ABBAndere modulare GeräteE90 - E930 - E9F2CSM277972R1801 ABB E 92/50 Sicherungshalter

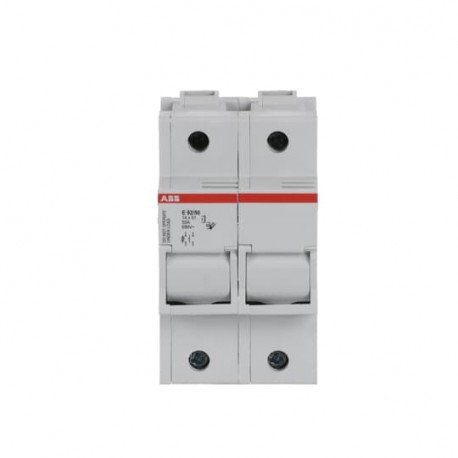

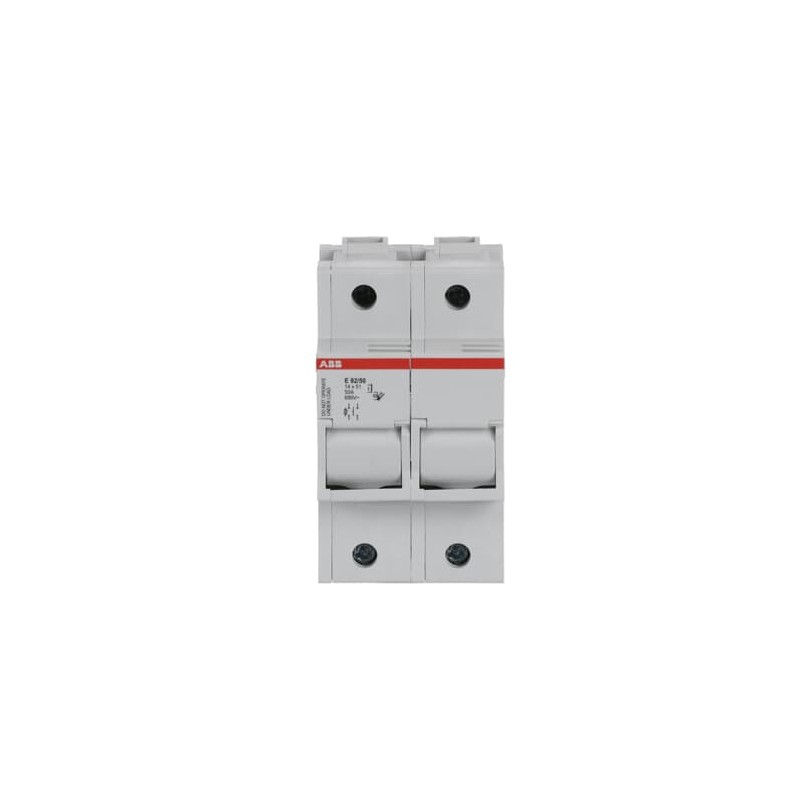

ABB 2CSM277972R1801 2CSM277972R1801 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CSM277972R1801 ABB E 92/50 Sicherungshalter

Artikel-Nr.: 2CSM277972R1801

Hersteller: ABB

Beschreibung:

E 92/50 Sicherungshalter
Sicherungshalter Sockel E92/50 50A 2p
Sicherungs-Trennschalter für 14 x 51 mm Sicherungen

Kategorien:

  • Schutzschaltgeräte, Sicherungen > Halter für zylindrische Sicherung
  • ABB > Andere modulare Geräte > E90 - E930 - E9F

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 35,24 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 10 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Geeignet fürE 90
Geeignet für ProduktklasseSicherungshalter
Anzahl geschützter Pole2
Anzahl Pole2P
Anzugsdrehmoment3...3.5 N·m
GebrauchskategorieConnecting and disconnecting under no-load conditions - occasional actuation (AC-20B)
Verschlussartabschließbar
Art der DichtungDichtungsdraht
LeitermaterialKupfer
Optionenkeine
Empfohlener SchraubendreherNr. 2 Pozidriv
Anschlussmöglichkeitstarr 2.5…25 mm²
starr Stranded 2.5…35 mm²
Sicherungsgröße14x51 mm
Betriebsfeuchtigkeit (RHamb)maximal 90% bei Temperatur 20 °C, 50% bei maximaler Temperatur 40 °C
Bemessungsbetriebsstrom AC (Ie)50 A
Elektrische Daten
Bemessungsspannung (Ur)nach IEC 690 V
nach UL 690 V
BemessungsbetriebsspannungAC-20B 690 V
Bemessungsisolationsspannung (Ui)1 kV
Bemessungsfrequenz (f)50/60 Hz
Verlustleistungbei Bemessungsbedingungen pro Pol 5 W
Material Compliance
RoHS Erklärung2CSC444009D2701
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum01/01/2014 0.00.00
REACH Erklärung9AKK108467A9482
REACH Informationenthält Stoffe > 0,1 Massenprozent
REACH Datum20240429
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2C
Umgebungsbedingungen
Umgebungstemperatur(Lagerung) -5...+40 °C
(Lagerung) Operation -25...+70 °C
SchutzartIP20
Vibrationsfestigkeit nach IEC/EN 60068-2-61 mm 2 … 13 Hz
Schockfestigkeit nach IEC/EN 60068-2-2715g 18 Schocks 11 ms
UmweltinformationenSiehe RoHS-Richtlinie
Abmessungen
Breite in Teilungseinheiten3
Breite (Netto-Abmessung)53.4 mm
Höhe (Netto-Abmessung)96.5 mm
Tiefe (Netto-Abmessung)73.26 mm
Nettogewicht190 g
Einbautiefe (t2)73.26 mm
Bestelldaten
Menge Verpackungseinheit 1Karton 2 Stück
Bruttogewicht Verpackungseinheit 10.38 kg
E-Nummer (Finnland)3017009
E-Nummer (Norwegen)1416152
Zertifikate und Deklarationen
BV Zertifikat9AKK108467A0329
CCC Zertifikat9AKK108467A0342
Konformitätserklärung - CE2CSC444009D2701
KRS Zertifikat9AKK108467A0338
LR Zertifikat9AKK108467A0332
RINA Zertifikat9AKK107992A0866
UL Zertifikat9AKK107992A1040
Installation / Montage
MontageartDIN-Schiene
Hauptdokumente
Datenblatt, technische Information9AKK107992A5535
Externe Klassifizierungen und Normen
ETIM 9EC002705 - Halter für zylindrische Sicherung
ETIM 10EC002705 - Halter für zylindrische Sicherung
UNSPSC39121624
eClassV11.0 : 27142121
IDEA Granular Category Code (IGCC)4974 >> Holder for cylindrical fuse
Kennbuchstabe (elektrische Betriebsmittel)F
ZertifizierungsstelleBV
Korean register
CCC
EAC
NormungsstelleUL

ETIM for 2CSM277972R1801 Schutzschaltgeräte, Sicherungen (EC002705)

MerkmalsnameMontageart (EF000003)
MerkmalswertDIN-Schiene
MerkmalsnameFür Sicherungsgröße (EF008316)
Merkmalswert14x51 mm
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertJa
MerkmalsnameAbschließbar (EF000113)
MerkmalswertJa
MerkmalsnameMit optischer Defektanzeige (EF008181)
MerkmalswertNein
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert3
MerkmalsnameEinbautiefe (EF000218)
Merkmalswert73.26 mm
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
