ABBAndere modulare GeräteE90 - E930 - E9F2CSM200883R1801 ABB E 92/32 Sicherungshalter

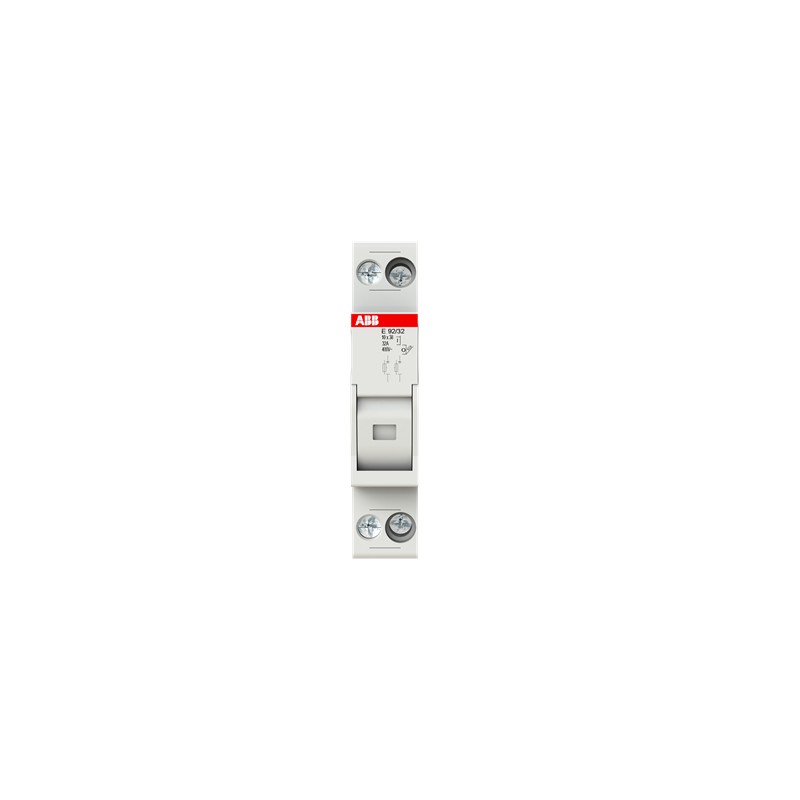

ABB 2CSM200883R1801 2CSM200883R1801 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CSM200883R1801 ABB E 92/32 Sicherungshalter

Artikel-Nr.: 2CSM200883R1801

Hersteller: ABB

Beschreibung:

E 92/32 Sicherungshalter
Sicherungshalter Sockel E92/32 32A 2p
Sicherungs-Trennschalter, 2Pol, 32A für Sicherungseinsatz 10,3 x 38mm (AC-22

Kategorien:

  • Schutzschaltgeräte, Sicherungen > Halter für zylindrische Sicherung
  • ABB > Andere modulare Geräte > E90 - E930 - E9F

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 13,08 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Anzahl geschützter Pole2
Anzahl Pole2P
Anzugsdrehmoment2...2.5 N·m
GebrauchskategorieConnecting and disconnecting under no-load conditions - occasional actuation (AC-20B)
Switching of mixed resistive and inductive loads, including moderate overloads - occasional actuation (AC-22B)
Verschlussartabschließbar in geöffnetem Zustand
Art der DichtungDichtungsdraht
LeitermaterialKupfer
Optionenkeine
Empfohlener SchraubendreherNr. 2 Pozidriv
Schock- und Vibrationsfestigkeit nach IEC 61373Category 1, Class B
Anschlussmöglichkeitstarr 2x5 mm²
mehrdrähtig 2x2-5 mm²
Sicherungsgröße10x38 mm
Betriebsfeuchtigkeit (RHamb)maximal 90% bei Temperatur 20 °C
50% bei maximaler Temperatur 40 °C
Bemessungsbetriebsstrom AC (Ie)32 A
Elektrische Daten
Bemessungsspannung (Ur)nach IEC 400 V
nach UL 690 V
BemessungsbetriebsspannungAC-20B 690 V
AC-22B 400 V
Bemessungsisolationsspannung (Ui)1 kV
Bemessungsfrequenz (f)50/60 Hz
Verlustleistungbei Bemessungsbedingungen pro Pol 3 W
Technische Daten UL/CSA
Anschlussmöglichkeit UL/CSAstarr 2x10 AWG
mehrdrähtig 2x14-10 AWG
Material Compliance
RoHS Erklärung9AKK106713A5623
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum41640
REACH Erklärung9AKK108467A9482
REACH Informationenthält Stoffe > 0,1 Massenprozent
REACH Datum20240429
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2C
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -5...+40 °C
(Lagerung) -25...+70 °C
SchutzartIP20
Höchstzulässige Betriebshöhenlage2000 m
Vibrationsfestigkeit nach IEC/EN 60068-2-61 mm 2 … 13 Hz
Schockfestigkeit nach IEC/EN 60068-2-2715g 18 Schocks 13 ms
UmweltinformationenSiehe RoHS-Richtlinie
Abmessungen
Breite in Teilungseinheiten2
Breite (Netto-Abmessung)35 mm
Höhe (Netto-Abmessung)85 mm
Tiefe (Netto-Abmessung)64 mm
Nettogewicht247 g
Einbautiefe (t2)64 mm
Bestelldaten
Menge Verpackungseinheit 1Karton 3 Stück
Bruttogewicht Verpackungseinheit 10.267 kg
E-Nummer (Finnland)3017005
E-Nummer (Norwegen)1425441
E-Nummer (Schweden)2318051
Zertifikate und Deklarationen
BV Zertifikat9AKK108467A0330
CCC Zertifikat9AKK108467A0340
Konformitätserklärung - CE9AKK106713A5623
IMQ Zertifikat9AKK108467A0324
KRS Zertifikat9AKK108467A0337
LR Zertifikat9AKK107991A7313
UL Zertifikat9AKK107992A1039
Installation / Montage
MontageartDIN-Schiene
Hauptdokumente
Datenblatt, technische Information9AKK107992A5535
Externe Klassifizierungen und Normen
ETIM 9EC002705 - Halter für zylindrische Sicherung
ETIM 10EC002705 - Halter für zylindrische Sicherung
UNSPSC39122233
eClassV11.0 : 27142121
IDEA Granular Category Code (IGCC)5291 >> Fuse switch disconnector
Kennbuchstabe (elektrische Betriebsmittel)F
NormenIEC 60947-3
ZertifizierungsstelleIMQ, BV, Korean register, CCC, EAC

ETIM for 2CSM200883R1801 Schutzschaltgeräte, Sicherungen (EC002705)

MerkmalsnameMontageart (EF000003)
MerkmalswertDIN-Schiene
MerkmalsnameFür Sicherungsgröße (EF008316)
Merkmalswert10x38 mm
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertJa
MerkmalsnameAbschließbar (EF000113)
MerkmalswertJa
MerkmalsnameMit optischer Defektanzeige (EF008181)
MerkmalswertNein
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert2
MerkmalsnameEinbautiefe (EF000218)
Merkmalswert64 mm
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
