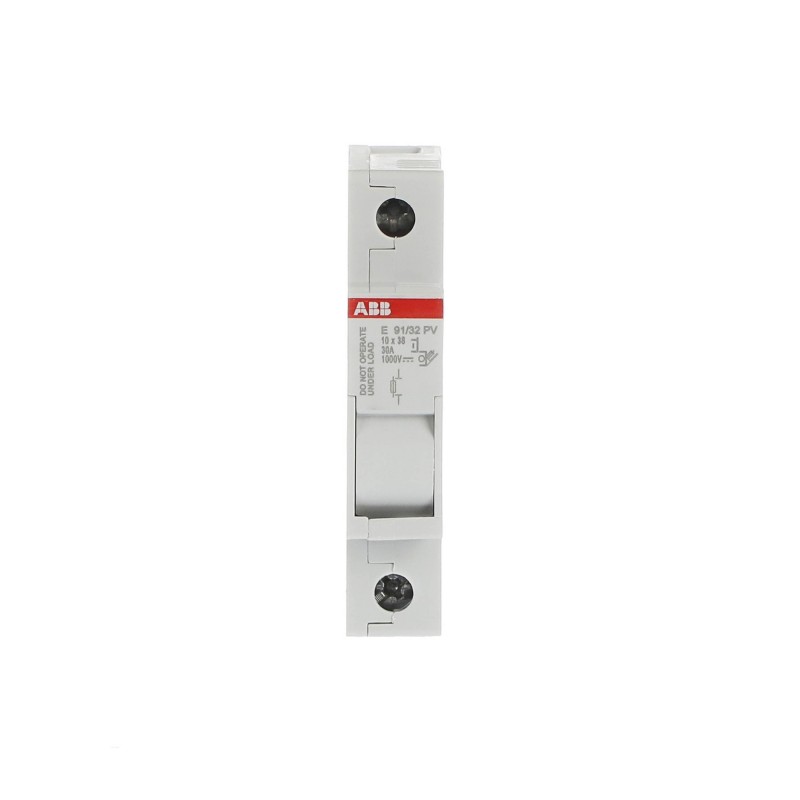

2CSM204713R1801 ABB E 91/32 PV Sicherungshalter
2CSM204713R1801
ABB
E 91/32 PV Sicherungshalter
Sicherungshalter Sockel E91/32PV 32A 1p
Sicherungstrennschalter 1-polig, 32A
Schutzschaltgeräte, Sicherungen > Halter für zylindrische Sicherung
Andere modulare Geräte > E90 - E930 - E9F
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Anzahl geschützter Pole | 1 |
| Anzahl Pole | 1P |
| Anzugsdrehmoment | 2-2.5 N·m |
| Gebrauchskategorie | Connecting and disconnecting under no-load conditions - occasional actuation (DC-20B) |
| Sicherungstyp | zylindrisch gPV |
| Verschlussart | abschließbar |
| Art der Dichtung | Dichtungsdraht |
| Leitermaterial | Kupfer |
| Optionen | keine |
| Empfohlener Schraubendreher | Nr. 2 Pozidriv |
| Anmerkungen | Nur zur Verwendung mit CU 60°C, 75°C oder 90°C Draht Belastung |
| Schock- und Vibrationsfestigkeit nach IEC 61373 | Category 1, Class B |
| Anschlussmöglichkeit | mehrdrähtig 1.5…16 mm² |
| starr 1.5…25 mm² | |
| Sicherungsgröße | 10x38 mm |
| Betriebsfeuchtigkeit (RHamb) | maximal 90 % bei 20 °C |
| 50 % bei maximal 40 °C | |
| Elektrische Daten | |
| Bemessungsspannung (Ur) | 1000 V |
| Bemessungsbetriebsspannung | DC-20B 1000 V DC |
| Bemessungsisolationsspannung (Ui) | 1 kV |
| Bemessungsstrom (In) | 32 A |
| Verlustleistung | insgesamt 3 W |
| bei Bemessungsbedingungen pro Pol 3 W | |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | mehrdrähtig 16…3 AWG |
| starr 16...10 AWG | |
| Anzugsdrehmoment UL/CSA | 18-22 in·lb |
| Material Compliance | |
| RoHS Erklärung | 2CSC444003D2701 |
| RoHS Information | nach EU Richtlinie 2011/65/EU |
| RoHS Datum | 20140101 |
| REACH Erklärung | 9AKK108467A9482 |
| REACH Information | enthält Stoffe > 0,1 Massenprozent |
| REACH Datum | 20240429 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -5...+40 °C |
| (Lagerung) -25...+70 °C | |
| Schutzart | IP20 |
| Höchstzulässige Betriebshöhenlage | 2000 m |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 1 mm 2 … 13 Hz |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 15g 18 Schocks 11 ms |
| Umweltinformationen | Siehe RoHS-Richtlinie |
| Abmessungen | |
| Breite in Teilungseinheiten | 1 |
| Breite (Netto-Abmessung) | 18 mm |
| Höhe (Netto-Abmessung) | 85 mm |
| Tiefe (Netto-Abmessung) | 64 mm |
| Nettogewicht | 61 g |
| Einbautiefe (t2) | 64 mm |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 6 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.369 kg |
| E-Nummer (Schweden) | 2318053 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 2CSC444003D2701 |
| UL Zertifikat | 9AKK107992A1036 |
| Installation / Montage | |
| Montageart | DIN-Schiene |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A5535 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC002705 - Halter für zylindrische Sicherung |
| ETIM 10 | EC002705 - Halter für zylindrische Sicherung |
| UNSPSC | 39122233 |
| eClass | V11.0 : 27142121 |
| IDEA Granular Category Code (IGCC) | 5291 >> Fuse switch disconnector |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC 60947-3 |
| UL 4248-19 | |
| Zertifizierungsstelle | CCC |
| EAC | |
| Normungsstelle | UL |
| Merkmal | Wert |
|---|---|
| Nennspannung (EF000002) | 1000 V |
| Montageart (EF000003) | DIN-Schiene |
| Für Sicherungsgröße (EF008316) | 10x38 mm |
| Polzahl (EF001391) | 1 |
| Mitschaltender Neutralleiter (EF005997) | Ja |
| Abschließbar (EF000113) | Ja |
| Mit optischer Defektanzeige (EF008181) | Nein |
| Breite in Teilungseinheiten (EF002950) | 1 |
| Einbautiefe (EF000218) | 64 mm |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
| E 91/32 PV Fuse holder - ABB - E91/32PV - 2CSM204713R1801 | 84 Kbytes |
|
| E91/32PV 2CSM204713R1801 ABB E 91/32 PV Sicherungshalter | 65 Kbytes |
|
