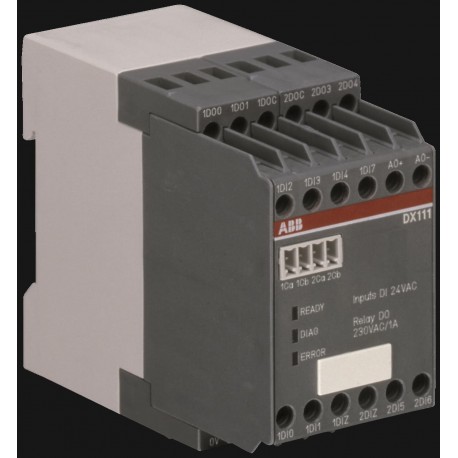

1SAJ611000R0101 ABB DX111 IO-Modul für UMC100, 8 Digitaleingänge 24VDC, 4 DO, 1AO, Versorgung 24VDC Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAJ611000R0101 ABB DX111 IO-Modul für UMC100, 8 Digitaleingänge 24VDC, 4 DO, 1AO, Versorgung 24VDC

1SAJ611000R0101

ABB

DX111 IO-Modul für UMC100, 8 Digitaleingänge 24VDC, 4 DO, 1AO, Versorgung 24VDC

MOD. ERWEITERUNG DX111-FBP.0

DX111 IO-Modul fuer UMC100, DI und Supply 24VDC

Mehr Infos


Niederspannungsschaltgeräte > Erweiterungsmodul für Motormanagement-Gerät

Elektronische Relais > UMC and accessories

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Nachfolgeprodukt1SAJ611000R0102
Mindestbestellmenge1 Stück
Zolltarifnummer85389091
BaureiheDX1
Hauptdokumente
Datenblatt, technische Information2CDC190022C0106
Montage- und Betriebsanleitung1SAC200308M0001
CAD Maßzeichnung2CDC001079B0201
EPLAN Daten9AAC159135_EPLAN
Abmessungen
Breite (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)102 mm
Höhe (Netto-Abmessung)78 mm
Nettogewicht0.22 kg
Technische Daten
Anschlussmöglichkeit1x 0.75-2.5 mm²
Einbaulagebeliebig
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
Verschmutzungsgrad3
Verlustleistungcirca 3 W
Bemessungssteuerspeisespannung (Us)24 V DC
Bemessungsbetriebsstrom AC-15 (Ie)(240 V) 1.5 A
Bemessungsbetriebsstrom DC-13 (Ie)(125 V) 0.22 A
(24 V) 1 A
(250 V) 0.11 A
BemessungsbetriebsspannungHilfsstromkreis 12 ... 250 V AC/DC
Empfohlener SchraubendreherNr. 1 Pozidriv
KurzschlussschutzeinrichtungHilfsstromkreis - Sicherungstyp gG 6 A
NormenCAN/CSA C22.2 No.14
IEC/EN 60947-1
IEC/EN 60947-5-1
IEC/EN 61131-2
UL 508
Unterfunktion0 - 10 V
Geeignet fürUMC100-FBP.0
AnschlussartSchraubklemme
AnzugsdrehmomentHilfsstromkreis 0.22 N·m
Steuerstromkreis 0.6 ... 0.8 N·m
Abisolierlänge7 mm
Technische Daten UL/CSA
Anschlussmöglichkeit UL/CSAflexibel mit Aderendhülse 1x 18-14 AWG
flexibel 1x 18-14 AWG
starr 1x 20-12 AWG
Umgebungsbedingungen
Umgebungstemperatur(Lagerung) -25 ... +70 °C
(Betrieb) 0 ... +55 °C
SchutzartIP20
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 150 m/s²
Vibrationsfestigkeit nach IEC/EN 60068-2-65g 3 … 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SAA983001-4501
RoHS Erklärung1SVD981001-4401
RoHS Informationnach EU Richtlinie 2011/65/EU
SCIP181f56a7-811a-4888-ad71-deb584201f64 Deutschland (DE)
Vereinfachtes SCIP1a264f9b-650c-45e0-8afc-80b7b7ce3d32 Belgien (BE)
1bf6927f-1e62-41d3-932d-65b8a5abe248 Spanien (ES)
231c96a4-ea78-4430-84e9-83c5fe946fd5 Griechenland (GR)
58e7917c-554b-4aa7-96d6-6fe46ff6780a Dänemark (DK)
5be3f681-494f-4cf3-8fbe-1c8488c1c8b7 Norwegen (NO)
5ee5a936-370d-4210-a7f1-284cd771c05e Tschechische Republik (CZ)
7d3ebb78-41d2-4618-b509-a9d134be31db Estland (EE)
934b3647-0725-4573-8100-ee5a218b00f1 Kroatien (CR)
a0c8b7ad-3f89-493f-ad14-0125e6104381 Ungarn (HU)
a5c257cd-4469-4ad2-8327-e52fac349f01 Frankreich (FR)
ac291111-aeb6-48e6-9b63-013c3dce48aa Schweden (SE)
cd23e433-76e6-4f99-97b9-0d5a7a1f3781 Finnland (FI)
ce7b8324-f2b8-4847-8263-218c1b58ceb3 Deutschland (DE)
de6061dd-ed5e-4f74-b047-ae8e734a4bb9 Niederlande (NL)
e6dbe04b-2a74-4606-9100-26251007515f Portugal (PT)
eb39aff4-15eb-43bd-a03c-ad1e4a6c6e19 Polen (PL)
f589de20-5171-4c02-ac93-5d26187a4e67 Italien (IT)
f94c442c-b01c-4e7f-8154-7aa19695d520 Bulgarien (BG)
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006538
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
ABS Zertifikat9AKK106930A7739
Atex ZertifikatNot available
CB Zertifikat1SAA962001-2002
CCC ZertifikatCCC_2012010304541820
CQC ZertifikatCQC2012010304541820
cULus ZertifikatcULus_20220318_E48139
Konformitätserklärung - CCC2020980304001299
Konformitätserklärung - CE1SVD981039
DNV ZertifikatDNV_E-13261
DNV GL ZertifikatTAA000015X
GL Zertifikat1SAA962005-0401
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 145 mm
Länge Verpackungseinheit 1102 mm
Höhe Verpackungseinheit 178 mm
Bruttogewicht Verpackungseinheit 10.22 kg
EAN Verpackungseinheit 14013614403712
Externe Klassifizierungen und Normen
eClassV11.0 : 27370805
E-Nummer (Finnland)3709075
E-Nummer (Norwegen)4552560
ETIM 6EC002613 - Erweiterungsmodul für Motormanagement-Gerät
ETIM 7EC002613 - Erweiterungsmodul für Motormanagement-Gerät
ETIM 8EC002613 - Erweiterungsmodul für Motormanagement-Gerät
ETIM 9EC002613 - Erweiterungsmodul für Motormanagement-Gerät
IDEA Granular Category Code (IGCC)3588 >> Fieldbus, decentr. periphery - digital I/O module
Kennbuchstabe (elektrische Betriebsmittel)B
UNSPSC32151802
