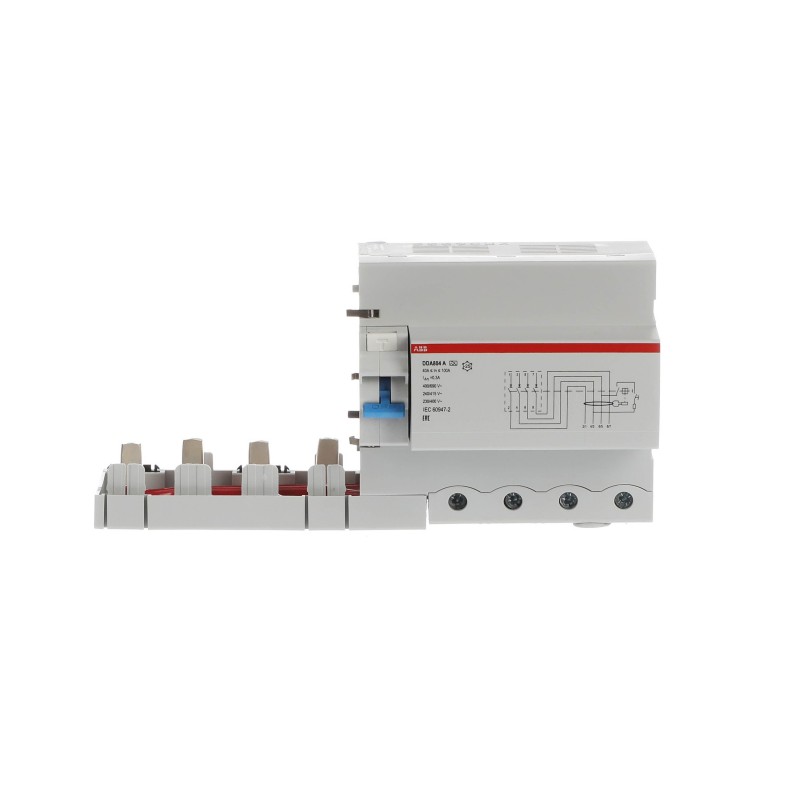

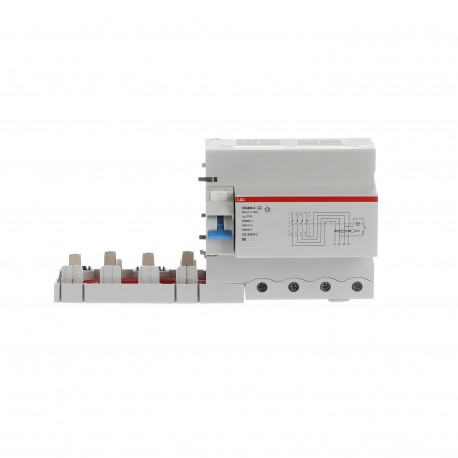

2CSB804101R3000 ABB DDA804 A-100 / 0,3 RCD-Block
2CSB804101R3000
ABB
DDA804 A-100 / 0,3 - RCD-Block
DDA804A-100/0.3 4P 100A BEI 300mA
FI-Block DDA800 - 4P - 300 mA - 100 A - Typ A
Schutzschaltgeräte, Sicherungen > Fehlerstromschutzblock
Industriell > DDA800
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Fehlerstromart | Typ A |
| Geeignet für | S800S |
| S800N | |
| S800C | |
| S800B | |
| Maximaler Stoßstrom | 0.25 kA |
| Fehlerstromtyp | A |
| Anzahl Pole | 4P |
| Zeitverzögerung FI | unverzögert |
| Anschlussmöglichkeit | starr 6 … 50 mm² |
| flexibel 6 … 70 mm² | |
| Elektrische Daten | |
| Kurzschlussstrom Bewertung (SCCR) | 0.3 ... 0.3 A |
| Bemessungsspannung (Ur) | 230/400 V AC |
| 240/415 V AC | |
| 400/690 V AC | |
| Bemessungsbetriebsspannung | 400/690 V |
| Bemessungsisolationsspannung (Ui) | 690 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Bemessungsstrom (In) | 100 A |
| Bemessungsfehlerstrom | 300 mA |
| Bemessungsfrequenz (f) | 50 … 60 Hz |
| Verlustleistung | insgesamt 10.5 W |
| Material Compliance | |
| RoHS Erklärung | 9AKK106713A5616 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20110608 |
| REACH Erklärung | 9AKK108467A9482 |
| REACH Information | enthält Stoffe > 0,1 Massenprozent |
| REACH Datum | 20240429 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Umgebungstemperatur | -25...60 °C |
| (Betrieb) -25...60 °C | |
| Schutzart | IP2X |
| Umweltinformationen | Siehe RoHS-Richtlinie |
| Abmessungen | |
| Breite in Teilungseinheiten | 6.5 |
| Breite (Netto-Abmessung) | 117 mm |
| Höhe (Netto-Abmessung) | 108.2 mm |
| Tiefe (Netto-Abmessung) | 82.3 mm |
| Nettogewicht | 460 g |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.56 kg |
| E-Nummer (Norwegen) | 1627048 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 9AKK106713A5616 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CSB427001D0003 |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A6993 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC002297 - Fehlerstromschutzblock |
| ETIM 10 | EC002297 - Fehlerstromschutzblock |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27142210 |
| IDEA Granular Category Code (IGCC) | 4875 >> Residual current circuit breaker (RCCB) |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC EN 60947-2 Ann. B |
| Merkmal | Wert |
|---|---|
| Nennspannung (EF005127) | 230 V |
| Nennstrom (EF000001) | 100 A |
| Bemessungsfehlerstrom einstellbar (EF008874) | Nein |
| Bemessungsfehlerstrom (EF003975) | 0.3 A |
| Verzögerungszeit einstellbar (EF001420) | Nein |
| Polzahl (EF001391) | 4 |
| Fehlerstrom-Typ (EF002560) | A |
| Stoßstromfestigkeit (EF002564) | 0.25 kA |
| Frequenz (EF005455) | 50/60 Hz |
| Bemessungsisolationsspannung Ui (EF001366) | 690 V |
| Bemessungsstoßspannungsfestigkeit Uimp (EF011980) | 6 kV |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 50 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 6 mm² |
| Fehlauslöseschutz (EF009497) | Nein |
| Mit Verriegelungsvorrichtung (EF007385) | Nein |
| Schutzart (IP) (EF005474) | IP2X |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
