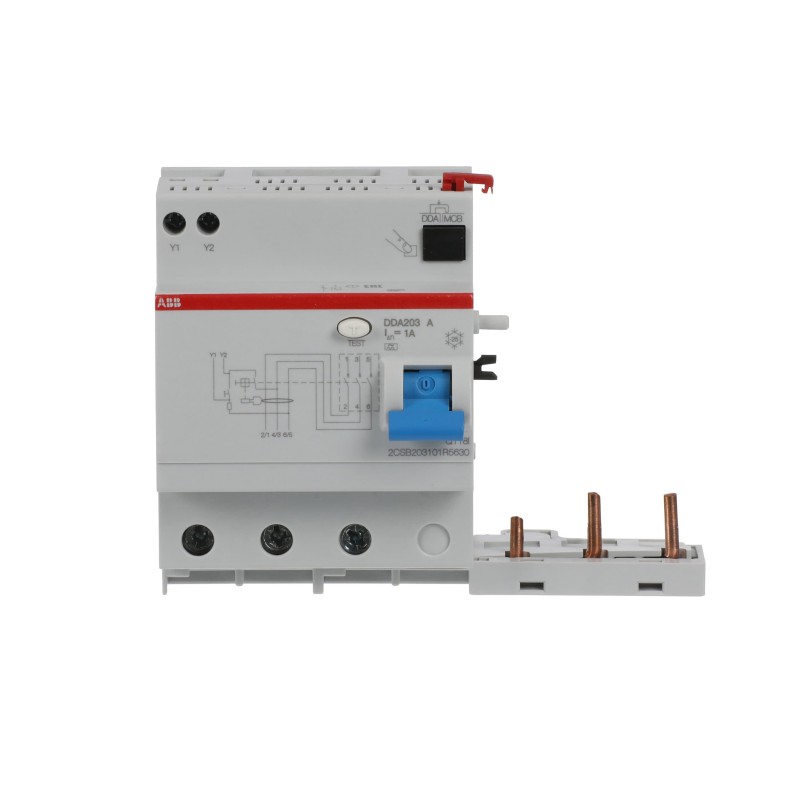

2CSB203101R5630 ABB DDA203 A-63/1 RCD-Block
2CSB203101R5630
ABB
DDA203 A-63/1 - RCD-Block
DDA203A-63/1 3P 63A A 1A
FI-Block DDA200 - 3P - 1000 mA - 63 A - Typ A
Schutzschaltgeräte, Sicherungen > Fehlerstromschutzblock
Industriell > DDA200A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| EcoSolutions Profil | 9AKK108471A0995 |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 69.47 % |
| ABB Konzernziel für die Deponierung von Abfällen | Auf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist. |
| UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar | |
| Nachhaltiger Materialanteil in Verpackungen (Gewicht in %) | recycelter Karton - 85.84 % |
| recyceltes Papier - 0 % | |
| recyceltes Papier - 0 % | |
| Verlängerung der Produktlebensdauer | Produkthaltbarkeit |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108469A7485 |
| Umweltprodukterklärung - EPD | 9AKK108469A8934 |
| Technische Daten | |
| Fehlerstromart | Typ A |
| Fehlerstromtyp | A |
| Einspeisung | Beliebig |
| Elektrische Lebensdauer | 10000 Zyklen |
| Anzahl Pole | 3P |
| Anzahl Modulabstände pro DIN-Schiene | 7 |
| Zeitverzögerung FI | unverzögert |
| Anschlussmöglichkeit | starr 25 ... 25 mm² |
| flexibel 25 ... 25 mm² | |
| Elektrische Daten | |
| Kurzschlussstrom Bewertung (SCCR) | 1...1 A |
| Bemessungsspannung (Ur) | 230/400 V |
| Bemessungsbetriebsspannung | 230/400 V |
| Bemessungsisolationsspannung (Ui) | 500 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Bemessungsstrom (In) | 63 A |
| Bemessungsfehlerstrom | 1000 mA |
| Bemessungsfrequenz (f) | 50 … 60 Hz |
| Verlustleistung | insgesamt 7.6 W |
| Design | |
| Anzahl Module | 7 |
| Material Compliance | |
| RoHS Erklärung | 9AKK106713A5614 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20070731 |
| REACH Erklärung | 9AKK108467A9482 |
| REACH Information | enthält Stoffe > 0,1 Massenprozent |
| REACH Datum | 20240429 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Umgebungstemperatur | -25...55 °C |
| (Betrieb) -25...55 °C | |
| Schutzart | IP2X |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 20 Zyklen bei 0,8 In: 1g oder 1 mm 50 … 150 … 5 Hz |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 25g 2 Schocks 13 ms |
| Umweltinformationen | Refer to RoHS |
| Abmessungen | |
| Breite (Netto-Abmessung) | 122.5 mm |
| Höhe (Netto-Abmessung) | 93 mm |
| Tiefe (Netto-Abmessung) | 69 mm |
| Nettogewicht | 311 g |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.368 kg |
| E-Nummer (Norwegen) | 1653179 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 9AKK106713A5614 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 9AKK108467A7091 |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107991A8329 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC002297 - Fehlerstromschutzblock |
| ETIM 10 | EC002297 - Fehlerstromschutzblock |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27142210 |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC/EN 61009 Ann. G |
| Merkmal | Wert |
|---|---|
| Nennspannung (EF005127) | 230 V |
| Nennstrom (EF000001) | 63 A |
| Bemessungsfehlerstrom einstellbar (EF008874) | Nein |
| Bemessungsfehlerstrom (EF003975) | 1 A |
| Verzögerungszeit einstellbar (EF001420) | Nein |
| Polzahl (EF001391) | 3 |
| Fehlerstrom-Typ (EF002560) | A |
| Frequenz (EF005455) | 50/60 Hz |
| Bemessungsisolationsspannung Ui (EF001366) | 500 V |
| Bemessungsstoßspannungsfestigkeit Uimp (EF011980) | 4 kV |
| Anschließbarer Leiterquerschnitt eindrähtig (EF007337) | 25 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) | 25 mm² |
| Fehlauslöseschutz (EF009497) | Nein |
| Mit Verriegelungsvorrichtung (EF007385) | Ja |
| Schutzart (IP) (EF005474) | IP2X |
| Umgebungstemperatur während des Betriebs (EF007515) | -25 °C |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
| DDA203 A-63/1 - RCD Block - ABB - DDA203A-63/1 - 2CSB203101R5630 | 86 Kbytes |
|
| DDA203A-63/1 2CSB203101R5630 ABB DDA203 A-63/1 RCD-Block | 71 Kbytes |
|
