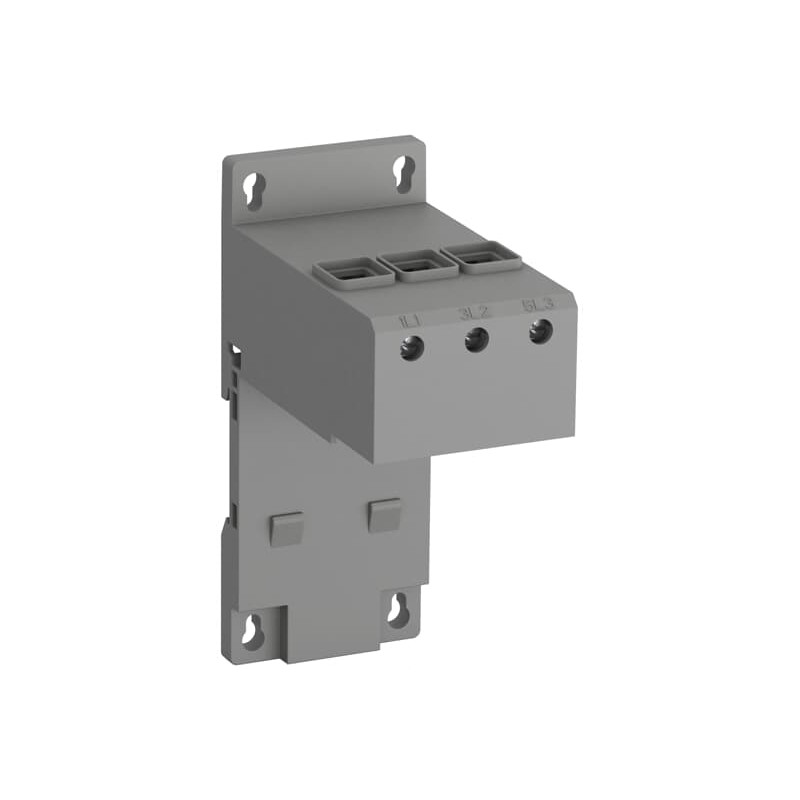

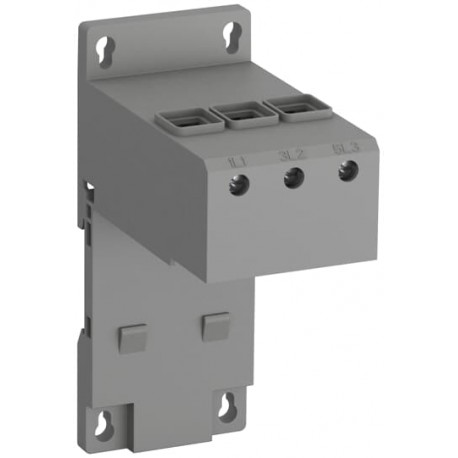

1SAZ801901R1001 ABB DB65 Einzelmontagesatz
1SAZ801901R1001
ABB
DB65 Einzelmontagesatz
DB65 IND BAUSATZ. EF65 und TF65
DB65 Einzelaufstellung
Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
Schütze und Überlastrelais > Thermal Relays
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85389099 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 2CDC106087M6802 |
| Montage- und Betriebsanleitung Teil 2 | 1SAC200017M0002 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 55 mm |
| Höhe (Netto-Abmessung) | 95 mm |
| Tiefe (Netto-Abmessung) | 138 mm |
| Nettogewicht | 0.132 kg |
| Technische Daten | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungsbetriebsstrom (Ie) | 67 A |
| Bemessungsbetriebsstrom AC-3 (Ie) | 67 A |
| Bemessungsfrequenz (f) | Hauptstromkreis 60 Hz |
| Hauptstromkreis 50 Hz | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hauptstromkreis 8 kV |
| Bemessungsisolationsspannung (Ui) | 390 V |
| Anzahl Pole | 3P |
| Schutzart | IP20 |
| Verschmutzungsgrad | 3 |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1x 2.5 ... 35 mm² |
| flexibel mit Aderendhülse 2x 2.5 ... 10 mm² | |
| flexibel mit isolierter Aderendhülse 1x 2.5 ... 35 mm² | |
| flexibel mit isolierter Aderendhülse 1x 2.5 ... 10 mm² | |
| flexibel 1x 2.5 ... 35 mm² | |
| flexibel 2x 2.5 ... 16 mm² | |
| starr 1x 2.5 ... 35 mm² | |
| starr 2x 2.5 ... 16 mm² | |
| Anzugsdrehmoment | Hauptstromkreis 4.0 ... 4.5 N·m |
| Abisolierlänge | Hauptstromkreis 17 mm |
| Empfohlener Schraubendreher | M6 |
| Nr. 2 Pozidriv | |
| Einbaulage | Position 1 bis 6 |
| Geeignet für | TF65 |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | flexibel 1x 12-2 AWG |
| flexibel 2x 12-6 AWG | |
| mehrdrähtig 1x 12-2 AWG | |
| mehrdrähtig 2x 12-6 AWG | |
| Anzugsdrehmoment UL/CSA | Hauptstromkreis 35 ... 40 in·lb |
| Umgebungsbedingungen | |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 11 ms pulsierend 25g |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 5g 3 ... 150 Hz |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SAD101100-3504 |
| Konformitätserklärung - UKCA | 1SAD201100-3504 |
| UL Zertifikat | E48139-20130329 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 60 mm |
| Höhe Verpackungseinheit 1 | 106 mm |
| Länge Verpackungseinheit 1 | 142 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.174 kg |
| EAN Verpackungseinheit 1 | 4013614501722 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| ETIM 10 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| eClass | V11.0 : 27371392 |
| UNSPSC | 31162313 |
| IDEA Granular Category Code (IGCC) | 2988 >> Mounting kits |
| E-Nummer (Norwegen) | 4116779 |
| E-Nummer (Schweden) | 3210250 |
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | Montagesatz |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| DB65 Single Mounting Kit - ABB - DB65 - 1SAZ801901R1001 | 88 Kbytes |
|
| DB65 1SAZ801901R1001 ABB DB65 Einzelmontagesatz | 58 Kbytes |
|
