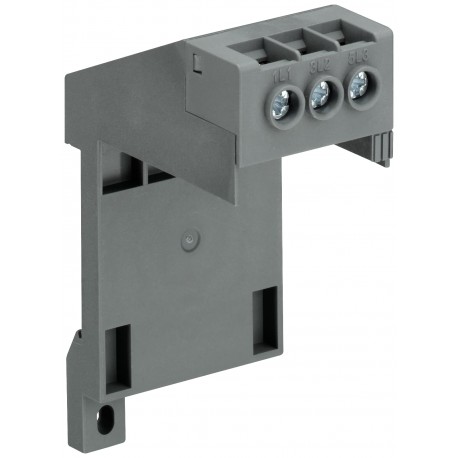

1SAZ701901R0001 ABB DB16 Einzelmontagesatz
1SAZ701901R0001
ABB
DB16 Einzelmontagesatz
DB16 UNABHÄNGIGE HALTERUNG T16
DB16 Einzelaufstellung
Niederspannungsschaltgeräte > Zubehör/Ersatzteile für Niederspannungs-Schalttechnik
Schütze und Überlastrelais > Thermal Relays
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85389099 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 2CDC106024M6802 |
| Montage- und Betriebsanleitung Teil 2 | 1SAC200017M0002 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Maßzeichnung | 1SAZ700411F0001 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 92 mm |
| Höhe (Netto-Abmessung) | 50 mm |
| Tiefe (Netto-Abmessung) | 73 mm |
| Nettogewicht | 0.032 kg |
| Technische Daten | |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V AC |
| Bemessungsbetriebsstrom (Ie) | 16 A |
| Bemessungsbetriebsstrom AC-3 (Ie) | 16 A |
| Bemessungsfrequenz (f) | Hauptstromkreis 50 Hz |
| Hauptstromkreis 60 Hz | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Hilfsstromkreis 6 kV |
| Hauptstromkreis 6 kV | |
| Bemessungsisolationsspannung (Ui) | 690 V |
| Anzahl Pole | 3P |
| Schutzart | IP20 |
| Verschmutzungsgrad | 3 |
| Anschlussmöglichkeit-Hauptstromkreis | flexibel mit Aderendhülse 1x 0.75 ... 2.5 mm² |
| flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm² | |
| flexibel 1x 0.75 ... 2.5 mm² | |
| starr 1x 0.75 ... 4 mm² | |
| Anzugsdrehmoment | Hauptstromkreis 1.1 ... 1.5 N·m |
| Abisolierlänge | Hauptstromkreis 12 mm |
| Empfohlener Schraubendreher | Nr. 2 Pozidriv |
| Einbaulage | Position 1 bis 5 |
| Geeignet für | T16 |
| Normen | CSA 22.2 No. 14 |
| IEC/EN 60947-1 | |
| IEC/EN 60947-4-1 | |
| UL 508 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Hauptstromkreis 600 V AC |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | flexibel 1x 18-10 AWG |
| mehrdrähtig 1x 18-10 AWG | |
| Anzugsdrehmoment UL/CSA | Hauptstromkreis 13 in·lb |
| Umgebungsbedingungen | |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 11 ms pulsierend 25g |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 3g 3 ... 150 Hz |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| ABS Zertifikat | No Certificate Needed |
| Konformitätserklärung - CE | 1SAD101100-3504 |
| Konformitätserklärung - UKCA | 1SAD201100-3504 |
| DNV Zertifikat | No Certificate Needed |
| GL Zertifikat | No Certificate Needed |
| LR Zertifikat | No Certificate Needed |
| RINA Zertifikat | No Certificate Needed |
| RMRS Zertifikat | No Certificate Needed |
| UL Zertifikat | E48139-20090126 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 92 mm |
| Höhe Verpackungseinheit 1 | 50 mm |
| Länge Verpackungseinheit 1 | 73 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.053 kg |
| EAN Verpackungseinheit 1 | 4013614407819 |
| Menge Verpackungseinheit 2 | 130 Stück |
| Breite Verpackungseinheit 2 | 215 mm |
| Höhe Verpackungseinheit 2 | 140 mm |
| Länge Verpackungseinheit 2 | 200 mm |
| Bruttogewicht Verpackungseinheit 2 | 7 kg |
| EAN Verpackungseinheit 2 | 4013614480027 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| ETIM 9 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| ETIM 10 | EC002498 - Zubehör/Ersatzteile für Niederspannungs-Schalttechnik |
| eClass | V11.0 : 27371392 |
| UNSPSC | 31162313 |
| IDEA Granular Category Code (IGCC) | 2988 >> Mounting kits |
| E-Nummer (Finnland) | 3707477 |
| E-Nummer (Norwegen) | 4117170 |
| Merkmal | Wert |
|---|---|
| Art des Zubehörs/Ersatzteils (EF000215) | Montagesatz |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOGUE MOTOR PROTECTION EN.pdf | 240 Mbytes |
|
| DB16 Single Mounting Kit - ABB - DB16 - 1SAZ701901R0001 | 90 Kbytes |
|
| DB16 1SAZ701901R0001 ABB DB16 Einzelmontagesatz | 64 Kbytes |
|
