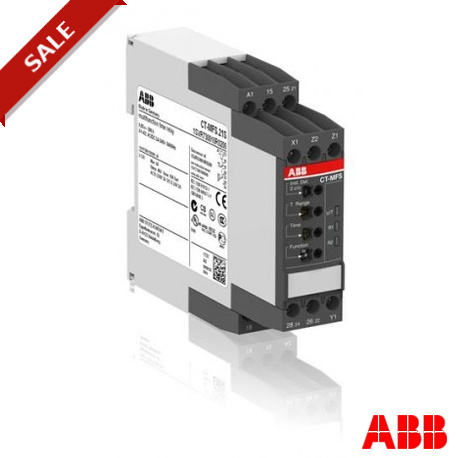

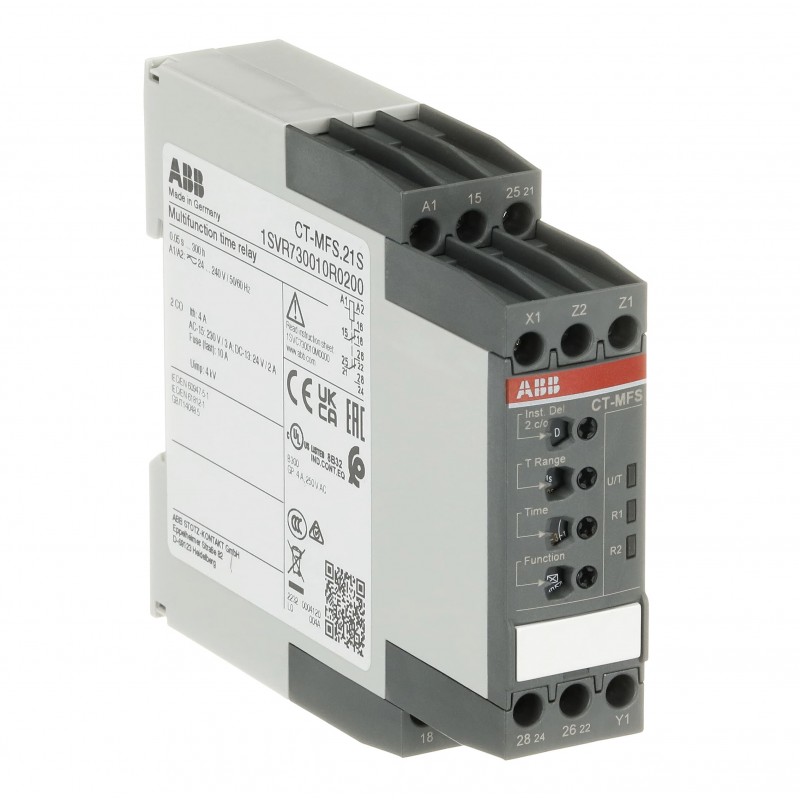

1SVR730010R0200 ABB CT-MFS.21S Zeitrelais, Multifunktions-2c / o, 24-240VAC / DC
1SVR730010R0200
ABB
CT-MFS.21S Zeitrelais, Multifunktions-2c / o, 24-240VAC / DC
CT-MFS.21S TEMPO. MULTIF. 2 C/C SCHRAUBE
Zeitrelais, multifunktion 2We, 24-240V AC/DC Nachfolgegerät von 1SVR630010R0200
Relais > Zeitrelais
Elektronische Relais > CTS Time relays
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
PDF
OFT ZUSAMMEN GEKAUFT
▲Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| EAN | 4016779851367 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC110004C0110_01 |
| Montage- und Betriebsanleitung | 1SVC730050M1000 |
| 1SVC730050M0000 | |
| CAD Maßzeichnung | 2CDC001079B0201 |
| EPLAN Daten | 9AAC201310_EPLAN |
| Abmessungen | |
| Breite (Netto-Abmessung) | 22.5 mm |
| Höhe (Netto-Abmessung) | 85.6 mm |
| Tiefe (Netto-Abmessung) | 103.7 mm |
| Nettogewicht | 0.145 kg |
| Technische Daten | |
| Funktion | Anschluss für Potentiometer |
| Zeitrelaistyp | ausschaltwischend |
| einschaltwischend | |
| rückfallverzögert | |
| ansprechverzögert | |
| Stern-Dreieck | |
| Zeitbereich | 0.05 s ... 300 h |
| Bemessungssteuerspeisespannung (Us) | 24 ... 240 V AC/DC |
| Bemessungsbetriebsspannung | Hilfsstromkreis 250 V |
| Bemessungsfrequenz (f) | 50 / 60 Hz |
| DC | |
| Ausgang | 2 Wechsler |
| Anschlussart | Schraubklemme |
| Bemessungsbetriebsstrom AC-12 (Ie) | (230 V) 4 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V) 3 A |
| Bemessungsbetriebsstrom DC-12 (Ie) | (24 V) 4 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 2 A |
| Minimales Schaltvermögen | 12 V |
| 100 mA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Eingangsstromkreis 4 kV |
| Ausgangsstromkreis 1/Ausgangsstromkreis 2 4 kV | |
| Bemessungsisolationsspannung (Ui) | Eingangsstromkreis / Ausgangsstromkreis 500 V |
| Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V | |
| Schutzart | Gehäuse IP50 |
| Anschlussklemmen IP20 | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Kurzschlussschutzeinrichtung | Ausgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 6 A |
| Ausgangsstromkreis Schließer- Sicherungstyp F 10 A | |
| Elektrische Belastbarkeit | AC-12 100000 Zyklen |
| Mechanische Lebensdauer | Betriebsabläufe 30000000 Zyklen |
| Anschlussmöglichkeit | flexibel mit Aderendhülse 1x 0.5 ... 2.5 mm² |
| flexibel mit Aderendhülse 2x 0.5 ... 1.5 mm² | |
| flexibel mit isolierter Aderendhülse 1x 0.5 ... 2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2x 0.5 ... 1.5 mm² | |
| flexibel 1x 0.5 ... 2.5 mm² | |
| flexibel 2x 0.5 ... 1.5 mm² | |
| starr 1x 0.5 ... 4 mm² | |
| starr 2x 0.5 ... 2.5 mm² | |
| Anzugsdrehmoment | 0.6 ... 0.8 N·m |
| Abisolierlänge | 8 mm |
| Empfohlener Schraubendreher | 4.5 |
| 0.8 x 4 | |
| Nr. 1 Pozidriv | |
| Einbaulage | Position 1 bis 6 |
| Montage auf DIN-Schiene | TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 |
| TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 | |
| Normen | CAN/CSA C22.2 No.14 |
| IEC/EN 63000 | |
| IEC/EN 61812-1 | |
| UL 508 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Ausgangsstromkreis 300 V AC |
| Schaltleistung UL/CSA | B300 |
| Anschlussmöglichkeit UL/CSA | flexibel 1x 18-14 AWG |
| flexibel 2x 18-16 AWG | |
| starr 2x 20-14 AWG | |
| starr 1x 20-12 AWG | |
| Anzugsdrehmoment UL/CSA | 7.08 in·lb |
| Schaltleistung von Kontaktelementen nach UL508 | B300 |
| Entflammbarkeitsklasse nach UL94 | V-0 |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... +60 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 2000 m |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 30g 3 Schocks 11 ms |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD981001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| Vereinfachtes SCIP | 00b6a81a-6244-4bbb-a4da-4b8f79710aba Spanien (ES) |
| 2b5306b7-c867-476f-9796-a3b05a7b30bd Ungarn (HU) | |
| 3325a468-1c2d-4955-884c-c4e15573dbc2 Norwegen (NO) | |
| 39a233ee-8c19-43fe-a7db-2b4a7c6bb54f Niederlande (NL) | |
| 402c1ff9-2b96-4345-a829-a9b4715f4454 Belgien (BE) | |
| 474268ba-dadc-4e91-9c42-cf5741ebcf2f Bulgarien (BG) | |
| 4909cb93-6024-43e1-a316-43675d355677 Finnland (FI) | |
| 4a68ef1e-ae72-4728-ba74-132cbae384a4 Frankreich (FR) | |
| 542a857c-d038-4255-8801-e72f3a17717d Kroatien (CR) | |
| 6dadbda3-d694-4bce-84a0-c4efb4762df9 Dänemark (DK) | |
| 7c683181-4569-4fd3-af74-2225b14c411e Italien (IT) | |
| 9de29d39-6b26-44be-b1b4-abd55f0ccefe Schweden (SE) | |
| a4a7c3ba-da9d-45be-b3bb-6ae8c52c1e3d Portugal (PT) | |
| aa7342e9-cf10-4933-b67a-0447377f32f7 Tschechische Republik (CZ) | |
| ab544dd3-a2f4-43b1-9a23-80a0a96379a0 Estland (EE) | |
| b431ed02-3c72-442a-b776-ef1c10ff321f Polen (PL) | |
| d866b545-0ca5-4170-b176-b0b61b6e7ae6 Deutschland (DE) | |
| fabcf1b2-8db3-441c-ad91-7d88e6d20978 Griechenland (GR) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Ja |
| Umweltprodukterklärung - EPD | 1SAC200371M0001 |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | CQC2007010303255979 |
| cULus Zertifikat | cULus508_20110711-E140448A |
| Konformitätserklärung - CCC | 2020980303000207 |
| Konformitätserklärung - CE | 1SVD981008 |
| Konformitätserklärung - UKCA | 1SVD981008-10 |
| DNV GL Zertifikat | DNV_GL_TAA00000XR |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 97 mm |
| Länge Verpackungseinheit 1 | 30 mm |
| Höhe Verpackungseinheit 1 | 109 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.167 kg |
| EAN Verpackungseinheit 1 | 4016779851367 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC001439 - Zeitrelais |
| ETIM 8 | EC001439 - Zeitrelais |
| ETIM 9 | EC001439 - Zeitrelais |
| eClass | V11.0 : 27371605 |
| UNSPSC | 39122329 |
| E-Nummer (Finnland) | 2712194 |
| E-Nummer (Norwegen) | 4187938 |
| E-Nummer (Schweden) | 4033107 |
| Merkmal | Wert |
|---|---|
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Funktion ansprechverzögert (EF003374) | Ja |
| Funktion rückfallverzögert (EF003401) | Ja |
| Funktion einschaltwischend (EF003378) | Ja |
| Funktion ausschaltwischend (EF003402) | Ja |
| Funktion Stern/Dreieck (EF003380) | Ja |
| Funktion Impulsformend (EF003403) | Nein |
| Funktion blinkend mit Pause beginnend, Festzeit (EF003363) | Nein |
| Funktion blinkend mit Impuls beginnend, Festzeit (EF003364) | Nein |
| Funktion taktend mit Pause beginnend, variabel (EF003365) | Nein |
| Funktion taktend mit Impuls beginnend, variabel (EF003366) | Nein |
| Fernbedienung möglich (EF003361) | Ja |
| Geeignet als Fernbedienung (EF003362) | Nein |
| Aufsteckbar auf Schütz (EF006952) | Nein |
| Bemessungssteuerspeisespannung AC 50 Hz (EF003978) | 24 V |
| Bemessungssteuerspeisespannung AC 60 Hz (EF003979) | 24 V |
| Bemessungssteuerspeisespannung DC (EF003980) | 24 V |
| Spannungsart zur Betätigung (EF008242) | AC/DC |
| Nennstrom (EF000001) | 4 A |
| Zeitbereich (EF003384) | 0.05 s |
| Anzahl der Ausgänge, unverzögert, Öffner (EF006835) | 0 |
| Anzahl der Ausgänge, unverzögert, Schließer (EF006836) | 0 |
| Anzahl der Ausgänge, unverzögert, Wechsler (EF006837) | 2 |
| Anzahl der Ausgänge, verzögert, Öffner (EF006838) | 0 |
| Anzahl der Ausgänge, verzögert, Schließer (EF006839) | 0 |
| Anzahl der Ausgänge, verzögert, Wechsler (EF006840) | 2 |
| Ausgänge, umschaltbar verzögert/unverzögert (EF006988) | Ja |
| Mit Halbleiterausgang (EF003373) | Nein |
| Geeignet für Hutschienenmontage (EF007250) | Ja |
| Breite (EF000008) | 22.5 mm |
| Höhe (EF000040) | 85.6 mm |
| Tiefe (EF000049) | 103.7 mm |
