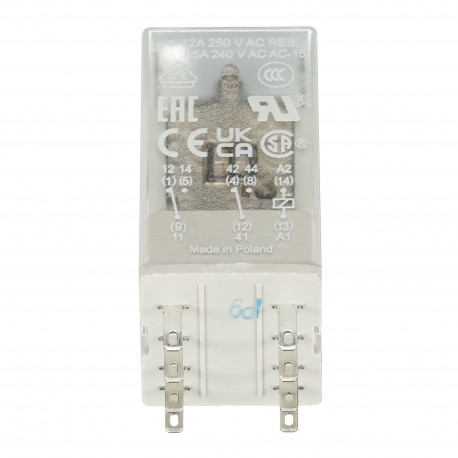

ABB 1SVR405611R1000 1SVR405611R1000 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SVR405611R1000 ABB CR-M024DC2 Pluggable interface relay 2c/o, A1-A2 24VDC, 250V/12A

Artikel-Nr.: 1SVR405611R1000

Hersteller: ABB

Beschreibung:

CR-M024DC2 Pluggable interface relay 2c/o, A1-A2=24VDC, 250V/12A
CR-MO24DC2 STECKRELAIS
CR-M024DC2 Steckbares Interface-Relais 2We, A1-A2=24VDC, 250V/12A

Kategorien:

  • Relais > Schaltrelais
  • ABB > Elektronische Relais > Plug-in relays

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 5,35 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 7-8 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Bestelldaten
EAN4013614497223
Mindestbestellmenge10 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2CDC110004C0210_05
Montage- und Betriebsanleitung1SVC405600M9000
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)21.2 mm
Höhe (Netto-Abmessung)35.6 mm
Tiefe (Netto-Abmessung)27.5 mm
Nettogewicht0.033 kg
Technische Daten
Funktionsteckbares Interfacerelais CR-M
UnterfunktionRelais ohne integrierte LED
Bemessungssteuerspeisespannung (Us)24 V DC
Bemessungsbetriebsspannung250 V AC
Ausgang2 Wechsler
Ausgangssignal250 V / 12 A
AnschlussartFlachsteckerverbindung
Bemessungsbetriebsstrom AC-12 (Ie)(230 V) 12 A
Bemessungsbetriebsstrom AC-15 (Ie)(120 V) 3 A
(230 V) 1.5 A
Bemessungsbetriebsstrom DC-12 (Ie)(24 V) 12 A
Bemessungsbetriebsstrom DC-13 (Ie)(24 V) 2.5 A
(250 V) 0.1 A
Bemessungsisolationsspannung (Ui)250 V
SchutzartIP40
EinbaulagePosition 1
NormenCAN/CSA C22.2 No.14
IEC/EN 63000
IEC/EN 61810-1
UL 508
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSA300 V AC
Schaltleistung UL/CSAB300
Schaltleistung von Kontaktelementen nach UL508B300
Entflammbarkeitsklasse nach UL94HB
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -40 ... +70 °C
(Lagerung) -40 ... +85 °C
Höchstzulässige Betriebshöhenlageohne Derating 2000 m
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
RoHS Erklärung1SVD981001-4401
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Zertifikate und Deklarationen
CCC ZertifikatCCC_2014010303720193
CQC ZertifikatCQC2014010303720193
CSA ZertifikatCSA_2735700
cUR ZertifikatcUR_E244330
Konformitätserklärung - CCC2020980303000200
Konformitätserklärung - CE1SVD982021-0003
Konformitätserklärung - UKCA1SVD982021-1000
EAC ZertifikatEAC_RU_C-DE.ME77.B.00446-19
RMRS ZertifikatRMRS_1740019250
UR ZertifikatUR_E244330
VDE ZertifikatVDE_40040327
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 10 Stück
Breite Verpackungseinheit 1114 mm
Länge Verpackungseinheit 150 mm
Höhe Verpackungseinheit 161 mm
Bruttogewicht Verpackungseinheit 10.35 kg
EAN Verpackungseinheit 14013614373145
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC001437 - Schaltrelais
ETIM 8EC001437 - Schaltrelais
ETIM 9EC001437 - Schaltrelais
eClassV11.0 : 27371601
UNSPSC39122331
E-Nummer (Finnland)2712656
E-Nummer (Norwegen)4187352
E-Nummer (Schweden)4005332

ETIM for 1SVR405611R1000 Relais (EC001437)

MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertFlachsteckanschluss
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertNein
MerkmalsnameNennstrom (EF000001)
Merkmalswert12 A
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert24 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertDC
MerkmalsnameAntrieb, Polung (EF003355)
Merkmalswertgepolt
MerkmalsnameSchaltverhalten des Antriebs (EF003356)
Merkmalswertmonostabil
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert2
MerkmalsnameMit zwangsgeführten Kontakten (EF003357)
MerkmalswertNein
MerkmalsnameArt des Schaltkontaktes (EF003358)
MerkmalswertEinfachkontakt
MerkmalsnameKomplettgerät mit Sockel (EF003359)
MerkmalswertNein
MerkmalsnameMit LED-Anzeige (EF005950)
MerkmalswertNein
MerkmalsnameWerkstoff der Kontaktbeschichtung (EF004020)
Merkmalswertsonstige
MerkmalsnameWerkstoff des Kontaktes (EF007544)
Merkmalswertsonstige
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP40
MerkmalsnameBreite (EF000008)
Merkmalswert21.2 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert35.6 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert27.5 mm
