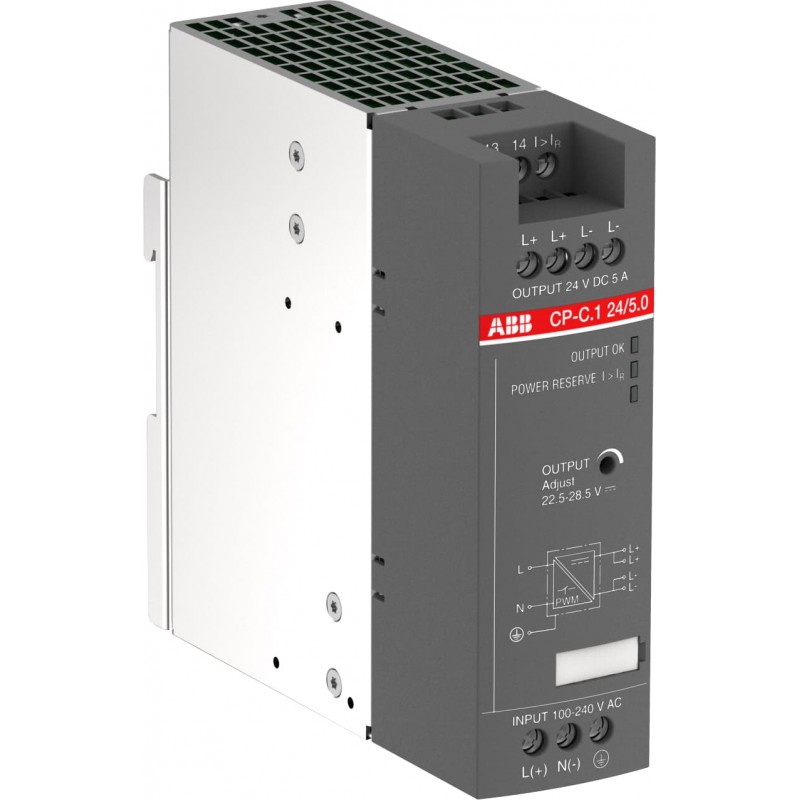

1SVR360563R1001 ABB CP-C 24/5 1 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SVR360563R1001 ABB CP-C 24/5 1

1SVR360563R1001

ABB

CP-C 24/5 1

CP-C.1 24/5.0 Netzteil. 24VDC/5A

Netzteil In:100-240VAC/90-300VDC Out:DC 24V/5A

Mehr Infos


Niederspannungsschaltgeräte > Gleichstromversorgung

Elektronische Relais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $198.89
Stückpreis: $198.89
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85044095
Hauptdokumente
Datenblatt, technische Information2CDC114099D0201
Montage- und Betriebsanleitung1SVC360560M0000
Abmessungen
Breite (Netto-Abmessung)40 mm
Höhe (Netto-Abmessung)129.4 mm
Tiefe (Netto-Abmessung)136 mm
Nettogewicht0.74 kg
Verpackungsinformationen
Breite Verpackungseinheit 170 mm
Länge Verpackungseinheit 1168 mm
Höhe Verpackungseinheit 1160 mm
Bruttogewicht Verpackungseinheit 10.87 kg
EAN Verpackungseinheit 14013614503818
Menge Verpackungseinheit 1Karton 1 Stück
Technische Daten
FunktionSchaltnetzteil
Anzahl Phasen1-phasig
Bemessungseingangsspannung (UIN)100 ... 240 V AC
90 ... 300 V DC
Eingangsspannung (Uin)85 ... 264 V AC
90 ... 300 V DC
Typischer Eingangsstrom(115 V AC) 1.1 A
(230 V AC) 0.6 A
Überbrückungszeit(230 V AC) min. 50 ms
Bemessungsfrequenz (f)50 / 60 Hz
Bemessungsfrequenzgrenzen45 ... 65 Hz
Kennlinie bei ÜberlastU/I-Ausgangskennlinie mit Leistungsreserve
Bemessungsausgangsleistung120 W
Ausgangsleistung120 W
Bemessungsausgangsspannung24 V DC
Ausgangsspannung (Uout)24 V DC
Bemessungsausgangsstrom(-25 °C ... +40 °C) 7.5 A
(-25 °C ... +60 °C) 5 A
Ausgangsstrom5 A
Maximaler Ausgangsstrom (Iout)7.5 A
Bemessungsstoßspannungsfestigkeit (Uimp)Eingangs-/Ausgangsstromkreis 4 kV
Eingangsstromkreis/PE 4 kV
Eingangsstromkreis/Relaiskontakt 4 kV
Ausgangsstromkreis/PE 0.5 kV
Ausgangsstromkreis 0.5 kV
Bemessungsisolationsspannung (Ui)Eingangsstromkreis / Ausgangsstromkreis 300 V
Eingangsstromkreis / PE 300 V
Eingangsstromkreis / Relaiskontakt 300 V
Ausgangsstromkreis / PE 50 V
SchutzartGehäuse IP20
Anschlussklemmen IP20
Verschmutzungsgrad2
Anschlussmöglichkeit-Eingangsstromkreisflexibel mit Aderendhülse 0.5 ... 2.5 mm²
flexibel 0.5 ... 2.5 mm²
starr 0.5 ... 4 mm²
Anschlussmöglichkeit-Ausgangsstromkreisflexibel mit Aderendhülse 0.5 ... 2.5 mm²
flexibel 0.5 ... 2.5 mm²
starr 0.5 ... 4 mm²
AnzugsdrehmomentHilfsstromkreis 0.5 N·m
Eingangsstromkreis 0.5 N·m
Ausgangsstromkreis 0.5 N·m
AbisolierlängeHilfsstromkreis 8 mm
Eingangsstromkreis 8 mm
Ausgangsstromkreis 8 mm
Empfohlener SchraubendreherEingangs-/Ausgangsstromkreis PH1
Eingangs-/Ausgangsstromkreis 0.8 x 4
Mindestmontageabständeelektrisch leitende Platte, horizontal 25 mm
elektrisch leitende Platte, vertikal 25 mm
anderes Gerät gleichen Typs, horizontal 25 mm
anderes Gerät gleichen Typs, vertikal 25 mm
EinbaulagePosition 1, 7
Position 7
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
NormenCAN/CSA C22.2 No.107.1
IEC/EN 63000
IEC/EN 61000-6-2
IEC/EN 61000-6-3
IEC/EN 61204
UL 508
IEC/EN 61010-1
UL 61010-1
UL 61010-2-201
Technische Daten UL/CSA
Anschlussmöglichkeit-Eingangsstromkreis UL/CSAflexibel mit Aderendhülse 20-12 AWG
flexibel 20-12 AWG
starr 20-10 AWG
Anschlussmöglichkeit-Ausgangsstromkreis UL/CSAflexibel 20-12 AWG
starr 20-10 AWG
Anzugsdrehmoment UL/CSAEingangsstromkreis 4.4 in·lb
Ausgangsstromkreis 4.4 in·lb
Electromagnetic Compatibility
Elektrostatische Entladung (ESD) nach IEC 61000-4-2Level 4 Luftentladung 15 kV
Level 4 Kontaktentladung 8 kV
Störfestigkeit gegen elektromagnetische Felder nach IEC 61000-4-3Level 3 10 V/m
Störfestigkeit gegen schnelle transiente elektrische Störgrößen nach IEC 61000-4-4Level 4 Stromversorgungsanschluss-Signal 4 kV
Störfestigkeit gegen Stoßspannungen nach IEC 61000-4-5Level 4 Leitung-zu-Erde 4 kV
Level 4 Leitung-zu-Leitung 2 kV
Störfestigkeit gegen leitungsgeführte Störgrössen nach IEC 61000-4-6Level 3 10 V
Elektromagnetische Verträglichkeit (EMV)Immunität - Klasse B
Emission - Klasse B
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +70 °C
(Lagerung) -40 ... +85 °C
Höchstzulässige Betriebshöhenlage5000 m
Widerstandsfähigkeit gegen feucht Wärme nach IEC 60068-2-30Test Db 55°C, 2 cycles
Schockfestigkeit nach IEC/EN 60068-2-2730g 3 Schocks 6 ms
Vibrationsfestigkeit nach IEC/EN 60068-2-6±0,15 mm 10 ... 58 Hz
10 Durchlaufzyklen pro Achse: 2g 58 ... 150 Hz
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SVD982001-4501
RoHS Erklärung1SVD982001-4401
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006535
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
ABS ZertifikatABS_17-HG1591548-2-PDA
CB ZertifikatCB_DK_103485_UL
cULus ZertifikatcULus508_20151021-E174460
cURus ZertifikatcURus60950_E196145-A10-UL
cURusANSI-12-12_20160629_E317914
Konformitätserklärung - CE1SVD982010-00
Konformitätserklärung - UKCA1SVD982010-10
DNV GL ZertifikatDNV_GL_TAA00000YB_1
EAC ZertifikatEAC_RU_C-DE.ME77.B.02550
SEMI ZertifikatSEMI_F47_4787235400
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)T
ETIM 9EC002540 - Gleichstromversorgung
ETIM 10EC002540 - Gleichstromversorgung
eClassV11.0 : 27040701
UNSPSC39121004
E-Nummer (Finnland)2712518
E-Nummer (Norwegen)6609457
E-Nummer (Schweden)5213179

Datasheet - PDF

▲
