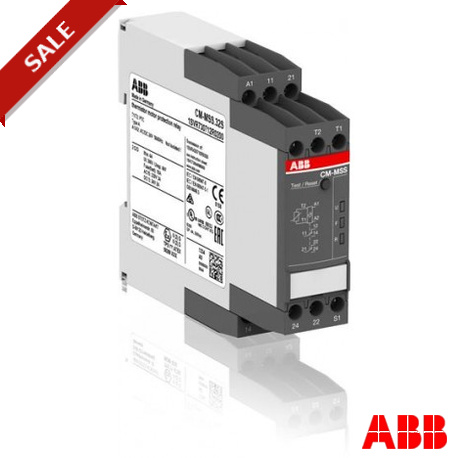

1SVR730712R0200 ABB CM-MSS.32S Therm. Motorschutz. Relais 2c / o, 24 V AC / DC
1SVR730712R0200
ABB
CM-MSS.32S Therm. Motorschutz. Relais 2c / o, 24 V AC / DC
CM-MSS.32S MOTORSTEUERRELAIS x PTC
Thermistor-Motorschutzrelais 2We, 24V AC/DC, ATEX
Niederspannungsschaltgeräte > Thermistormotorschutzrelais
Elektronische Relais > Monitoring
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
PDF
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| EAN | 4013614496684 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC112221D0201 |
| Montage- und Betriebsanleitung | 1SVC730700M1000 |
| 1SVC730700M0000 | |
| Ex Bedienungsanleitung | 1SVC730640M9000 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| EPLAN Daten | 9AAC132589_EPLAN |
| Abmessungen | |
| Breite (Netto-Abmessung) | 22.5 mm |
| Höhe (Netto-Abmessung) | 85.6 mm |
| Tiefe (Netto-Abmessung) | 103.7 mm |
| Nettogewicht | 0.13 kg |
| Technische Daten | |
| Funktion | 1 Sensor-Stromkreis |
| Kurzschlusserkennung | |
| dynamische Leitungsunterbrechungüberwachung | |
| Automatisch | |
| manueller oder Fernrücksetzung | |
| ATEX Zulassung | |
| Bemessungssteuerspeisespannung (Us) | 24 V AC/DC |
| Bemessungsbetriebsspannung | Hilfsstromkreis 250 V AC |
| Bemessungsfrequenz (f) | Versorgungsstromkreis 50/60 Hz |
| Ausgang | 2 Wechsler |
| Anschlussart | Schraubklemme |
| Bemessungsbetriebsstrom AC-12 (Ie) | (230 V) 4 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (230 V) 3 A |
| Bemessungsbetriebsstrom DC-12 (Ie) | (24 V) 4 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 2 A |
| Minimales Schaltvermögen | 24 V |
| 10 mA | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | Ausgangsstromkreis 1/Ausgangsstromkreis 2 4 kV |
| Ausgangsstromkreis 4 kV | |
| Bemessungsisolationsspannung (Ui) | Messstromkreis / Ausgangsstromkreis 300 V |
| Ausgangsstromkreis 1 / Ausgangsstromkreis 2 300 V | |
| Versorgungsstromkreis / Ausgangsstromkreis 300 V | |
| Schutzart | Gehäuse IP50 |
| Anschlussklemmen IP20 | |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 3 |
| Kurzschlussschutzeinrichtung | Ausgangsstromkreis Öffner - Sicherungstyp FÖ - Sicherungstyp F 10 A |
| Ausgangsstromkreis Schließer- Sicherungstyp F 10 A | |
| Elektrische Belastbarkeit | AC-12 100000 Zyklen |
| Mechanische Lebensdauer | Betriebsabläufe 30000000 Zyklen |
| Anschlussmöglichkeit | flexibel 1x 0.5 ... 2.5 mm² |
| flexibel 2x 0.5 ... 1.5 mm² | |
| starr 1x 0.5 ... 4 mm² | |
| starr 2x 0.5 ... 2.5 mm² | |
| Anzugsdrehmoment | 0.6 ... 0.8 N·m |
| Hilfsstromkreis 1 ... 1.2 N·m | |
| Hauptstromkreis 2.5 ... 2.7 N·m | |
| Abisolierlänge | 8 mm |
| Hilfsstromkreis 9 mm | |
| Hauptstromkreis 12 mm | |
| Empfohlener Schraubendreher | 0.8 x 4 |
| 4.5 | |
| Nr. 1 Pozidriv | |
| Einbaulage | Position 1 bis 6 |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Normen | CAN/CSA C22.2 No.14 |
| EN 50495 | |
| IEC/EN 63000 | |
| IEC/EN 60079-7 | |
| IEC/EN 60947-5-1 | |
| IEC/EN 60947-8 | |
| UL 508 | |
| Technische Daten UL/CSA | |
| Maximale Betriebsspannung UL/CSA | Ausgangsstromkreis 300 V AC |
| Schaltleistung UL/CSA | (NC:) Q600 |
| (NO:) Q600 | |
| (NC:) B600 | |
| (NO:) D300 | |
| B300 | |
| Anschlussmöglichkeit UL/CSA | flexibel 1x 18-14 AWG |
| flexibel 2x 18-16 AWG | |
| starr 1x 20-12 AWG | |
| starr 2x 20-14 AWG | |
| Anzugsdrehmoment UL/CSA | 7.08 in·lb |
| Anschlussmöglichkeit-Hauptstromkreis UL/CSA | flexibel 1/2x 18-10 AWG |
| Anschlussmöglichkeit-Hilfsstromkreis UL/CSA | flexibel 1/2x 18-12 AWG |
| Schaltleistung von Kontaktelementen nach UL508 | B300 |
| Öffner B600 | |
| Öffner Q600 | |
| Schließer D300 | |
| Schließer Q600 | |
| Entflammbarkeitsklasse nach UL94 | V-0 |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +60 °C |
| (Lagerung) -40 ... +85 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 2000 m |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SVD981001-4501 |
| RoHS Erklärung | 1SVD981001-4401 |
| SCIP | e1ea3f62-7a36-4862-a55e-153fd59e4e82 Deutschland (DE) |
| Vereinfachtes SCIP | 363942e5-c1dc-4156-b0e7-fa76abfb140c Belgien (BE) |
| 386b61e3-4ab1-4375-9fb4-c8d5a3943d0f Niederlande (NL) | |
| 3eb0c4e5-426b-429e-be00-d9fc770d65a5 Belgien (BE) | |
| 4176f0c4-c898-4e3d-89b1-2beead483b95 Estland (EE) | |
| 42b51912-1ce6-4c04-acfc-c478a1a811fa Portugal (PT) | |
| 4a37d4ba-421f-4559-aabd-bd25c189961b Griechenland (GR) | |
| 4ec21f36-efc2-4672-9d3a-5bb3b677a968 Finnland (FI) | |
| 5246480b-dfdc-41b0-8c7d-d94f404b1913 Frankreich (FR) | |
| 74629712-4858-4176-a679-6bc744c72a34 Polen (PL) | |
| 810cd520-feda-48aa-b02f-5c1985e6b2d7 Ungarn (HU) | |
| 90c0d134-b2ad-48c4-a14d-0ccd4bfd1d93 Schweden (SE) | |
| a4f8998b-e3d5-49ab-afa3-7c0329fdf5f4 Polen (PL) | |
| abe6e870-332e-4a57-84ee-91370dd7529b Ungarn (HU) | |
| ae2d0ff1-0ab1-477f-bccd-bd3a4278e0cd Deutschland (DE) | |
| b865ff7b-43a6-4c64-90f9-ec48f525c62a Polen (PL) | |
| c1c2fc68-7830-4fc9-9b3d-a790c83fe903 Norwegen (NO) | |
| c245ebf6-c455-4719-b117-2dea21eed2f7 Dänemark (DK) | |
| c588366a-e434-40f2-9859-150182082dc9 Schweden (SE) | |
| d6e32382-dd37-4d43-aff8-c258d623bb65 Frankreich (FR) | |
| d7fb8b80-aee5-4d5c-9700-22e856e20f00 Deutschland (DE) | |
| dbc03620-8d35-4560-9026-8a281f81b254 Kroatien (CR) | |
| dcfd8a38-5866-4557-98e0-19154d04b00a Tschechische Republik (CZ) | |
| df96206e-e5a3-43d8-b455-789aad9e4d4a Deutschland (DE) | |
| e7286db0-9ace-4d82-a3d2-a116ced6fb21 Italien (IT) | |
| e820a883-e462-4220-a78f-c373d6af76dc Deutschland (DE) | |
| f2b69dbf-72a3-43c1-9fc2-3a9a8c2b3846 Spanien (ES) | |
| f9d1a02a-ef32-411c-b3a6-7caa2b30f2f8 Bulgarien (BG) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006536 |
| ABB EcoSolutions | |
| ABB EcoSolutions | Ja |
| Umweltprodukterklärung - EPD | 1SAC200438H0001 |
| Zertifikate und Deklarationen | |
| Atex Zertifikat | EU Type Examination Certificate_TPS_18_ATEX_044254_0018_X |
| CB Zertifikat | CB_DK-40837-UL |
| CCC Zertifikat | CCC_2005010303165479 |
| CQC Zertifikat | CQC2005010303165479 |
| cULus Zertifikat | cULus508_20140912-E140448 |
| Konformitätserklärung - CCC | 2020980303000194 |
| Konformitätserklärung - CE | 1SVD981007 |
| Konformitätserklärung - UKCA | 1SVD981007-10 |
| DNV GL Zertifikat | DNVGL_TAE00003W4 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 97 mm |
| Länge Verpackungseinheit 1 | 30 mm |
| Höhe Verpackungseinheit 1 | 109 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.157 kg |
| EAN Verpackungseinheit 1 | 4013614496684 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| ETIM 7 | EC002568 - Thermistormotorschutzrelais |
| ETIM 8 | EC002568 - Thermistormotorschutzrelais |
| ETIM 9 | EC002568 - Thermistormotorschutzrelais |
| eClass | V11.0 : 27371503 |
| UNSPSC | 39122331 |
| E-Nummer (Finnland) | 2712508 |
| E-Nummer (Norwegen) | 4185885 |
| E-Nummer (Schweden) | 3860734 |
Datasheet - PDF
