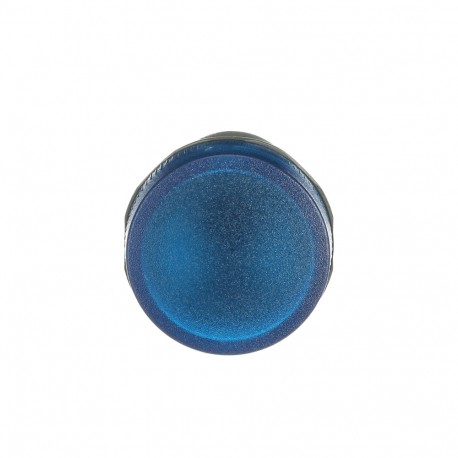

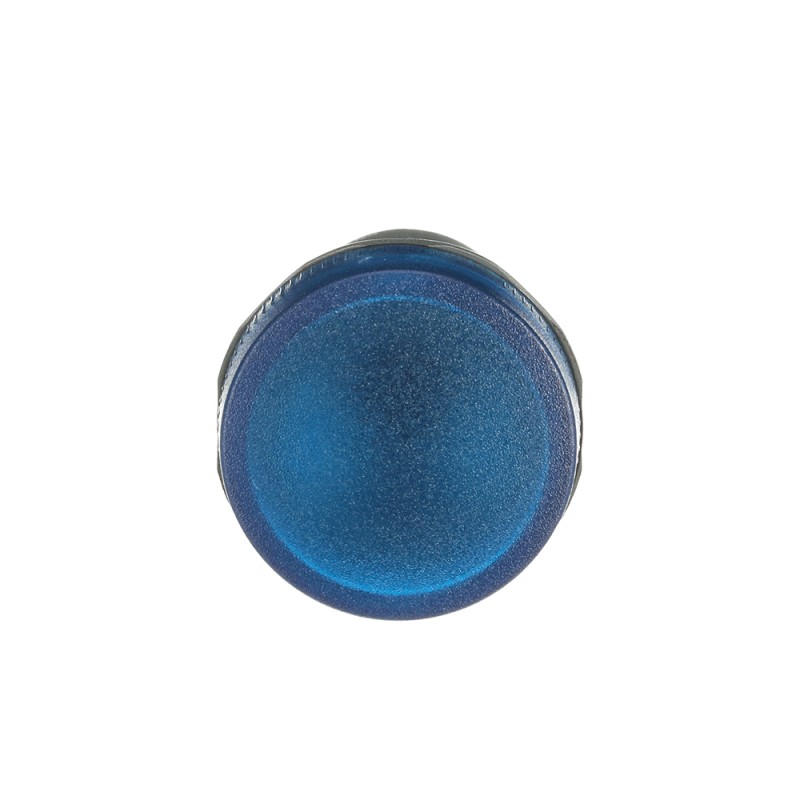

1SFA619402R1004 ABB PILOT-ALL-IN-ONE BLAU
1SFA619402R1004
ABB
PILOT-ALL-IN-ONE BLAU
BLAUER ALL-IN-ONE-PILOT
Meldeleuchte blau BA9-s-Sockel, CombiLine-Compact
Niederspannungsschaltgeräte > Leuchtmelder, Komplettgerät
Zugsicherung und Signalgebung
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 10 Stück |
| Zolltarifnummer | 8536619090 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SFC151007C02__ |
| Montage- und Betriebsanleitung | 1SFC151011M0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 0.03 m |
| Höhe (Netto-Abmessung) | 0.03 m |
| Tiefe (Netto-Abmessung) | 0.055 m |
| Nettogewicht | 0.018 kg |
| Technische Daten | |
| Umgebungstemperatur | (Betrieb) -25 ... +70 °C |
| (Lagerung) -40 ... +85 °C | |
| Farbe | blau |
| Bedienteilausführung | Kontrollleuchtenkopf |
| Beleuchtung | beleuchtet |
| Leuchtmittel | Ba9s LED |
| Gehäuseart NEMA | Typ 1 |
| Typ 12 | |
| Typ 13 | |
| Typ 3R | |
| Typ 4 | |
| Typ 4X | |
| Verschmutzungsgrad | 3 |
| Bemessungsfrequenz (f) | Versorgungsstromkreis 60 50 Hz |
| Bemessungsbetriebsspannung | (Maximum) 240 V |
| Bemessungsbetriebsstrom AC-15 (Ie) | (24 / 127 V) 1.5 A |
| (220 / 240 V) 1 A | |
| Anschlussmöglichkeit | flexibel mit Aderendhülse 1 x 0.75...2.5 mm² |
| flexibel mit Aderendhülse 2 x 0.75...2.5 mm² | |
| flexibel mit isolierter Aderendhülse 1 x 0.75...2.5 mm² | |
| flexibel mit isolierter Aderendhülse 2 x 0.75...2.5 mm² | |
| flexibel 1 x 0.75 ... 2.5 mm² | |
| flexibel 2 x 0.75 ... 2.5 mm² | |
| starr 1 x 0.75...2.5 mm² | |
| starr 2 x 0.75...2.5 mm² | |
| Anschlussart Geräte | Schraubklemme |
| Anschlussart | Schraubklemme |
| Anzugsdrehmoment | 0.9 N·m |
| Abisolierlänge | 8 mm |
| Geeignet für | Bulb 3W max. |
| Geeignet für Produktklasse | Befehlsgeräte |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | 1x 18...14 AWG |
| 2x 18...14 AWG | |
| Umgebungsbedingungen | |
| Schutzart | Front IP66 |
| Front IP67 | |
| Front IP69K | |
| Anschlussklemmen IP20 | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2022-006479 |
| RoHS Erklärung | 2CMT2022-006498 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006523 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | CQC_CN_CN50749 |
| CQC Zertifikat | CQC2003010305054693 |
| cURus Zertifikat | UL_E496500-20171020 |
| Konformitätserklärung - CCC | 2020980305001187 |
| Konformitätserklärung - CE | 2CMT2015-005451 |
| Konformitätserklärung - UKCA | 2CMT2020-006121 |
| DNV GL Zertifikat | 9AKK107046A3749 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Beutel 10 Stück |
| Breite Verpackungseinheit 1 | 0.235 m |
| Länge Verpackungseinheit 1 | 0.125 m |
| Höhe Verpackungseinheit 1 | 0.035 m |
| Bruttogewicht Verpackungseinheit 1 | 0.18 kg |
| EAN Verpackungseinheit 1 | 7320500204146 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | P |
| ETIM 6 | EC000272 - Leuchtmelder, Komplettgerät |
| ETIM 7 | EC000272 - Leuchtmelder, Komplettgerät |
| ETIM 8 | EC000272 - Leuchtmelder, Komplettgerät |
| eClass | V11.0 : 27371223 |
| UNSPSC | 39121534 |
| IDEA Granular Category Code (IGCC) | 4766 >> Indicator or pilot lights |
| E-Nummer (Finnland) | 2314757 |
| E-Nummer (Norwegen) | 4372564 |
| E-Nummer (Schweden) | 3711206 |
| Merkmal | Wert |
|---|---|
| Anzahl der Leuchtmelder (EF001965) | 1 |
| Farbe der Linse (EF000207) | blau |
| Ausführung der Fassung (EF008229) | BA9s |
| Mit Leuchtmittel (EF005905) | Nein |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Bauform der Linse (EF006253) | rund |
| Ausführung der Linse (EF008343) | hoch |
| Lochdurchmesser (EF000079) | 22 mm |
| Breite der Öffnung (EF004565) | 0 mm |
| Höhe der Öffnung (EF004778) | 0 mm |
| Mit Frontring (EF006014) | Nein |
| Schutzart (IP) (EF005474) | IP67/IP69K |
| Schutzart (NEMA) (EF011959) | sonstige |
