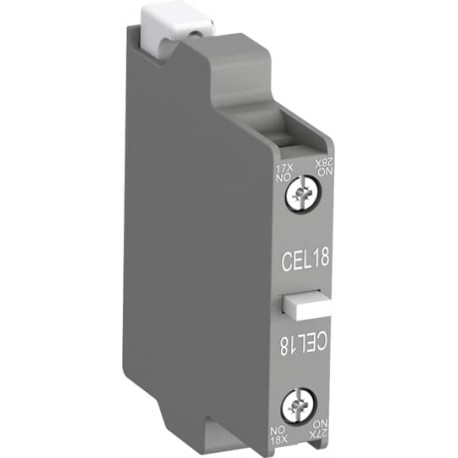

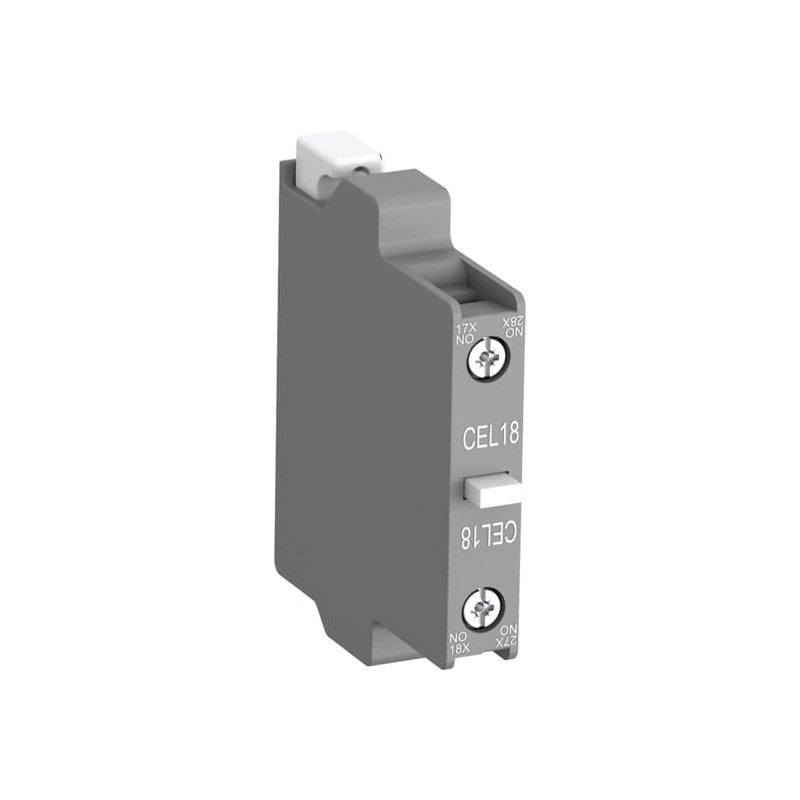

1SFN010716R1001 ABB CEL18-01 Kontakt AUX. für cont.
1SFN010716R1001
ABB
CEL18-01 Kontakt AUX. für cont.
CEL18-01 Berühren Sie AUX. für Fortsetzung
CEL18-01 Hilfskontaktblock 1Ö, mit Mikroschalter
Niederspannungsschaltgeräte > Hilfsschalterblock
Schütze und Überlastrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85369010 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100214C0202 |
| Montage- und Betriebsanleitung | 1SFC101009M5501 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 65 mm |
| Tiefe (Netto-Abmessung) | 12 mm |
| Höhe (Netto-Abmessung) | 74 mm |
| Nettogewicht | 0.04 kg |
| Technische Daten | |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzahl Hilfskontakte Öffner | 1 |
| Bemessungsbetriebsspannung | Hilfsstromkreis 125 V |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 0.15 W |
| Anschlussmöglichkeit-Hilfsstromkreis | flexibel mit Aderendhülse 1x 0.75 ... 2.5 mm² |
| flexibel mit Aderendhülse 2x 0.75 ... 2.5 mm² | |
| starr 1 x 1 ... 4 mm² | |
| starr 2 x 1 ... 4 mm² | |
| Abisolierlänge | Hilfsstromkreis 9 mm |
| Schutzart | IP20 |
| Empfohlener Schraubendreher | Hilfsstromkreis 1 x 5.5 |
| Hilfsstromkreis Nr. 2 Pozidriv | |
| Anzugsdrehmoment | Hilfsstromkreis 1 N·m |
| Anschlussart | Schraubklemme |
| Geeignet für | AF400 |
| AF460 | |
| AF580 | |
| AF750 | |
| AF1250 | |
| AF1350 | |
| AF1650 | |
| AF2050 | |
| AF2650 | |
| AF2850 | |
| GAF185 | |
| GAF300 | |
| GAF460 | |
| GAF750 | |
| GAF1250 | |
| GAF1650 | |
| GAF2050 | |
| A95 | |
| A110 | |
| A145 | |
| A185 | |
| A210 | |
| A260 | |
| A300 | |
| UA95 | |
| UA110 | |
| AF95 | |
| AF110 | |
| AF145 | |
| AF185 | |
| AF210 | |
| AF260 | |
| AF300 | |
| Geeignet für Produktklasse | Blockschütze |
| Produktname | Hilfskontaktblock |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | CQC2016010304912317 |
| cUL Zertifikat | 20120925-E36588 |
| Konformitätserklärung - CCC | 2020980304001268 |
| Konformitätserklärung - CE | 2CMT2015-005448 |
| Konformitätserklärung - UKCA | 2CMT2020-006119 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Beutel 1 Stück |
| Breite Verpackungseinheit 1 | 65 mm |
| Länge Verpackungseinheit 1 | 75 mm |
| Höhe Verpackungseinheit 1 | 16.7 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.05 kg |
| EAN Verpackungseinheit 1 | 7320500258606 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC000041 - Hilfsschalterblock |
| ETIM 8 | EC000041 - Hilfsschalterblock |
| ETIM 9 | EC000041 - Hilfsschalterblock |
| UNSPSC | 39121522 |
| IDEA Granular Category Code (IGCC) | 4743 >> Auxiliary contact block |
| Merkmal | Wert |
|---|---|
| Anzahl der Kontakte als Wechsler (EF008257) | 0 |
| Anzahl der Kontakte als Schließer (EF008256) | 0 |
| Anzahl der Kontakte als Öffner (EF008255) | 1 |
| Anzahl der Fehlersignalschalter (EF007613) | 0 |
| Ausführung des elektrischen Anschlusses (EF003961) | Schraubanschluss |
| Ausführung (EF000010) | aufsteckbar |
| Montageart (EF000003) | Seitenanbau |
| Fassung (EF000048) | ohne |
