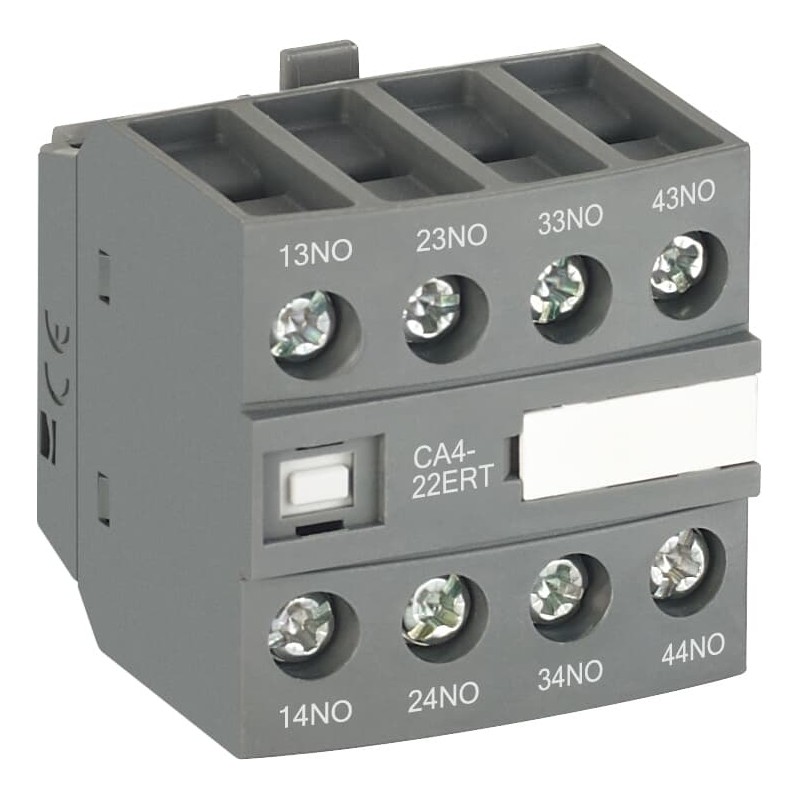

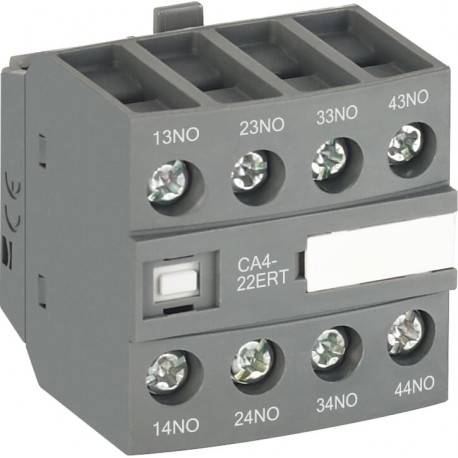

1SBN010142R1122 ABB CA4-22MRTBLOQUECONTACTOSAUX.
1SBN010142R1122
ABB
CA4-22MRTBLOQUECONTACTOSAUX.
CA4-22MRTBLOCKKONTAKTEAUX.
Hilfskontakt CA4-22MRT
Niederspannungsschaltgeräte > Hilfsschalterblock
Schütze und Überlastrelais > AF contactors to 38 A
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85389099 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SBC100220C0201 |
| Montage- und Betriebsanleitung | 1SBC101035M6801 |
| Montage- und Betriebsanleitung Teil 2 | 1SAC200017M0002 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 45 mm |
| Tiefe (Netto-Abmessung) | 39.8 mm |
| Höhe (Netto-Abmessung) | 43 mm |
| Nettogewicht | 0.05 kg |
| Technische Daten | |
| Anzahl Hilfskontakte Schließer | 2 |
| Anzahl Hilfskontakte Öffner | 2 |
| Anzahl Pole | 4P |
| Normen | IEC/EN 60947-5-1, UL 508, CSA C22.2 No. 14-10 |
| Bemessungsbetriebsspannung | Hilfsstromkreis 690 V |
| Bemessungsfrequenz (f) | Hilfsstromkreis 50 / 60 Hz |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | (nach IEC 60947-5-1, q = 40 °C) 16 A |
| Bemessungsbetriebsstrom AC-15 (Ie) | (500 V) 2 A |
| (690 V) 2 A | |
| (24 / 127 V) 6 A | |
| (220 / 240 V) 4 A | |
| (400 / 440 V) 3 A | |
| Bemessungsbetriebsstrom DC-13 (Ie) | (24 V) 6 A / 144 W |
| (48 V) 2.8 A / 134 W | |
| (72 V) 1 A / 72 W | |
| (110 V) 0.55 A / 60 W | |
| (125 V) 0.55 A / 69 W | |
| (220 V) 0.27 A / 60 W | |
| (250 V) 0.27 A / 68 W | |
| (400 V) 0.15 A / 60 W | |
| (500 V) 0.13 A / 65 W | |
| (600 V) 0.1 A / 60 W | |
| Bemessungskurzzeitstromfestigkeit (Icw) | (für 0,1 s) 140 A |
| (für 1 s) 100 A | |
| Bemessungsisolationsspannung (Ui) | gemäß IEC 60947-5-1 690 V |
| (nach UL / CSA) 600 V | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 6 kV |
| Maximale elektrische Schaltfrequenz | (AC-15) 1200 Schaltspiele/Std |
| (DC-13) 900 Schaltspiele/Std | |
| Maximale Schalthäufigkeit | 3600 Schaltspiele/Std |
| Schutzart | (nach IEC 60529, IEC 60947-1, EN 60529 Hilfsanschlussklemmen) IP20 |
| Anzugsdrehmoment | Hilfsstromkreis 1.2 N·m |
| Anschlussart | Ringkabelschuh |
| Geeignet für | AF09B |
| AF09ZB | |
| AF12B | |
| AF12ZB | |
| AF16B | |
| AF16ZB | |
| Produktname | Auxiliary Contact Block |
| Technische Daten UL/CSA | |
| Anzugsdrehmoment UL/CSA | Hilfsstromkreis 11 in·lb |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2021-006202 |
| RoHS Erklärung | 2CMT2021-006277 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006525 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Zertifikate und Deklarationen | |
| CB Zertifikat | CB_SE-112440 |
| CCC Zertifikat | CCC_2024010305648906 |
| Konformitätserklärung - CCC | 2020980304001258 |
| 2020980304001259 | |
| Konformitätserklärung - CE | 1SBD250007U1000 |
| Konformitätserklärung - UKCA | 1SBD250038U1000 |
| UR Zertifikat | UL_20120924-E252354-4-4 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 46 mm |
| Länge Verpackungseinheit 1 | 46 mm |
| Höhe Verpackungseinheit 1 | 46 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.05 kg |
| EAN Verpackungseinheit 1 | 3471523130487 |
| Menge Verpackungseinheit 2 | Karton 0 Stück |
| Breite Verpackungseinheit 2 | 0 mm |
| Länge Verpackungseinheit 2 | 0 mm |
| Höhe Verpackungseinheit 2 | 0 mm |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC000041 - Hilfsschalterblock |
| ETIM 8 | EC000041 - Hilfsschalterblock |
| ETIM 9 | EC000041 - Hilfsschalterblock |
| eClass | V11.0 : 27371302 |
| UNSPSC | 39121522 |
| IDEA Granular Category Code (IGCC) | 4743 >> Auxiliary contact block |
