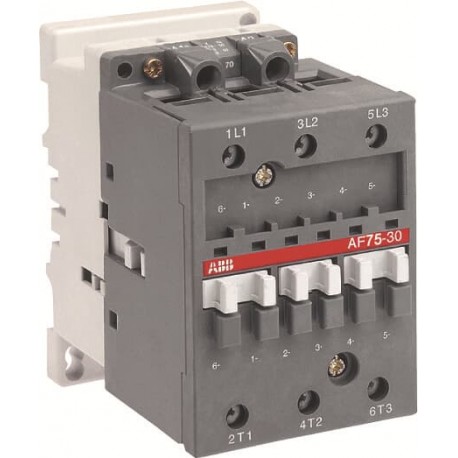

AF75-30-00 1SBL417001R7200 ABB AF75-30-00 20-60V DC-Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AF75-30-00 1SBL417001R7200 ABB AF75-30-00 20-60V DC-Schütz

AF75-30-00

1SBL417001R7200

ABB

AF75-30-00 20-60V DC-Schütz

AF75-30-00-72 Schütz 20-60V DC

Mehr Infos


Schütze und Überlastrelais > Contactors "A" FRCTLP

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SNC001003C0202
Montage- und BetriebsanleitungFPTC407734P0003
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)70 mm
Tiefe (Netto-Abmessung)108 mm
Höhe (Netto-Abmessung)110 mm
Nettogewicht1.18 kg
Technische Daten
Anzahl Hauptkontakte Schließer3
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole3P
NormenIEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
BemessungsbetriebsspannungHauptstromkreis 690 V
Bemessungsfrequenz (f)Hauptstromkreis 50 / 60 Hz
Konventioneller thermischer Dauerstrom in freier Luft (Ith)(nach IEC 60947-4-1, offene Schütze q = 40 °C) 125 A
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 125 A
(690 V, 55 °C) 105 A
(690 V, 70 °C) 85 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 72 A
(440 V, 55 °C) 70 A
(500 V, 55 °C) 65 A
(690 V, 55 °C) 46 A
(380/400 V, 55 °C) 75 A
(220/230/240 V, 55 °C) 75
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 2-polig in Reihe, 40 °C 120 A
(110 V) 2-polig in Reihe, 55 °C 105 A
(110 V) 2-polig in Reihe, 70 °C 85 A
(110 V) 3-polig in Reihe, 40°C 120 A
(110 V) 3-polig in Reihe, 55 °C 105 A
(110 V) 3-polig in Reihe, 70 °C 85 A
(220 V) 3-polig in Reihe, 40 °C 120 A
(220 V) 3-polig in Reihe, 55 °C 105 A
(220 V) 3-polig in Reihe, 70 °C 85 A
(72 V) 1-polig, 40 °C 120 A
(72 V) 1-polig, 55 °C 105 A
(72 V) 1-polig, 70 °C 85 A
(72 V) 2-polig in Reihe, 40°C 120 A
(72 V) 2-polig in Reihe, 55 °C 105 A
(72 V) 2-polig in Reihe, 70 °C 85 A
(72 V) 3-polig in Reihe, 40°C 120 A
(72 V) 3-polig in Reihe, 55 °C 105 A
(72 V) 3-polig in Reihe, 70 °C 85 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 2-polig in Reihe, 40 °C 120 A
(110 V) 2-polig in Reihe, 55 °C 105 A
(110 V) 2-polig in Reihe, 70 °C 85 A
(110 V) 3-polig in Reihe, 40°C 120 A
(110 V) 3-polig in Reihe, 55 °C 105 A
(110 V) 3-polig in Reihe, 70 °C 85 A
(220 V) 3-polig in Reihe, 40 °C 120 A
(220 V) 3-polig in Reihe, 55 °C 105 A
(220 V) 3-polig in Reihe, 70 °C 85 A
(72 V) 1-polig, 40 °C 120 A
(72 V) 1-polig, 55 °C 105 A
(72 V) 1-polig, 70 °C 85 A
(72 V) 2-polig in Reihe, 40°C 120 A
(72 V) 2-polig in Reihe, 55 °C 105 A
(72 V) 2-polig in Reihe, 70 °C 85 A
(72 V) 3-polig in Reihe, 40°C 120 A
(72 V) 3-polig in Reihe, 55 °C 105 A
(72 V) 3-polig in Reihe, 70 °C 85 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 2-polig in Reihe, 40 °C 100 A
(110 V) 2-polig in Reihe, 55 °C 100 A
(110 V) 2-polig in Reihe, 70 °C 85 A
(110 V) 3-polig in Reihe, 40°C 120 A
(110 V) 3-polig in Reihe, 55 °C 105 A
(110 V) 3-polig in Reihe, 70 °C 85 A
(220 V) 3-polig in Reihe, 40 °C 75 A
(220 V) 3-polig in Reihe, 55 °C 75 A
(220 V) 3-polig in Reihe, 70 °C 75 A
(72 V) 1-polig, 40 °C 75 A
(72 V) 1-polig, 55 °C 75 A
(72 V) 1-polig, 70 °C 75 A
(72 V) 2-polig in Reihe, 40°C 120 A
(72 V) 2-polig in Reihe, 55 °C 105 A
(72 V) 2-polig in Reihe, 70 °C 85 A
(72 V) 3-polig in Reihe, 40°C 120 A
(72 V) 3-polig in Reihe, 55 °C 105 A
(72 V) 3-polig in Reihe, 70 °C 85 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 40 kW
(440 V) 40 kW
(500 V) 45 kW
(690 V) 40 kW
(380/400 V) 37 kW
(220/230/240 V) 22 kW
Bemessungsbetriebsleistung AC-6b (Pe)(230 / 240 V) 40 °C, 50 / 60 Hz 28 kvar
(230 / 240 V) 55 °C, 50 / 60 Hz 28 kvar
(230 / 240 V) 70 °C, 50 / 60 Hz 24.5 kvar
(400 / 415 V) 40 °C, 50 / 60 Hz 48 kvar
(400 / 415 V) 70 °C, 50 / 60 Hz 41 kvar
(400 / 415 V) 55 °C, 50 / 60 Hz 48 kvar
(440 V) 40 °C, 50 / 60 Hz 52 kvar
(440 V) 55 °C, 50 / 60 Hz 52 kvar
(440 V) 70 °C, 50 / 60 Hz 45 kvar
(500 / 550 V), 40 °C, 50 / 60 Hz 60 kvar
(500 / 550 V) 55 °C, 50 / 60 Hz 60 kvar
(500 / 550 V) 70 °C, 50 / 60 Hz 51 kvar
(690 V) 40 °C, 50 / 60 Hz 82 kvar
(690 V) 55 °C, 50 / 60 Hz 82 kvar
(690 V) 70 °C, 50 / 60 Hz 70 kvar
Bemessungsausschaltvermögen AC-3 gemäß IEC 60947-4-18 x Ie AC-3
Bemessungsschaltleistung AC-3 gemäß IEC 60947-4-110 x Ie AC-3
KurzschlussschutzeinrichtungVorsicherung Typ gG 160 A
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 650 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 135 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 250 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 1000 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 370 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 1300 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 630 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 1000 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Maximale elektrische Schaltfrequenz(AC-1) 300 Schaltspiele/Std
(AC-2 / AC-4) 150 Schaltspiele/Std
(AC-3) 300 Schaltspiele/Std
Maximale Schalthäufigkeit300 Schaltspiele/Std
Bemessungssteuerspannung (Uc)Gleichstrombetrieb 20 ... 60 V
Leistungsaufnahme der SpuleHaltewert bei max. Bemessungssteuerspannung 50 Hz 7 V·A
Haltewert bei max. Bemessungssteuerspannung 50 Hz 2.8 W
Haltewert bei max. Bemessungssteuerspannung 60 Hz 7 V·A
Haltewert bei max. Bemessungssteuerspannung 60 Hz 2.8 W
Anzugswert bei max. Bemessungssteuerspannung 50 Hz 210 V·A
Anzugswert bei max. Bemessungssteuerspannung 60 Hz 210 V·A
Verlustleistungbei Bemessungsbedingungen pro Pol 2 W
bei Bemessungsbedingungen AC-1 pro Pol 7 W
bei Bemessungsbedingungen AC-3 pro Pol 2 W
Betriebszeitzwischen Spulenentregung und Schließen des Öffnerkontakts 35 ... 115 ms
zwischen Spulenentregung und Öffnen des Schließerkontakts 30 ... 110 ms
zwischen Spulenerregung und Schließen des Schließerkontakts 30 ... 100 ms
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH75-25 (75 x 25 mm Montageschiene) gemäß IEC 60715
Schraubmontage (nicht enthalten)2 x M6 oder Schrauben diagonal angeordnet
Anschlussmöglichkeit-Hauptstromkreisflexibel mit Kabelschuh 6 ... 16 mm²
starre Leitung 6 ... 25 mm²
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Kabelschuh 0.75 ... 2.5 mm²
starre Leitung 1 ... 4 mm²
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP20
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP10
Anschlussklemmen (im Lieferzustand offen) HauptkontakteKabelklemme (13 x 10 mm), M 6 Pozidriv 2
AnschlussartSchraubklemme
ProduktnameSchütz
Technische Daten UL/CSA
NEMA Größe3
Dauerstrombewertung NEMA90 A
Nennleistung NEMA(200 V AC) dreiphasig 25 Hp
(230 V AC dreiphasig) 30 Hp
(460 V AC dreiphasig) 50 Hp
(575 V AC dreiphasig) 50 Hp
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 105 A
Nennleistung UL/CSA(120 V AC einphasig) 7-1/2 hp
(200 ... 208 V AC dreiphasig) 25 hp
(220 ... 240 V AC dreiphasig) 30 hp
(240 V AC einphasig) 15 hp
(440 ... 480 V AC dreiphasig) 60 hp
(550 ... 600 V AC dreiphasig) 75 hp
Strom bei Vollast (Motoren)(120 V AC einphasig) 80 A
(200 ... 208 V AC dreiphasig) 78.2 A
(220 ... 240 V AC dreiphasig) 80 A
(240 V AC einphasig) 68 A
(440 ... 480 V AC dreiphasig) 77 A
(550 ... 600 V AC dreiphasig) 77 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Betrieb mit thermischem Überlastrelais) -25 ... 55 °C
(in Schütznähe bei Betrieb ohne thermisches Überlastrelais) -40 ... 70 °C
(in Schütznähe bei Lagerung) -60 ... +80 °C
Klimafestigkeitgemäß IEC 60068-2-30 und 60068-2-11 - UTE C 63-100 Spezifikation II
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schockfestigkeit nach IEC/EN 60068-2-27geschlossen, Schockrichtung B1: 10 g
geöffnet, Stoßrichtung B1: 5 g
Stoßrichtung A: 20 g
Stoßrichtung B2: 15 g
Stoßrichtung C1: 20 g
Stoßrichtung C2: 20 g
Schock- und Vibrationsfestigkeit nach IEC 61373Category 1, Class B
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Vereinfachtes SCIP10136fb1-0b9f-41bf-a89b-68e29027dc33 Schweden (SE)
10aea0f1-4878-4f87-bc14-63749e3e520b Spanien (ES)
2045f061-6ede-4c4b-9ec8-ff7ddfadb195 Griechenland (GR)
32ac1dec-3fda-4e64-913a-fa11ffbecda5 Niederlande (NL)
393cbb81-35e4-49fe-ac12-e55e5ad567ad Frankreich (FR)
52ef2a6a-6cfd-4e24-8c64-d11628c639dc Portugal (PT)
74d2cf10-55a8-493c-bb17-41c5ea6be7b4 Deutschland (DE)
7e6d5acc-9276-49b1-871b-a544305bd8ed Dänemark (DK)
98486102-d41a-4ef0-a5f6-4e99a50b7d9d Norwegen (NO)
a09f4376-3b49-4218-9b6e-cd01e0577fbc Italien (IT)
a59d3390-ff9b-444a-b290-1d7647d01760 Finnland (FI)
b6bb68b1-0387-4f6a-ba6f-af41f8f445fa Kroatien (CR)
b82e00e9-0b94-4f90-88f6-1cf2ac6f7f9c Ungarn (HU)
c0b26e67-60de-45fe-b35b-6d175bbbe2cf Belgien (BE)
e7084af7-e870-4af4-9300-2cbb4c225128 Tschechische Republik (CZ)
ed373d91-fcbe-42f2-b4c9-460701b65473 Estland (EE)
fad6682c-cfa5-4d20-9c03-2362336cdc93 Polen (PL)
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Zertifikate und Deklarationen
CB ZertifikatCB_CN45489
CCC ZertifikatCCC_2018010304134049
CCC_2010010304402983
CQC ZertifikatCQC2018010304134049
CQC2010010304402983
Konformitätserklärung - CCC2020980304001624
2020980304001225
Konformitätserklärung - CE1SBD250803U1000
Konformitätserklärung - UKCA1SBD250820U1000
GOST ZertifikatGOST_POCCFRME77B07175
KC ZertifikatKC_HW02032-21002B
RMRS ZertifikatRMRS_1802704280
UL ZertifikatUL-US-L312527-1101-21215991-6
UL-CA-2139468-4
UL ZulassungUL_E312527
Verpackungsinformationen
Menge Verpackungseinheit 11 Stück
Breite Verpackungseinheit 1140 mm
Länge Verpackungseinheit 1146 mm
Höhe Verpackungseinheit 196 mm
Bruttogewicht Verpackungseinheit 11.18 kg
EAN Verpackungseinheit 13471522115126
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
E-Nummer (Schweden)3228257
