ABBSchütze und Überlastrelais CONTACTORS "A" FRCTLPAF45-40-00RT 1SBL337210R7200 ABB AF45-40-00RT 20-60V DC-Schütz

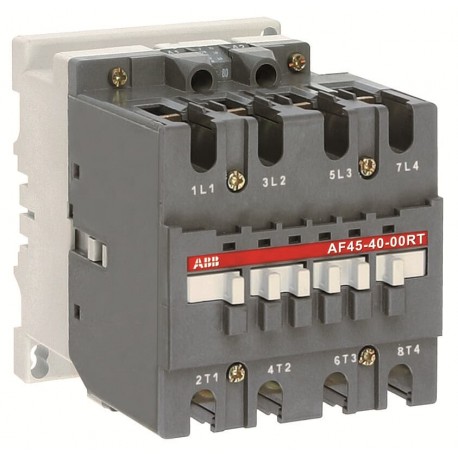

ABB AF45-40-00RT 1SBL337210R7200 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AF45-40-00RT 1SBL337210R7200 ABB AF45-40-00RT 20-60V DC-Schütz

Artikel-Nr.: AF45-40-00RT

Code: 1SBL337210R7200

Hersteller: ABB

Beschreibung:

AF45-40-00RT 20-60V DC-Schütz

Kategorien:

  • ABB > Schütze und Überlastrelais > Contactors "A" FRCTLP

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information1SNC001003C0202
Montage- und BetriebsanleitungFPTC407767P0002
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)92 mm
Tiefe (Netto-Abmessung)119.5 mm
Höhe (Netto-Abmessung)110 mm
Nettogewicht1.42 kg
Technische Daten
Anzahl Hauptkontakte Schließer4
Anzahl Hauptkontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Hilfskontakte Öffner0
Anzahl Pole4P
NormenIEC/EN 60947-1, IEC/EN 60947-4-1, UL 508, CSA C22.2 No. 14, IEC 60077-1 (applicable parts), IEC 60077-2 (applicable parts), EN 50155 (applicable parts), TR CU 001/2011 (on request), IEC 61373, For compliance confirmation on applicable parts based on your application and combination, please consult your ABB sales representatives.
BemessungsbetriebsspannungHauptstromkreis 690 V
Bemessungsfrequenz (f)Hauptstromkreis 50 / 60 Hz
Bemessungsbetriebsstrom AC-1 (Ie)(690 V, 40 °C) 70 A
(690 V, 55 °C) 60 A
(690 V, 60 °C) 60 A
(690 V, 70 °C) 50 A
Bemessungsbetriebsstrom AC-3 (Ie)(415 V, 55 °C) 37 A
(440 V, 55 °C) 37 A
(500 V, 55 °C) 33 A
(690 V, 55 °C) 21 A
(380/400 V, 55 °C) 37 A
(220/230/240 V, 55 °C) 40
Bemessungsbetriebsstrom DC-1 (Ie)(110 V) 2-polig in Reihe, 40 °C 70 A
(110 V) 2-polig in Reihe, 55 °C 60 A
(110 V) 2-polig in Reihe, 70 °C 50 A
(110 V) 3-polig in Reihe, 40°C 70 A
(110 V) 3-polig in Reihe, 55 °C 60 A
(110 V) 3-polig in Reihe, 70 °C 50 A
(110 V) 4-polig in Reihe, 40°C 70 A
(110 V) 4-polig in Reihe, 55 °C 60 A
(110 V) 4-polig in Reihe, 70 °C 50 A
(220 V) 3-polig in Reihe, 40 °C 70 A
(220 V) 3-polig in Reihe, 55 °C 60 A
(220 V) 3-polig in Reihe, 70 °C 50 A
(220 V) 4-polig in Reihe, 40°C 70 A
(220 V) 4-polig in Reihe, 55 °C 60 A
(220 V) 4-polig in Reihe, 70 °C 50 A
(72 V) 1-polig, 40 °C 70 A
(72 V) 1-polig, 55 °C 60 A
(72 V) 1-polig, 70 °C 50 A
(72 V) 2-polig in Reihe, 40°C 70 A
(72 V) 2-polig in Reihe, 55 °C 60 A
(72 V) 2-polig in Reihe, 70 °C 50 A
(72 V) 3-polig in Reihe, 40°C 70 A
(72 V) 3-polig in Reihe, 55 °C 60 A
(72 V) 3-polig in Reihe, 70 °C 50 A
(72 V) 4-polig in Reihe, 40°C 70 A
(72 V) 4-polig in Reihe, 55 °C 60 A
(72 V) 4-polig in Reihe, 70 °C 50 A
Bemessungsbetriebsstrom DC-3 (Ie)(110 V) 2-polig in Reihe, 40 °C 70 A
(110 V) 2-polig in Reihe, 55 °C 60 A
(110 V) 2-polig in Reihe, 70 °C 50 A
(110 V) 3-polig in Reihe, 40°C 70 A
(110 V) 3-polig in Reihe, 55 °C 60 A
(110 V) 3-polig in Reihe, 70 °C 50 A
(110 V) 4-polig in Reihe, 40°C 70 A
(110 V) 4-polig in Reihe, 55 °C 60 A
(110 V) 4-polig in Reihe, 70 °C 50 A
(220 V) 3-polig in Reihe, 40 °C 70 A
(220 V) 3-polig in Reihe, 55 °C 60 A
(220 V) 3-polig in Reihe, 70 °C 50 A
(220 V) 4-polig in Reihe, 40°C 70 A
(220 V) 4-polig in Reihe, 55 °C 60 A
(220 V) 4-polig in Reihe, 70 °C 50 A
(72 V) 1-polig, 40 °C 70 A
(72 V) 1-polig, 55 °C 60 A
(72 V) 1-polig, 70 °C 50 A
(72 V) 2-polig in Reihe, 40°C 70 A
(72 V) 2-polig in Reihe, 55 °C 60 A
(72 V) 2-polig in Reihe, 70 °C 50 A
(72 V) 3-polig in Reihe, 40°C 70 A
(72 V) 3-polig in Reihe, 55 °C 60 A
(72 V) 3-polig in Reihe, 70 °C 50 A
(72 V) 4-polig in Reihe, 40°C 70 A
(72 V) 4-polig in Reihe, 55 °C 60 A
(72 V) 4-polig in Reihe, 70 °C 50 A
Bemessungsbetriebsstrom DC-5 (Ie)(110 V) 2-polig in Reihe, 40 °C 70 A
(110 V) 2-polig in Reihe, 55 °C 60 A
(110 V) 2-polig in Reihe, 70 °C 50 A
(110 V) 3-polig in Reihe, 40°C 70 A
(110 V) 3-polig in Reihe, 55 °C 60 A
(110 V) 3-polig in Reihe, 70 °C 50 A
(110 V) 4-polig in Reihe, 40°C 70 A
(110 V) 4-polig in Reihe, 55 °C 60 A
(110 V) 4-polig in Reihe, 70 °C 50 A
(220 V) 3-polig in Reihe, 40 °C 50 A
(220 V) 3-polig in Reihe, 55 °C 50 A
(220 V) 3-polig in Reihe, 70 °C 50 A
(220 V) 4-polig in Reihe, 40°C 70 A
(220 V) 4-polig in Reihe, 55 °C 60 A
(220 V) 4-polig in Reihe, 70 °C 50 A
(72 V) 1-polig, 40 °C 50 A
(72 V) 1-polig, 55 °C 50 A
(72 V) 1-polig, 70 °C 50 A
(72 V) 2-polig in Reihe, 40°C 70 A
(72 V) 2-polig in Reihe, 55 °C 60 A
(72 V) 2-polig in Reihe, 70 °C 50 A
(72 V) 3-polig in Reihe, 40°C 70 A
(72 V) 3-polig in Reihe, 55 °C 60 A
(72 V) 3-polig in Reihe, 70 °C 50 A
(72 V) 4-polig in Reihe, 40°C 70 A
(72 V) 4-polig in Reihe, 55 °C 60 A
(72 V) 4-polig in Reihe, 70 °C 50 A
Bemessungsbetriebsleistung AC-3 (Pe)(415 V) 25 kW
(440 V) 25 kW
(500 V) 30 kW
(690 V) 30 kW
(380/400 V) 22 kW
(220/230/240 V) 15 kW
Bemessungskurzzeitstromfestigkeit (Icw)(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 10 s) 650 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 15 min) 110 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 min) 250 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 1 s) 1000 A
(bei 40 °C Umgebungstemperatur, ungekapselt, bei Kaltstart 30 s) 370 A
Maximales Ausschaltvermögen(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 440 V) 900 A
(cos phi=0.45 (cos phi=0.35 bei Ie > 100 A) bei 690 V) 490 A
Bemessungsisolationsspannung (Ui)gemäß IEC 60947-4-1 1000 V
(nach UL / CSA) 600 V
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungssteuerspannung (Uc)Gleichstrombetrieb 20 ... 60 V
Verlustleistungbei Bemessungsbedingungen AC-1 pro Pol 2.5 W
bei Bemessungsbedingungen AC-3 pro Pol 0.65 W
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH75-25 (75 x 25 mm Montageschiene) gemäß IEC 60715
Schraubmontage (nicht enthalten)2 x M6 oder Schrauben diagonal angeordnet
Schutzart(nach IEC 60529, IEC 60947-1, EN 60529 Spulenanschlussklemmen) IP10
(nach IEC 60529, IEC 60947-1, EN 60529 Hauptanschlussklemmen) IP10
AnschlussartRingkabelschuh
ProduktnameSchütz
Technische Daten UL/CSA
Maximale Betriebsspannung UL/CSAHauptstromkreis 600 V
Allgemeine Gebrauchsklasse UL/CSA(600 V AC) 80 A
Umgebungsbedingungen
Umgebungstemperatur(in Schütznähe bei Lagerung) -60 ... +80 °C
(in Schütznähe bei Betrieb in freier Umgebung bei Uc) -40 ... 70 °C
Höchstzulässige Betriebshöhenlageohne Derating 3000 m
Schock- und Vibrationsfestigkeit nach IEC 61373Category 1, Class B
Verschmutzungsgrad3
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2021-006202
RoHS Erklärung2CMT2021-006277
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Vereinfachtes SCIP173e7f6c-72cb-4303-9809-a5a3f55f80bd Dänemark (DK)
1aca9ae7-a071-4d26-94ee-b797635caa40 Ungarn (HU)
269eac4f-a499-4e92-9ac1-353df782a509 Norwegen (NO)
31a91a22-2916-4955-a991-5f590e643b3b Portugal (PT)
35d61cb5-0780-4a4d-af30-e5c72d326a76 Belgien (BE)
3babcdf2-37d9-4d76-9037-5548eebc50d8 Schweden (SE)
4cb43f76-afd6-408e-b130-969d62a0cfe5 Estland (EE)
78253d29-d323-49e0-860c-c22a46644eb4 Kroatien (CR)
8ca370a7-bc0a-4e72-bace-1bfd1306ed72 Deutschland (DE)
9099ec34-9ee8-438e-b477-734e2d8b4259 Tschechische Republik (CZ)
96e44b7a-d1dd-4a40-b4f4-0d5bccc7f059 Deutschland (DE)
9ec1fcd2-de30-4c8a-a7ad-5007cc51d2c3 Polen (PL)
a9179386-af0f-4aab-86fc-7c26417e97a5 Niederlande (NL)
b26a55fb-18cf-438d-aa74-dd539021ed2a Finnland (FI)
b7d987df-8b23-4e83-846d-2abb581ad439 Italien (IT)
ca260e0e-07da-48e7-adf4-9ee5d9cdd41a Spanien (ES)
d1d17068-f3d0-46d2-8aa5-f618ec790ac2 Griechenland (GR)
f64aae63-eaf0-4fb6-b62d-93998f292fcd Polen (PL)
fd0f55be-be4b-4788-bd22-3cd1c4d0c955 Frankreich (FR)
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
ABB EcoSolutions
Zertifikate und Deklarationen
CCC ZertifikatCCC_2018010304134049
CQC ZertifikatCQC2018010304134049
Konformitätserklärung - CCC2020980304001624
Konformitätserklärung - CE1SBD250803U1000
Konformitätserklärung - UKCA1SBD250820U1000
EAC ZertifikatEAC_RU C-FR ME77 B01010
GOST ZertifikatGOST_POCCFRME77B07175
Verpackungsinformationen
Menge Verpackungseinheit 11 Stück
Breite Verpackungseinheit 1142 mm
Länge Verpackungseinheit 1190 mm
Höhe Verpackungseinheit 1136 mm
Bruttogewicht Verpackungseinheit 11.42 kg
EAN Verpackungseinheit 13471522245427
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 7EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 8EC000066 - Leistungsschütz zum Schalten von Wechselstrom
ETIM 9EC000066 - Leistungsschütz zum Schalten von Wechselstrom
eClassV11.0 : 27371003
UNSPSC39121529
