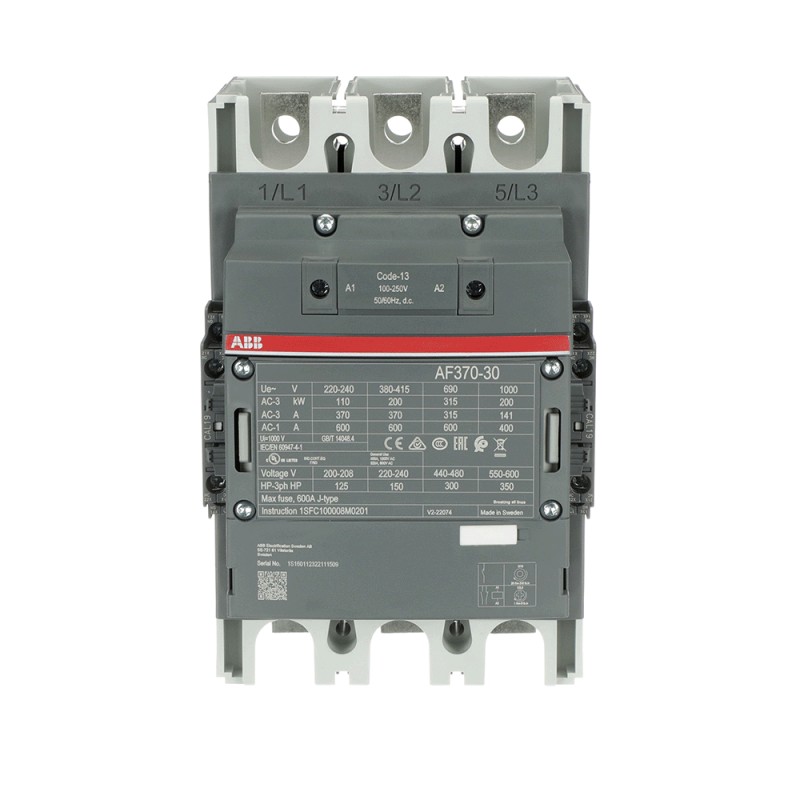

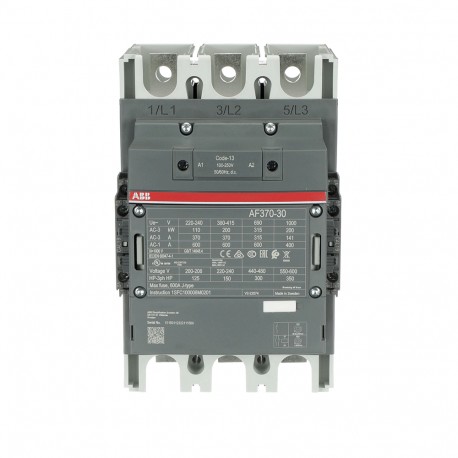

AF370-30-22-13 1SFL607002R1322 ABB AF370-30-22-13 Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

AF370-30-22-13 1SFL607002R1322 ABB AF370-30-22-13 Schütz

AF370-30-22-13

1SFL607002R1322

ABB

AF370-30-22-13 Schütz

Mehr Infos


Schütz

Schütze und Überlastrelais

AF contactors 100A to 370A

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB


Verwandte Produkte

Mehr Infos



Ein 3-Phasen-Schütz-geeignet für verschiedene Anwendungen, wie Motor starten, Isolation, By-pass und-Verteilung-Anwendung bis max 1000 V. Betrieben wide control voltage range 100-250 V, 50/60 Hz und DC

Bestellen

  • EAN:
    7320500481905
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85364900

Abmessungen

  • Produkt Netto-Breite:
    140.0mm
  • Produkt Netto Tiefe:
    180.0mm
  • Produkt Netto-Höhe:
    225.0mm
  • Produkt-Netto-Gewicht:
    4.675kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    223 mm
  • Paket Level 1 Länge:
    175 mm
  • Paket Level 1 Höhe:
    270 mm
  • Paket Level 1 Brutto-Gewicht:
    5.345 kg
  • Paket Level 1-EAN:
    7320500481905

Technische

  • Anzahl der Hauptkontakte-NR.:
    3
  • Anzahl der Hauptkontakte NC:
    0
  • Anzahl der Hilfskontakte NO:
    2
  • Anzahl der Hilfsschalter öffner:
    2
  • Bemessungs-Spannung:
    Main Circuit 1.000 V
  • Bemessungs-Frequenz (f):
    Haupt-Stromkreis 50/60 Hz
  • Herkömmliche Free-air Thermal Current (Ith):
    acc. IEC 60947-4-1, Offene Schütze q = 40 °C 600 A
  • Bemessungs-Betriebsstrom AC-1 (Ie):
    (690 V) 55 °C 500 A
    (690 V) 40 °C 600 A
    (1000 V) 40 °C 400 A
    (1000 V) 55 °C 350 A
    (690 V) 70 °C 400 A
    (1000 V) 70 °C 290 A
  • Bemessungs-Betriebsstrom AC-3 (Ie):
    (1000 V) 55 °C 100 A
    (415 V) 55 °C 370 A
    (690 V) 55 °C 315 A
    (220 / 230 / 240 V) 55 °C 370 A
    (440 V) 55 °C 370 A
    (380 / 400 V) 55 °C 370 A
    (500 V) 55 °C 315 A
  • Bemessungs-Strom AC-3 (Pe):
    (500 V) 250 kW
    (1000 V) 132 kW
    (690 V 315 kW
    (220 / 230 / 240 V) 110 kW
    (380 / 400 V) 200 kW
    (440 V) 200 kW
    (415 V) 200 kW
  • Bemessungs-Ausschaltvermögen AC-3 gem. IEC 60947-4-1:
    8 x Ie AC-3
  • Bemessungs-einschaltvermögen AC-3 gem. IEC 60947-4-1:
    10 x Ie AC-3
  • Kurzschluss-Schutzeinrichtungen:
    gG Art Sicherungen 630 A
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 30 s 1709
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 15 min 600 A
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 10 s 2960 A
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 1 s 3700 A
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 1 min 1208 A
  • Maximale Schaltleistung:
    cos phi=0.45 (cos phi=von 0,35 für Ie > 100 A) bei 440 V 5000 A
    cos phi=0.45 (cos phi=von 0,35 für Ie > 100 A) bei 690 V 4000 A
  • Maximale Elektrische Schalthäufigkeit:
    AC-3 300 Zyklen pro Stunde
    AC-1 300 Takten pro Stunde
    AC-2 / AC-4-150 Zyklen pro Stunde
  • Bemessungs-Strom DC-1 (Ie):
    (110 V) - 2 Pole in Serie, 40 °C 450 A
    (220 V) 3 Pole in Reihe, 40 °C 450 A
  • Bemessungs-Betriebsstrom DC-3 (Ie):
    (110 V) - 2 Pole in Serie, 40 °C 450 A
    (220 V) 3 Pole in Reihe, 40 °C 450 A
  • Bemessungs-Betriebsstrom DC-5 (iche):
    (110 V) - 2 Pole in Serie, 40 °C 450 A
    (220 V) 3 Pole in Reihe, 40 °C 450 A
  • Bemessungsisolationsspannung (Uich):
    acc. UL/CSA 600 V
    acc. IEC 60947-4-1 und VDE 0110 (Gr. C) 1000 V
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    Main Circuit 8 kV
  • Mechanische Haltbarkeit:
    5 Mio.
  • Maximale Mechanische Schalthäufigkeit:
    300 Zyklen pro Stunde
  • Coil-Betriebsgrenzen:
    (acc. IEC 60947-4-1)0.85 x Uc Min. ... 1,1 x Uc Max. (bei θ ≤ 70 °C) °C
  • Rated Control Circuit Voltage (Uc):
    60 Hz 100...250 V
    50 Hz 100...250 V
    DC-Betrieb 100...250 V
  • Coil Verbrauch:
    Pull-in auf Max. Rated Control Circuit Spannung 60 Hz 385 V·A
    Halten auf Max. Rated Control Circuit Spannung DC 4,5 W
    Halten auf Max. Rated Control Circuit Voltage 50 Hz 17.5 V·A
    Pull-in auf Max. Rated Control Circuit Voltage DC 410 W
    Pull-in auf Max. Rated Control Circuit Voltage 50 Hz, 385 V·A
    Halten auf Max. Rated Control Circuit Spannung 60 Hz 17.5 V·A
  • Ansprechzeit:
    Zwischen Spule Erregung und KEINEN Kontakt Schließen 25...55 ms
    Zwischen Spule De-Erregung und NO-Kontakt-Öffnung 37...47 ms
  • Anschluss Kapazität-Main-Circuit:
    Starre Al-Kabel 1x185...240 mm2
    Flexible 2x70...185 mm2
    Starre Cu-Kabel-2x70...185 mm2
  • Anschluss Kapazität-Hilfsstromkreis:
    Solide 2 x 1...4 mm2
    Flexibel mit Isolierter Aderendhülse 1x0.75 bis 2,5 mm2
    Litze 2 x 1...4 mm2
    Flexible 2x0.75 bis 2,5 mm2
    Flexibel mit Aderendhülse 1x0.75 bis 2,5 mm2
  • Schutzart:
    acc. IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
    acc. IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
  • Terminal-Typ:
    Hauptstromkreis: Bars

Umwelt

  • Umgebungstemperatur:
    In der Nähe Schütz Ausgestattet mit Thermal O/L Relay (0.85 ... 1.1 Uc) -25...+50 °C
    In der Nähe Schütz ohne Thermal O/L Relay (0.85 ... 1.1 Uc) -40...+70 °C
    In der Nähe Schütz für Lagerung -40...+70 °C
  • Maximale Betriebshöhe Zulässig:
    3000 m
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische UL/CSA

  • Maximale Betriebsspannung UL/CSA:
    Main Circuit 600 V
  • General Use Rating UL/CSA:
    (600 V AC) 520 EIN
  • PS-Bewertung UL/CSA:
    (208 V AC) Three-Phase 125 PS
    (440 ... 480 V AC) Dreiphasen-300 PS
    (550 ... 600 V AC) Dreiphasen-350 Hp
    (220 ... 240 V (AC) dreiphasig 150 PS
    (200 V AC) Three-Phase 125 PS

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • ETIM 5:
    EC000066 - Magnet contactor, AC-switching
  • UNSPSC:
    39121529

Datasheet - PDF
