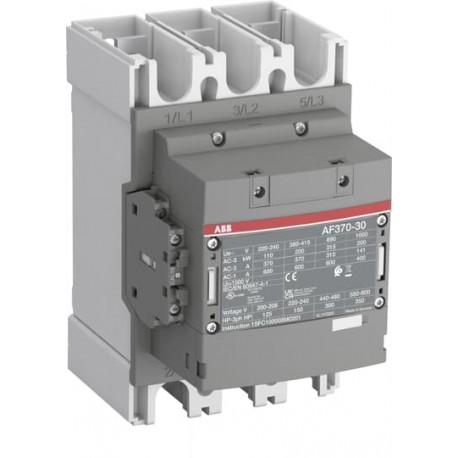

1SFL607002R1400 ABB AF370-30-00-14 Schütz Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SFL607002R1400 ABB AF370-30-00-14 Schütz

1SFL607002R1400

ABB

AF370-30-00-14 Schütz

AF370-30-00-14 FORTSETZUNG 3P B. 250-500VAC-DC

AF370-30-00-14 Kontaktor

Mehr Infos


Niederspannungsschaltgeräte > Leistungsschütz zum Schalten von Wechselstrom

Schütze und Überlastrelais > AF contactors 100A to 370A

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,737.94
Stückpreis: $1,737.94
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Ein 3-Phasen-Schütz-geeignet für verschiedene Anwendungen, wie Motor starten, Isolation, By-pass und-Verteilung-Anwendung bis max 1000 V. Betrieben mit breiten steuerspannungbereich 250-500 V, 50/60 Hz und DC

Bestellen

  • EAN:
    7320500481912
  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85364900

Abmessungen

  • Produkt Netto-Breite:
    140.0mm
  • Produkt Netto Tiefe:
    180.0mm
  • Produkt Netto-Höhe:
    225.0mm
  • Produkt-Netto-Gewicht:
    4.605kg

Container Informationen

  • Paket Level 1-Einheiten:
    1 Stück
  • Paket Level 1 Breite:
    223 mm
  • Paket Level 1 Länge:
    175 mm
  • Paket Level 1 Höhe:
    270 mm
  • Paket Level 1 Brutto-Gewicht:
    5.275 kg
  • Paket Level 1-EAN:
    7320500481912

Technische

  • Anzahl der Hauptkontakte-NR.:
    3
  • Anzahl der Hauptkontakte NC:
    0
  • Anzahl der Hilfskontakte NO:
    0
  • Anzahl der Hilfsschalter öffner:
    0
  • Bemessungs-Spannung:
    Main Circuit 1.000 V
  • Bemessungs-Frequenz (f):
    Haupt-Stromkreis 50/60 Hz
  • Herkömmliche Free-air Thermal Current (Ith):
    acc. IEC 60947-4-1, Offene Schütze q = 40 °C 600 A
  • Bemessungs-Betriebsstrom AC-1 (Ie):
    (690 V) 55 °C 500 A
    (690 V) 40 °C 600 A
    (1000 V) 40 °C 400 A
    (1000 V) 55 °C 350 A
    (690 V) 70 °C 400 A
    (1000 V) 70 °C 290 A
  • Bemessungs-Betriebsstrom AC-3 (Ie):
    (1000 V) 55 °C 100 A
    (690 V) 55 °C 315 A
    (220 / 230 / 240 V) 55 °C 370 A
    (415 V) 55 °C 370 A
    (440 V) 55 °C 370 A
    (380 / 400 V) 55 °C 370 A
    (500 V) 55 °C 315 A
  • Bemessungs-Strom AC-3 (Pe):
    (500 V) 250 kW
    (1000 V) 132 kW
    (690 V 315 kW
    (220 / 230 / 240 V) 110 kW
    (380 / 400 V) 200 kW
    (440 V) 200 kW
    (415 V) 200 kW
  • Bemessungs-Ausschaltvermögen AC-3 gem. IEC 60947-4-1:
    8 x Ie AC-3
  • Bemessungs-einschaltvermögen AC-3 gem. IEC 60947-4-1:
    10 x Ie AC-3
  • Kurzschluss-Schutzeinrichtungen:
    gG Art Sicherungen 630 A
  • Bemessungs-kurzzeitstromfestigkeit (ichcw):
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 15 min 600 A
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 30 s 1709
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 10 s 2960 A
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 1 s 3700 A
    bei 40 °C Umgebungstemperatur, in Freier Luft, aus Kaltem Zustand 1 min 1208 A
  • Maximale Schaltleistung:
    cos phi=0.45 (cos phi=von 0,35 für Ie > 100 A) bei 440 V 5000 A
    cos phi=0.45 (cos phi=von 0,35 für Ie > 100 A) bei 690 V 4000 A
  • Maximale Elektrische Schalthäufigkeit:
    AC-3 300 Zyklen pro Stunde
    AC-1 300 Takten pro Stunde
    AC-2 / AC-4-150 Zyklen pro Stunde
  • Bemessungs-Strom DC-1 (Ie):
    (110 V) - 2 Pole in Serie, 40 °C 450 A
    (220 V) 3 Pole in Reihe, 40 °C 450 A
  • Bemessungs-Betriebsstrom DC-3 (Ie):
    (110 V) - 2 Pole in Serie, 40 °C 450 A
    (220 V) 3 Pole in Reihe, 40 °C 450 A
  • Bemessungs-Betriebsstrom DC-5 (iche):
    (110 V) - 2 Pole in Serie, 40 °C 450 A
    (220 V) 3 Pole in Reihe, 40 °C 450 A
  • Bemessungsisolationsspannung (Uich):
    acc. UL/CSA 600 V
    acc. IEC 60947-4-1 und VDE 0110 (Gr. C) 1000 V
  • Bewertet Impuls Widerstehen Spannung (Uimp):
    Main Circuit 8 kV
  • Mechanische Haltbarkeit:
    5 Mio.
  • Maximale Mechanische Schalthäufigkeit:
    300 Zyklen pro Stunde
  • Coil-Betriebsgrenzen:
    (acc. IEC 60947-4-1)0.85 x Uc Min. ... 1,1 x Uc Max. (bei θ ≤ 70 °C) °C
  • Rated Control Circuit Voltage (Uc):
    60 Hz 250...500 V
    50 Hz 250...500 V
    DC-Betrieb 250...500 V
  • Coil Verbrauch:
    Pull-in auf Max. Rated Control Circuit Spannung 60 Hz 420 V·A
    Halten auf Max. Rated Control Circuit Voltage DC 4.7 W
    Halten auf Max. Rated Control Circuit Voltage 50 Hz 20,4 V·A
    Pull-in auf Max. Rated Control Circuit Voltage DC 600 W
    Pull-in auf Max. Rated Control Circuit Voltage 50 Hz 420 V·A
    Halten auf Max. Rated Control Circuit Spannung 60 Hz 20,4 V·A
  • Ansprechzeit:
    Zwischen Spule Erregung und KEINEN Kontakt Schließen 25...55 ms
    Zwischen Spule De-Erregung und NO-Kontakt-Öffnung 37...47 ms
  • Anschluss Kapazität-Main-Circuit:
    Starre Al-Kabel 1x185...240 mm2
    Starre Cu-Kabel 1x6...300 mm2
    Flexibel 1x16...240 mm2
  • Anschluss Kapazität-Hilfsstromkreis:
    Solide 2 x 1...4 mm2
    Flexibel mit Isolierter Aderendhülse 2x0.75 bis 2,5 mm2
    Mehrdrähtig 1x1...4 mm2
    Flexible 2x0.75 bis 2,5 mm2
    Flexibel mit Aderendhülse 2x0.75 bis 2,5 mm2
  • Schutzart:
    acc. IEC 60529, IEC 60947-1, EN 60529 Coil Terminals IP20
    acc. IEC 60529, IEC 60947-1, EN 60529 Main Terminals IP00
  • Terminal-Typ:
    Hauptstromkreis: Bars

Umwelt

  • Umgebungstemperatur:
    In der Nähe Schütz Ausgestattet mit Thermal O/L Relay (0.85 ... 1.1 Uc) -25...+50 °C
    In der Nähe Schütz ohne Thermal O/L Relay (0.85 ... 1.1 Uc) -40...+70 °C
    In der Nähe Schütz für Lagerung -40...+70 °C
  • Maximale Betriebshöhe Zulässig:
    3000 m
  • RoHS Status:
    Nach der EU-Richtlinie 2002/95/EC August 18, 2005 und änderung

Technische UL/CSA

  • Maximale Betriebsspannung UL/CSA:
    Main Circuit 600 V
  • General Use Rating UL/CSA:
    (600 V AC) 520 EIN
  • PS-Bewertung UL/CSA:
    (208 V AC) Three-Phase 125 PS
    (440 ... 480 V AC) Dreiphasen-300 PS
    (550 ... 600 V AC) Dreiphasen-350 Hp
    (220 ... 240 V (AC) dreiphasig 150 PS
    (200 V AC) Three-Phase 125 PS

Zertifikate und Erklärungen (Dokument-Nummer)

Klassifikationen

  • E-nummer:
    3210168
  • ETIM 5:
    EC000066 - Magnet contactor, AC-switching
  • UNSPSC:
    39121529

ETIM for 1SFL607002R1400 Niederspannungsschaltgeräte (EC000066)
Merkmal Wert
Bemessungssteuerspeisespannung AC 50 Hz (EF003978) 250 V
Bemessungssteuerspeisespannung AC 60 Hz (EF003979) 250 V
Bemessungssteuerspeisespannung DC (EF003980) 250 V
Spannungsart zur Betätigung (EF008242) AC/DC
Bemessungsbetriebsstrom Ie bei AC-1, 400 V (EF001393) 600 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V (EF001392) 370 A
Bemessungsbetriebsleistung bei AC-3, 400 V (EF001364) 200 kW
Bemessungsbetriebsleistung NEMA (EF011960) 111.8550 kW
Geeignet für Reiheneinbau (EF001126) Nein
Anzahl der Hilfskontakte als Schließer (EF001376) 0
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anschlussart Hauptstromkreis (EF006819) Schraubanschluss
Anzahl der Öffner als Hauptkontakte (EF001375) 0
Anzahl der Schließer als Hauptkontakte (EF001374) 3

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF CATALOGUE MOTOR PROTECTION EN.pdf 240 Mbytes
AF370-30-00-14 Contactor - ABB - AF370-30-00-14 - 1SFL607002R1400 97 Kbytes AF370-30-00-14 Contactor - ABB - AF370-30-00-14 - 1SFL607002R1400
AF370-30-00-14 1SFL607002R1400 ABB AF370-30-00-14 Schütz 83 Kbytes AF370-30-00-14 Contactor - ABB - AF370-30-00-14 - 1SFL607002R1400
