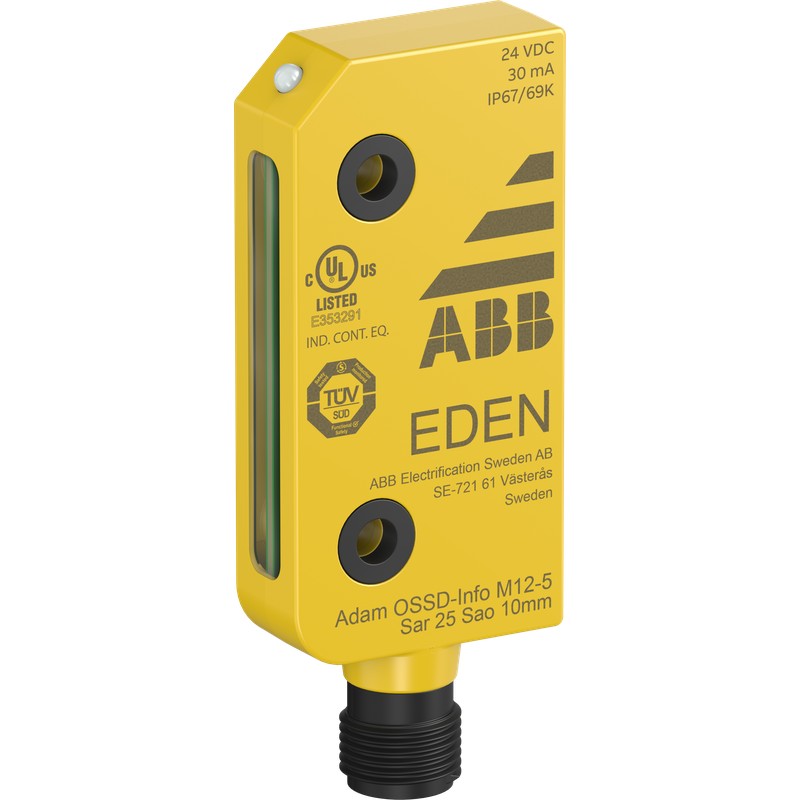

2TLA020051R5400 ABB Adam OSSD-Info M12-5 kontakte
2TLA020051R5400
ABB
Adam OSSD-Info M12-5 kontakte
Adam OSSD-Info M12-5 Anschlüsse
Adam OSSD-Info M12-5 Sicherheitssensor
Sensoren > Magnetischer Näherungsschalter
Zäune und Rolltore
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Bestelldaten | |
|---|---|
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 8536508000 |
| Baureihe | Eden |
| Produktname | Sicherheitssensor |
| Funktion | Berührungsloser Sicherheits-Sensor zur Verwendung als Verriegelungsgerät - Aktor separat bestellen |
| Unterfunktion | Info-Signal |
| Statusanzeige | Ja |
| Hauptdokumente | |
| Datenblatt, technische Information | 2TLC010044L0201 |
| Datenblatt, technische Information (Teil 2) | 2TLC172211D0201 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| EPLAN Daten | 9AAC170156_EPLAN |
| Marketing-Video | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2TLC172272M0201 |
| Montageart | Not flat |
| Abmessungen | |
| Tiefe (Netto-Abmessung) | 12 mm |
| Höhe (Netto-Abmessung) | 75.2 mm |
| Breite (Netto-Abmessung) | 30 mm |
| Nettogewicht | 0.026 kg |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Safety Information | |
| Zertifizierungsstelle | TÜV Süd |
| Sicherheitkategorie | 4 |
| Leistungsstufe (PL) | bis e |
| Sicherheitskategorie gemäß | 3 |
| Technische Daten | |
| Signalart | OSSD |
| Anschlusskonfiguration | Kaskadierung möglich |
| Anzahl Ausgänge | (nicht ausfallsichere, unverzögerte Kontakte) 0 |
| (nicht ausfallsichere, unverzögerte Halbleiter) 1 | |
| Ansprechbereich (Sn) | 15 mm |
| Beschichtung | Nein |
| Wahrscheinlichkeit eines gefährlichen Ausfalls je Stunde (PFH) (PFDH) | 4.5 10-9 Stunde(n) |
| Bemessungssteuerspeisespannung (Us) | 24 V DC |
| Technische Daten UL/CSA | |
| Gehäuseart UL/CSA | 4X |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... 70 °C |
| (Lagerung) -40 ... +70 °C | |
| Schutzart | IP67 |
| IP69K | |
| Werkstoff | Gehäuse: Kunststoff (PBT), unbeschichtet; Formgebung: Epoxidharz |
| Beschichtung Gehäuse: unbeschichtet | |
| Formteil: Epoxid | |
| Betriebsfeuchtigkeit (RHamb) | 35% ... 85 % (keine Vereisung, keine Kondensation) |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2022-006480 |
| RoHS Erklärung | 2CMT2022-006499 |
| SCIP | cbbc22e5-771f-4bd3-b31a-8d28cb4437fa Schweden (SE) |
| Vereinfachtes SCIP | eacc2cea-59e6-4079-a330-3c9f6e3a781f Belgien (BE) |
| 58012b90-62cc-495b-b5db-c0b8d797eff2 Portugal (PT) | |
| d0354346-9016-4cb7-9280-6d8c737aaedb Deutschland (DE) | |
| 11d36ce9-0034-44d2-b3b9-4863fd983298 Bulgarien (BG) | |
| 5c3ac2ee-b157-44fe-a526-bb1977b65253 Italien (IT) | |
| f7f6fe5f-1be8-4c60-adde-e62e7151b02a Schweden (SE) | |
| 0b85351a-1410-4b6a-a2f8-6e6d480b4289 Polen (PL) | |
| 926e1b0a-3701-4eff-8014-da7082164e47 Frankreich (FR) | |
| 5fa770bb-5307-41c8-b14e-e49e826c55e4 Deutschland (DE) | |
| 7c8b1658-a6f7-4976-a939-7174715ecc22 Frankreich (FR) | |
| d9f08165-b065-44bf-bba4-bf295a6246d4 Ungarn (HU) | |
| 2bca86d1-7c5b-47d0-998b-46e398aa665d Spanien (ES) | |
| fb82a091-ca5f-4bce-a992-2b604124c8e1 Belgien (BE) | |
| 1a481684-4fdd-4ae7-8e0a-5939c56cbcb1 Deutschland (DE) | |
| 682175ca-266d-4d5a-bde0-e7b76530e5d7 Polen (PL) | |
| 982e88ec-82de-46d5-8029-abce119fae1b Norwegen (NO) | |
| f087e91f-6287-4991-94f8-17878007d30b Finnland (FI) | |
| 39ba6110-d83e-49d4-8713-cf6aa3d6fdec Deutschland (DE) | |
| 5a219d4d-bfec-48fa-b6c6-d28dc41b6204 Dänemark (DK) | |
| 2ef86b82-f721-44c3-b543-b07d6f5495bb Deutschland (DE) | |
| 60d07686-c8f9-4a49-8ada-1c009e2ba10e Kroatien (CR) | |
| 0bec360e-f50a-4588-ac85-a4b28cd48754 Tschechische Republik (CZ) | |
| 7d75357b-b82c-4a3b-9659-ac8403ce11d6 Polen (PL) | |
| ff383906-1621-4945-a145-0db64455fa09 Niederlande (NL) | |
| 8978e607-f10b-4387-a2db-610a0d432ae3 Ungarn (HU) | |
| cfb906ae-89f5-43d2-b16d-ce8e6deb36d6 Estland (EE) | |
| 94e23e2e-92ea-45c2-9ae1-80f6ae96eaf9 Griechenland (GR) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006522 |
| WEEE B2C / B2B | B2B |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| ABB EcoSolutions | |
| Umweltprodukterklärung - EPD | 2TLC010222D0201 |
| Zertifikate und Deklarationen | |
| cULus Zertifikat | 2TLC172264D0201 |
| Konformitätserklärung - CE | 2TLC172261D0201 |
| Konformitätserklärung - UKCA | 2TLC010160D0201 |
| TÜV Zertifikat | 2TLC172297D0201 |
| UL Zertifikat | 2TLC172264D0201 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 0.016 m |
| Länge Verpackungseinheit 1 | 0.075 m |
| Höhe Verpackungseinheit 1 | 0.075 m |
| Bruttogewicht Verpackungseinheit 1 | 0.052 kg |
| EAN Verpackungseinheit 1 | 7350024480337 |
| Externe Klassifizierungen und Normen | |
| eClass | V11.0 : 27272402 |
| ETIM 7 | EC002544 - Magnetischer Näherungsschalter |
| ETIM 8 | EC002544 - Magnetischer Näherungsschalter |
| ETIM 9 | EC002544 - Magnetischer Näherungsschalter |
| IDEA Granular Category Code (IGCC) | 6147 >> Non contact sensors |
| UNSPSC | 41111916 |
| Kennbuchstabe (elektrische Betriebsmittel) | B |
| E-Nummer (Finnland) | 2314983 |
| E-Nummer (Schweden) | 3830215 |
| Merkmal | Wert |
|---|---|
| Anzahl der Halbleiter-Ausgänge mit Meldefunktion (EF003945) | 1 |
| Anzahl der kontaktbehafteten Ausgänge mit Meldefunktion (EF003946) | 0 |
| Art der Betätigung (EF006949) | Transponder |
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation (EF003956) | sonstige |
| Ausführung des elektrischen Anschlusses (EF003961) | Steckverbinder M12 |
| Ausführung des Schaltausgangs (EF003962) | PNP |
| Breite des Sensors (EF007094) | 30 mm |
| Höhe des Sensors (EF007283) | 75.2 mm |
| Länge des Sensors (EF007334) | 12 mm |
| Explosionsschutz-Kategorie für Gas (EF003997) | ohne |
| Explosionsschutz-Kategorie für Staub (EF003998) | ohne |
| Gehäusebauform (EF004008) | Sonderbauform |
| Werkstoff des Gehäuses (EF001596) | Kunststoff |
| Beschichtung Gehäuse (EF001601) | unbeschichtet |
| Gesicherter Schaltabstand AUS (EF004011) | 25 mm |
| Gesicherter Schaltabstand EIN (EF004012) | 10 mm |
| SIL nach IEC 61508 (EF009889) | 3 |
| Performance Level nach EN ISO 13849-1 (EF007399) | Level e |
| Max. Ausgangsstrom am sicheren Ausgang (EF004035) | 0.05 mA |
| Umgebungstemperatur (EF002386) | -40 °C |
| Mechanische Einbaubedingung für Sensor (EF004041) | nicht bündig |
| Bemessungsversorgungsspannung DC (EF007078) | 24 V |
| Spannungsart (EF000187) | DC |
| Quer-/Kurzschlusserkennung möglich (EF004093) | Ja |
| Schaltabstand (EF003647) | 15 mm |
| Mit Überwachungsfunktion nachgeschalteter Geräte (EF004052) | Ja |
| Geeignet für Sicherheitsfunktionen (EF001597) | Ja |
| Mit Statusanzeige (EF001602) | Ja |
| Schutzart (IP) (EF005474) | IP67 |
