ABBElektronische Motorschutzrelais ELECTRONIC MOTOR PROTECTION RELAYS MX116 AND MX1321SAM201910R1004 ABB AA1-400 Shunt Trip

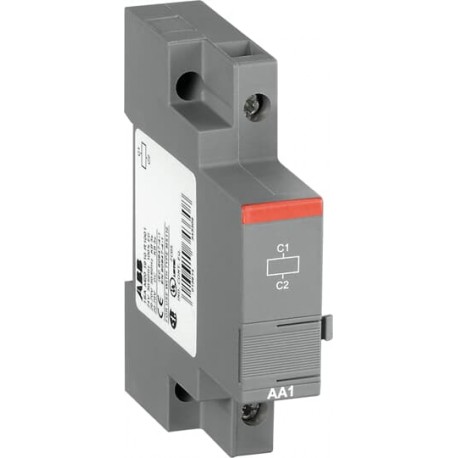

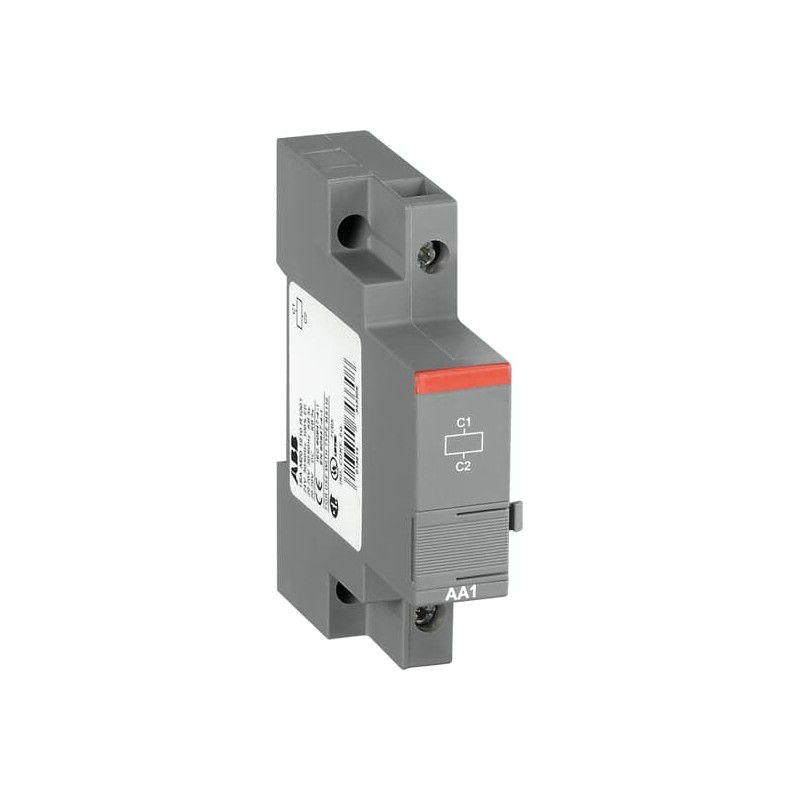

ABB 1SAM201910R1004 1SAM201910R1004 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

1SAM201910R1004 ABB AA1-400 Shunt Trip

Artikel-Nr.: 1SAM201910R1004

Hersteller: ABB

Beschreibung:

AA1-400 Shunt Trip
AA1-400 BO. EM.350-415V50/60HZ P/MS116/32
Arbeitsstromauslöser 350-415V AC linksseitiger Anbau

Kategorien:

  • Niederspannungsschaltgeräte > Arbeitsstromauslöser
  • ABB > Elektronische Motorschutzrelais > Electronic motor protection relays Mx116 and Mx132

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • PDF
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 31,48 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85365080
Hauptdokumente
Datenblatt, technische Information1SBC100214C0202
Montage- und Betriebsanleitung2CDC131011M6802
2CDC131034M6801
2CDC131022M6802
2CDC131120M6801
2CDC131081M6801
2CDC131082M6801
Montage- und Betriebsanleitung Teil 31SBC100214C0202
CAD Maßzeichnung2CDC001079B0201
Abmessungen
Breite (Netto-Abmessung)18 mm
Höhe (Netto-Abmessung)90 mm
Tiefe (Netto-Abmessung)75.5 mm
Nettogewicht0.1 kg
Technische Daten
Bemessungsfrequenz (f)Hilfsstromkreis 50 Hz
Hilfsstromkreis 60 Hz
Hilfsstromkreis DC
Bemessungsstoßspannungsfestigkeit (Uimp)Hilfsstromkreis 6 kV
Bemessungsisolationsspannung (Ui)690 V
Verlustleistung29.5 W
AnschlussartSchraubklemme
Anschlussmöglichkeit-Hilfsstromkreisflexibel mit Aderendhülse 1/2x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 1x 0.75 ... 2.5 mm²
flexibel mit isolierter Aderendhülse 2x 0.75 ... 1.5 mm²
flexibel 1/2x 0.75 ... 2.5 mm²
starr 1/2x 1 ... 4 mm²
AnzugsdrehmomentHilfsstromkreis 0.8 ... 1.2 N·m
AbisolierlängeHilfsstromkreis 10 mm
Empfohlener SchraubendreherNr. 2 Pozidriv
EinbaulagePosition 1 bis 6
NormenCSA 22.2 No. 14
IEC/EN 60947-1
IEC/EN 60947-4-1
UL 508
UL 60947-1
UL 60947-4-1
AnmerkungenBitte beachten Sie 15 min OFF-Zeit nach 5s ON-Zeit.
Die mechanische und elektrische Lebensdauer von manuellen Motorstartern in Kombination mit UA1/AA1 ist reduziert. Die Werte sind auf Anfrage erhältlich.
Technische Daten UL/CSA
Anschlussmöglichkeit-Hilfsstromkreis UL/CSAflexibel 1/2x 16-12 AWG
mehrdrähtig 1/2x 16-12 AWG
Anzugsdrehmoment UL/CSAHilfsstromkreis 7 in·lb
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +60 °C
(Lagerung) -50 ... +80 °C
Schockfestigkeit nach IEC/EN 60068-2-2711 ms pulsierend 15g
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SAA963005-4502
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006539
WEEE B2C / B2BB2B
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
Zertifikate und Deklarationen
ABS Zertifikat1SAA963001-0101
BV Zertifikat1SAA963002-0201
cUL ZertifikatcUL_E137861
Konformitätserklärung - CE1SAD101100-3411
Konformitätserklärung - UKCA1SAD201100-3411
DNV GL Zertifikat1SAA963001-0304
LR Zertifikat1SAA963001-0502
1SAA918001-0501
RINA Zertifikat1SAA963002-0802
UL ZertifikatUL_E137861
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 193 mm
Länge Verpackungseinheit 125 mm
Höhe Verpackungseinheit 180 mm
Bruttogewicht Verpackungseinheit 10.11 kg
EAN Verpackungseinheit 14013614343360
Menge Verpackungseinheit 2Karton 80 Stück
Breite Verpackungseinheit 2280 mm
Länge Verpackungseinheit 2395 mm
Höhe Verpackungseinheit 2210 mm
Bruttogewicht Verpackungseinheit 29.175 kg
EAN Verpackungseinheit 24013614526077
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
ETIM 9EC001023 - Arbeitsstromauslöser
ETIM 10EC001023 - Arbeitsstromauslöser
eClassV11.0 : 27370418
UNSPSC39121521
IDEA Granular Category Code (IGCC)4879 >> Shunt release (for power circuit breaker)
E-Nummer (Norwegen)4364020

ETIM for 1SAM201910R1004 Niederspannungsschaltgeräte (EC001023)

MerkmalsnameBemessungssteuerspeisespannung AC 50 Hz (EF003978)
Merkmalswert350 V
MerkmalsnameBemessungssteuerspeisespannung AC 60 Hz (EF003979)
Merkmalswert350 V
MerkmalsnameBemessungssteuerspeisespannung DC (EF003980)
Merkmalswert350 V
MerkmalsnameSpannungsart zur Betätigung (EF008242)
MerkmalswertAC/DC
MerkmalsnameAnfangswert des unverzögerten Kurzschlussauslöser-Einstellbereiches (EF008187)
Merkmalswert0 A
MerkmalsnameEndwert des unverzögerten Kurzschlussauslöser-Einstellbereiches (EF008188)
Merkmalswert0 A
MerkmalsnameLeistungsaufnahme (EF000346)
Merkmalswert29.5 W
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSchraubanschluss
MerkmalsnameAnzahl der Kontakte als Schließer (EF008256)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Öffner (EF008255)
Merkmalswert0
MerkmalsnameAnzahl der Kontakte als Wechsler (EF008257)
Merkmalswert0
MerkmalsnameGeeignet für Leistungsschalter (EF005863)
MerkmalswertNein
MerkmalsnameGeeignet für Lastschalter (EF001543)
MerkmalswertNein
MerkmalsnameGeeignet für Motorschutzschalter (EF005826)
MerkmalswertJa
MerkmalsnameGeeignet für Überlastrelais (EF001545)
MerkmalswertNein
