ABBSicherheitsrelais 2TLA010070R0401 ABB Sentry USR22P Sicherheitsrelais Push-In

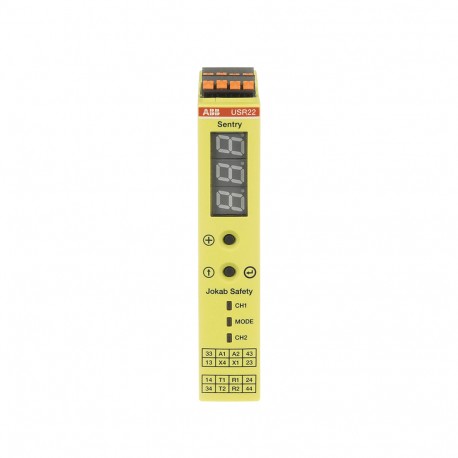

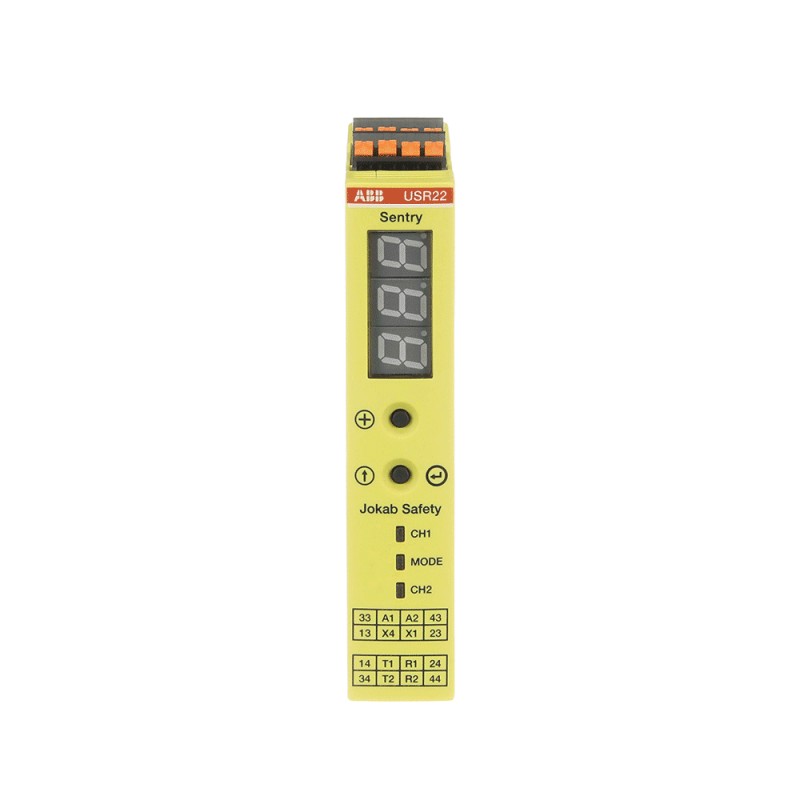

ABB 2TLA010070R0401 2TLA010070R0401 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2TLA010070R0401 ABB Sentry USR22P Sicherheitsrelais Push-In

Artikel-Nr.: 2TLA010070R0401

Hersteller: ABB

Beschreibung:

Sentry USR22P Sicherheitsrelais Push-In
Universeller Sicherheitsrelais-/Sicherheitstimer mit Relaisausgängen 2NO+2 verzögerbarem NO, +24VDC Stromversorgung und Einschubfederklemmen. Zur Überwachung von Sicherheitseinrichtungen mit Kontakten, 1 oder 2 äquivalenten oder antivalenten Kanälen, Sicherheitseinrichtungen mit OSSD-Ausgängen, Zweihandgeräten, Sicherheitsmatten und Sicherheitskanten/Stoßfängern. Timer-Funktion 0-999 Sekunden mit einer besseren Genauigkeit als 1%: OFF-Delay, ON-Delay, Time Bypass und Time Reset. Ein Display auf der Vorderseite erleichtert die Konfiguration und Fehlerbehebung durch die Anzeige von Fehlercodes und Fehlerprotokoll. Eine benutzerdefinierte Konfiguration kann durch ein Kennwort geschützt werden. Manuelles oder automatisches Zurücksetzen wählbar.

Kategorien:

  • Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
  • ABB > Sicherheitsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 258,91 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

b'

\n

Allgemeine Informationen

\n
\n
\n\nErweiterter Produkttyp:\n\n\n\n
Wachposten USR22P
\n\n
\n
\n\nProdukt-ID:\n\n\n\n
2TLA010070R0401
\n\n
\n
\n\nEan:\n\n\n\n
7350024486353
\n\n
\n
\n\nKatalogbeschreibung:\n\n\n\n
Sentry USR22P Sicherheitsrelais
\n\n
\n
\n\nLange Beschreibung:\n\n\n\n
Universelles Sicherheitsrelais/Sicherheitstimer mit Relaisausgängen 2NO+2 verzögerbarem NO, +24VDC Stromversorgung und Einschubfederklemmen.\nFür die Überwachung von Sicherheitseinrichtungen mit Kontakten, 1 oder 2 äquivalenten oder antivalenten Kanälen, Sicherheitseinrichtungen mit OSSD-Ausgängen, Zweihandgeräten, Sicherheitsmatten und Sicherheitskanten/Stoßfängern.\nTimerfunktion 0-999 Sekunden mit einer besseren Genauigkeit als 1%:  OFF-Delay, ON-Delay, Time Bypass und Time Reset.\nEin Display auf der Vorderseite erleichtert die Konfiguration und Fehlerbehebung durch die Anzeige von Fehlercodes und Fehlerprotokoll. Eine benutzerdefinierte Konfiguration kann durch ein Kennwort geschützt werden.\nManuales oder automatisches Zurücksetzen wählbar.
\n\n
\n
\n\n
\n \n
\n
\n\n

Bestellung

\n\n
\n
\n\nMindestbestellmenge:\n\n\n\n
1 Stück
\n\n
\n
\n\nZolltarifnummer:\n\n\n\n
85364900
\n\n
\n
\n\n\n
\n
\n\n

Beliebte Downloads

\n\n
\n
\n\nDatenblatt, Technische Informationen:\n\n\n\n2TLC010037L0201\n
\n
\n\nAnleitungen und Handbücher:\n\n\n\n2TLC010073M0201\n
\n
\n\nDimensionsdiagramm:\n\n\n\n2TLC010001U0201\n
\n
\n\nSchaltplan:\n\n\n\n2TLC010017T0001\n
\n
\n\nMarketing-Video:\n\n\n\n2TL010019N0201
\n2TLC010018N0201\n
\n
\n\n\n
\n
\n\n

Dimensionen

\n\n
\n
\n\nProduktnetztiefe / Länge:\n\n\n\n
120 mm
\n\n
\n
\n\nProdukt-Nettohöhe:\n\n\n\n
120 mm
\n\n
\n
\n\nProduktnetzbreite:\n\n\n\n
22,5 mm
\n\n
\n
\n\nProdukt-Nettogewicht:\n\n\n\n
0,229 kg
\n\n
\n
\n\n\n
\n
\n\n

Technische

\n\n
\n
\n\nSchutzgrad:\n\n\n\n
IP20
\n\n
\n
\n\nAnzahl der Ausgänge:\n\n\n\n
Ausfallsicher, verzögerte Kontakte 2
\n
\n
Ausfallsicher (Relais) 2
\n\n
\n
\n\nLeistungsniveau (PL):\n\n\n\n
Bis zu e
\n\n
\n
\n\nNenn-Versorgungsspannung (Us):\n\n\n\n
24 V DC
\n\n
\n
\n\n\n
\n
\n\n

Zertifikate und Deklarationen (Dokumentnummer)

\n\n
\n
\n\nKonformitätserklärung - CCC:\n\n\n\n2020980303000244\n
\n
\n\nKonformitätserklärung - CE:\n\n\n\n2TLC010010D0201\n
\n
\n\nAnleitungen und Handbücher:\n\n\n\n2TLC010073M0201\n
\n
\n\nTÜV-Zertifikat:\n\n\n\n2TLC010008D0201\n
\n
\n\n\n
\n
\n\n

Klassifizierungen

\n\n
\n
\n\nObjektklassifizierungscode:\n\n\n\n
K
\n\n
\n
\n\nETIM 7:\n\n\n\n
EC001449 - Gerät zur Überwachung sicherheitsrelevanter Schaltungen
\n\n
\n
\n\nEclass:\n\n\n\n
V11.0 : 27371819
\n\n
\n
\n\nE-Nummer (Schweden):\n\n\n\n
3861423
\n\n
\n
\n\n\n
\n\n \n \n \n
\n \n
'

ETIM for 2TLA010070R0401 Relais (EC001449)

MerkmalsnameAusführung (EF000010)
Merkmalswertsonstige
MerkmalsnameGeeignet zur Überwachung von Positionsschaltern (EF007270)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von NOT-AUS-Kreisen (EF007268)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von Ventilen (EF007272)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von taktilen Sensoren (EF007271)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von Magnetschaltern (EF007266)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von Näherungsschaltern (EF007267)
MerkmalswertJa
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSteckanschluss
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertJa
MerkmalsnameAuswertung der Eingänge (EF008245)
Merkmalswertein- und zweikanalig
MerkmalsnameMit Starteingang (EF003342)
MerkmalswertJa
MerkmalsnameMit Mutingfunktion (EF004057)
MerkmalswertNein
MerkmalsnameMit Rückführkreis (EF003343)
MerkmalswertJa
MerkmalsnameRückfallverzögerung (EF001129)
Merkmalswert20 s
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344)
Merkmalswert2
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345)
Merkmalswert2
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351)
Merkmalswert0
MerkmalsnameSicherheitstyp nach IEC 61496-1 (EF004105)
Merkmalswert4
MerkmalsnameStoppkategorie nach IEC 60204 (EF007498)
Merkmalswert0 + 1
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
MerkmalswertLevel e
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswert3
MerkmalsnameMit Zulassung für BG BIA (EF004145)
MerkmalswertNein
MerkmalsnameMit Zulassung nach UL (EF001783)
MerkmalswertJa
MerkmalsnameBreite (EF000008)
Merkmalswert22.5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert120 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert120 mm
