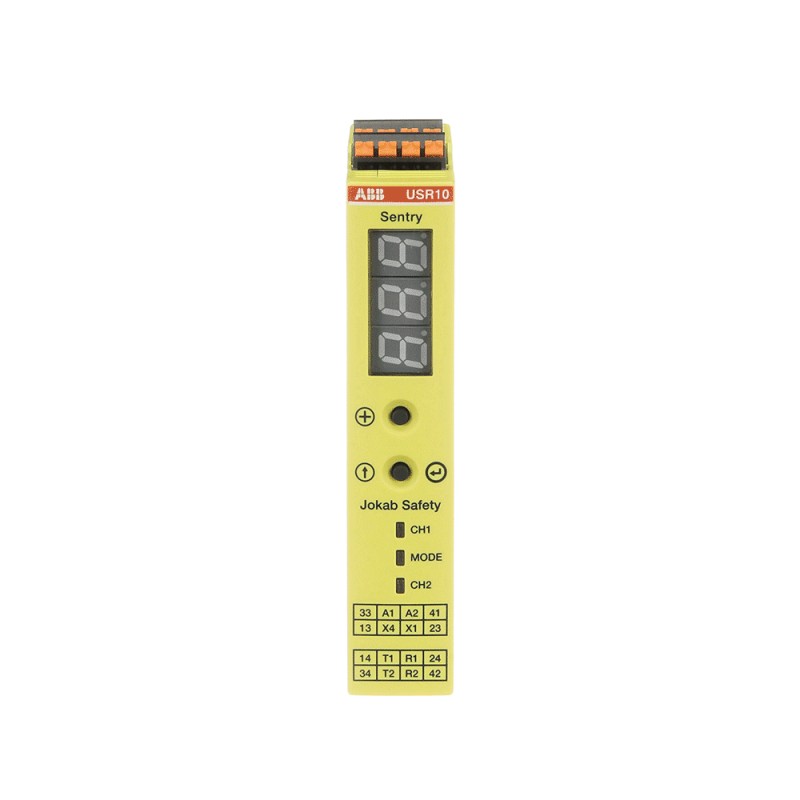

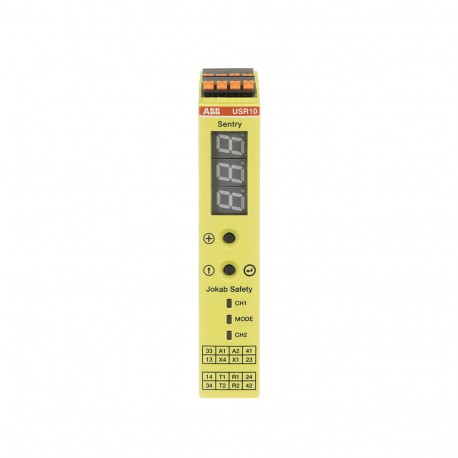

2TLA010070R0001 ABB Sentry USR10P Sicherheitsrelais Push-In Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2TLA010070R0001 ABB Sentry USR10P Sicherheitsrelais Push-In

2TLA010070R0001

ABB

Sentry USR10P Sicherheitsrelais Push-In

Sentry USR10P Sicherheitsrelais

Mehr Infos


Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen

Sicherheitsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $280.02
Stückpreis: $280.02
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
EAN7350024486346
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2TLC010037L0201
Montage- und Betriebsanleitung2TLC010072M0201
CAD Maßzeichnung2CDC001079B0201
Maßzeichnung2TLC010001U0201
Verdrahtungsplan2TLC010016T0001
EPLAN Daten9AAC188684_EPLAN
Marketing-Video2TLC010019N0201
2TLC010018N0201
Abmessungen
Breite (Netto-Abmessung)22.5 mm
Höhe (Netto-Abmessung)120 mm
Tiefe (Netto-Abmessung)120 mm
Nettogewicht0.229 kg
Technische Daten
FunktionSicherheitsrelais zur Überwachung von Sicherheitseinrichtungen
Unterfunktionkonfigurierbar (Input-Typ, Timer Typ, Zeit) mit Display (Fehleranzeige und Fehlerspeicher)
Zeitrelaistypmultifunktional
Zeitbereich0 ... 999 seconds
Bemessungssteuerspeisespannung (Us)24 V DC
Bemessungsbetriebsstrom AC-15 (Ie)5 A
Bemessungsbetriebsstrom DC-13 (Ie)6 A
SchutzartIP20
AnschlussmöglichkeitCrimp-Pin 1x0.2...2.5 mm²
Crimp-Pin 2x0.25...1.5 mm²
flexibel mit Aderendhülse 1x0.2...2.5 mm²
flexibel mit Aderendhülse 2x0.25...1.5 mm²
starr 1x0.2...2.5 mm²
starr 2x0.25...1.5 mm²
Abisolierlänge6.5 mm
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
NormenIS0 13849
Technische Daten UL/CSA
Anschlussmöglichkeit UL/CSACrimp-Pin 1x 24-14 AWG
flexibel mit Aderendhülse 1x 24-14 AWG
starr 1x 24-14 AWG
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +65 °C
(Lagerung) -40 ... +70 °C
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2022-006480
RoHS Erklärung2CMT2022-006499
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
SCIP1ee29a20-2ed0-492a-831f-9e7bea8dfdeb Deutschland (DE)
Vereinfachtes SCIP06371726-eb1c-4d4f-bf5e-7da183724d60 Frankreich (FR)
12f17cb6-16d3-4902-a44b-0760a49b0494 Deutschland (DE)
133d4ee0-f088-47d4-80f3-dde51441d8f3 Belgien (BE)
20603151-2291-4e60-91b7-64612f229420 Polen (PL)
22e044a8-d55d-43e7-9213-e27e9cf78eb2 Polen (PL)
2311444c-7457-4a54-a7a6-ca46f4f62e5d Deutschland (DE)
2c58ffa4-8965-46b7-a034-6749d3da2d1a Finnland (FI)
536a2257-d227-4223-80ca-c40e7dd4d344 Frankreich (FR)
62a749fe-13a4-4938-bff1-1906db39fccc Ungarn (HU)
7efa128c-d603-4b03-be9c-3cc3aba3ec06 Bulgarien (BG)
809ce63b-32dc-4357-8b27-d7b6322dba49 Dänemark (DK)
8bca0e54-0614-4f37-9333-0b30af9e4c1f Ungarn (HU)
a5a7f339-7936-4148-ad5b-238a80540579 Spanien (ES)
b2e4834b-4142-42ee-ba6b-6c75085a76c0 Belgien (BE)
b56ddc76-61af-4d1e-b816-028479ebe24d Portugal (PT)
b6e19af8-8cf4-404a-969d-3166ef182815 Estland (EE)
b9d36e1c-ae43-4292-be2c-60827d078f53 Schweden (SE)
bb7b3c11-f778-4db4-8e15-3ce2c3c4e971 Niederlande (NL)
c065ea3c-f15c-45cb-97cf-811d280432b9 Griechenland (GR)
cf649712-a807-4cf9-855d-9dfba4a2fa9b Kroatien (CR)
d1bb8606-5985-4cab-b430-25030088d8d3 Deutschland (DE)
d3a38603-f1eb-46a7-b530-c3aadcb306e4 Deutschland (DE)
d481e0df-2ee3-4153-8d84-023021956871 Polen (PL)
e56abcb9-5a00-48bc-a9dd-cdc6945d220b Italien (IT)
eaa9e7f0-4688-4836-a64f-930859914e8e Schweden (SE)
f398c663-4806-46a2-8a09-0c2217358120 Norwegen (NO)
ffbdf423-eb01-48c8-9f9e-a2ed41091329 Tschechische Republik (CZ)
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006522
Zertifikate und Deklarationen
CB Zertifikat2TLC010014D0201
CQC ZertifikatCQC2017010303977544
cUL Zertifikat2TLC010006D0201
Konformitätserklärung - CCC2020980303000244
Konformitätserklärung - CE2TLC010010D0201
Konformitätserklärung - UKCA2TLC010190D0201
TÜV Zertifikat2TLC010008D0201
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1125 mm
Länge Verpackungseinheit 131 mm
Höhe Verpackungseinheit 1129 mm
Bruttogewicht Verpackungseinheit 10.29 kg
EAN Verpackungseinheit 17350024486346
Menge Verpackungseinheit 236 Stück
Breite Verpackungseinheit 2280 mm
Länge Verpackungseinheit 2395 mm
Höhe Verpackungseinheit 2210 mm
Bruttogewicht Verpackungseinheit 210.7 kg
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
ETIM 8EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
ETIM 9EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
eClassV11.0 : 27371819
UNSPSC39122331
E-Nummer (Finnland)2712906
E-Nummer (Schweden)3861421

ETIM for 2TLA010070R0001 Relais (EC001449)
Merkmal Wert
Ausführung (EF000010) sonstige
Geeignet zur Überwachung von Positionsschaltern (EF007270) Ja
Geeignet zur Überwachung von NOT-AUS-Kreisen (EF007268) Ja
Geeignet zur Überwachung von Ventilen (EF007272) Ja
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269) Ja
Geeignet zur Überwachung von taktilen Sensoren (EF007271) Ja
Geeignet zur Überwachung von Magnetschaltern (EF007266) Ja
Geeignet zur Überwachung von Näherungsschaltern (EF007267) Ja
Ausführung des elektrischen Anschlusses (EF003961) Steckanschluss
Tragschienenmontage möglich (EF003972) Ja
Mit abnehmbaren Klemmen (EF003340) Ja
Auswertung der Eingänge (EF008245) ein- und zweikanalig
Mit Starteingang (EF003342) Ja
Mit Mutingfunktion (EF004057) Nein
Mit Rückführkreis (EF003343) Ja
Rückfallverzögerung (EF001129) 20 s
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344) 4
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345) 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346) 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347) 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348) 0
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349) 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350) 0
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351) 0
Sicherheitstyp nach IEC 61496-1 (EF004105) 4
Stoppkategorie nach IEC 60204 (EF007498) 0 + 1
Performance Level nach EN ISO 13849-1 (EF007399) Level e
SIL nach IEC 61508 (EF009889) 3
Mit Zulassung für BG BIA (EF004145) Nein
Mit Zulassung nach UL (EF001783) Ja
Breite (EF000008) 22.5 mm
Höhe (EF000040) 120 mm
Tiefe (EF000049) 120 mm
