Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

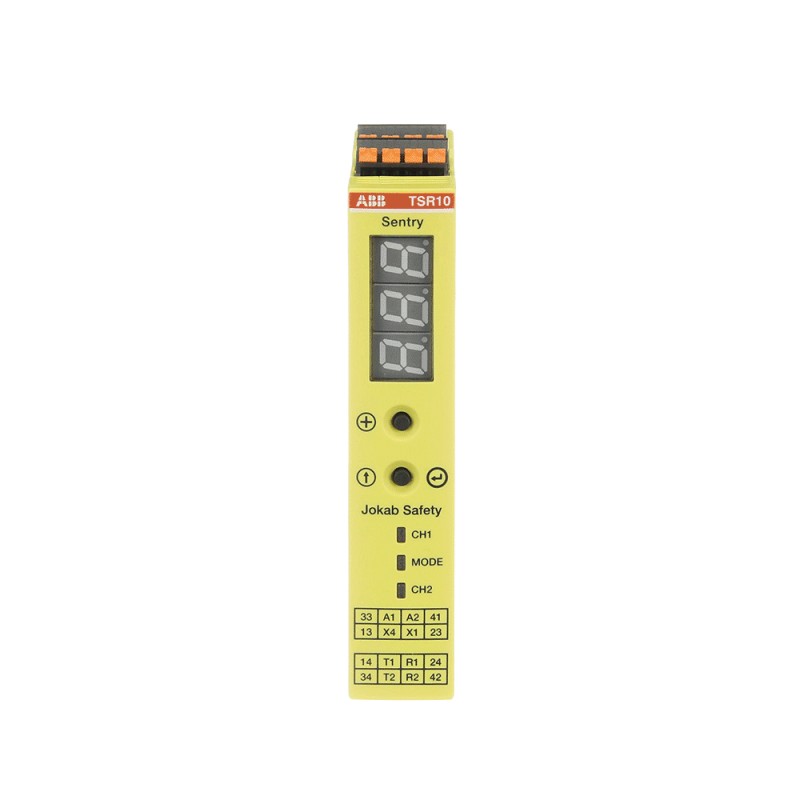

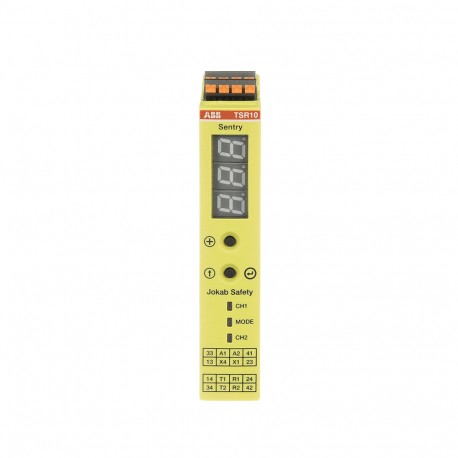

2TLA010060R0001 ABB Sentry TSR10P Push-In Sicherheitsrelais
Artikel-Nr.: 2TLA010060R0001
Hersteller: ABB
Beschreibung:
Sentry TSR10P Push-In Sicherheitsrelais
Sentry TSR10P Sicherheitsrelais
Kategorien:
- Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
- ABB > Sicherheitsrelais
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
- Mehr Infos
- ETIM
- Bewertungen
ZULETZT ANGESEHEN
MEHR INFOS
| Bestelldaten | |
|---|---|
| EAN | 7350024486315 |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85364900 |
| Hauptdokumente | |
| Datenblatt, technische Information | 2TLC010037L0201 |
| Montage- und Betriebsanleitung | 2TLC010069M0201 |
| CAD Maßzeichnung | 2CDC001079B0201 |
| Maßzeichnung | 2TLC010001U0201 |
| Verdrahtungsplan | 2TLC010013T0001 |
| EPLAN Daten | 9AAC188683_EPLAN |
| Marketing-Video | 2TLC010019N0201 |
| 2TLC010018N0201 | |
| Abmessungen | |
| Breite (Netto-Abmessung) | 22.5 mm |
| Höhe (Netto-Abmessung) | 120 mm |
| Tiefe (Netto-Abmessung) | 120 mm |
| Nettogewicht | 0.213 kg |
| Technische Daten | |
| Funktion | Sicherheitsrelais zur Überwachung von Sicherheitseinrichtungen |
| Unterfunktion | konfigurierbar (Input-Typ, Timer Typ, Zeit) mit Display (Fehleranzeige und Fehlerspeicher) |
| Zeitrelaistyp | multifunktional |
| Zeitbereich | 0 ... 999 seconds |
| Bemessungssteuerspeisespannung (Us) | 24 V DC |
| Bemessungsbetriebsstrom AC-15 (Ie) | 5 A |
| Bemessungsbetriebsstrom DC-13 (Ie) | 6 A |
| Schutzart | IP20 |
| Anschlussmöglichkeit | Crimp-Pin 1x0.2...2.5 mm² |
| Crimp-Pin 2x0.25...1.5 mm² | |
| flexibel mit Aderendhülse 1x0.2...2.5 mm² | |
| flexibel mit Aderendhülse 2x0.25...1.5 mm² | |
| starr 1x0.2...2.5 mm² | |
| starr 2x0.25...1.5 mm² | |
| Abisolierlänge | 6.5 mm |
| Montage auf DIN-Schiene | TH35-15 (35 x 15 mm Tragschiene) nach IEC 60715 |
| TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715 | |
| Normen | IS0 13849 |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | Crimp-Pin 1x 24-14 AWG |
| flexibel mit Aderendhülse 1x 24-14 AWG | |
| starr 1x 24-14 AWG | |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... +65 °C |
| (Lagerung) -40 ... +70 °C | |
| Material Compliance | |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 2CMT2022-006480 |
| RoHS Erklärung | 2CMT2022-006499 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| SCIP | d6996664-7410-4ce3-8fc3-3c944253b88c Deutschland (DE) |
| Vereinfachtes SCIP | 031b9640-2fdb-47da-8ddc-c2101c9429de Deutschland (DE) |
| 085df963-10bd-4705-a3a1-a95a60119740 Portugal (PT) | |
| 0c599ea1-acae-452c-bc3c-99c2db1ebfce Belgien (BE) | |
| 12aeec0c-8c65-45cc-b033-d43a7dfbf850 Deutschland (DE) | |
| 200d7aee-5563-4327-b92c-6468ba7612a7 Ungarn (HU) | |
| 391d39a5-ac50-4a99-8318-302e2f1048f4 Frankreich (FR) | |
| 51a1895c-d6c5-4706-85c0-aa1fb6bb6587 Spanien (ES) | |
| 564db2d0-3a8b-48c5-ba43-e65e86be9bea Tschechische Republik (CZ) | |
| 67f8ba02-1a1d-4e68-843b-19233d506145 Polen (PL) | |
| 6c275909-6486-4cbb-85c6-5adc3e109aa9 Schweden (SE) | |
| 6d9a2fe3-a3a2-46b4-a1d8-413c65de8a90 Schweden (SE) | |
| 7196325c-9d37-48e0-a333-3d4291f8d5fe Deutschland (DE) | |
| 8b4ef495-43c8-413d-92d6-1de93191e1e7 Polen (PL) | |
| 956d57c2-f863-4403-889f-72409dce8da7 Griechenland (GR) | |
| 974f8c83-341a-4ded-907d-2967f2d7b773 Norwegen (NO) | |
| 9cacdaa2-4b03-430c-ac3d-ae52a5b595b4 Deutschland (DE) | |
| 9de3f11a-c9d9-406f-813a-fd3c827b7e7f Ungarn (HU) | |
| 9ede84d5-d751-40dd-b93a-93b9c42ecad0 Bulgarien (BG) | |
| b8a195cd-5299-42f4-ac61-82e9a093f1e0 Polen (PL) | |
| bcc1e563-3208-4a8e-9a4f-86ed9a96e63d Belgien (BE) | |
| d1fc3173-169a-45b1-bc2d-62e67fcfa286 Italien (IT) | |
| de71422d-460e-4c06-8dd5-670281b74dcc Frankreich (FR) | |
| e480912c-7585-4dc5-8727-0672b5a2a466 Kroatien (CR) | |
| ea73795a-b865-4764-a2d9-320db16ff3d2 Finnland (FI) | |
| f1acc346-76a9-4555-8276-12edf7d1f3c0 Niederlande (NL) | |
| f263e086-914f-4a62-827c-02a9df5c168c Estland (EE) | |
| ff968a0d-c77a-4bc6-bce6-caebf1685b20 Dänemark (DK) | |
| Gefahrstoff-Überwachungsgesetz - TSCA | 2CMT2023-006522 |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | CQC2017010303977544 |
| cUL Zertifikat | 2TLC010006D0201 |
| Konformitätserklärung - CCC | 2020980303000244 |
| Konformitätserklärung - CE | 2TLC010010D0201 |
| Konformitätserklärung - UKCA | 2TLC010190D0201 |
| TÜV Zertifikat | 2TLC010008D0201 |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 125 mm |
| Länge Verpackungseinheit 1 | 31 mm |
| Höhe Verpackungseinheit 1 | 129 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.274 kg |
| EAN Verpackungseinheit 1 | 7350024486315 |
| Menge Verpackungseinheit 2 | 36 Stück |
| Breite Verpackungseinheit 2 | 280 mm |
| Länge Verpackungseinheit 2 | 395 mm |
| Höhe Verpackungseinheit 2 | 210 mm |
| Bruttogewicht Verpackungseinheit 2 | 10.2 kg |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| ETIM 7 | EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen |
| ETIM 8 | EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen |
| ETIM 9 | EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen |
| eClass | V11.0 : 27371819 |
| UNSPSC | 39122331 |
| E-Nummer (Finnland) | 2712903 |
| E-Nummer (Schweden) | 3861415 |
ETIM for 2TLA010060R0001 Relais (EC001449)
Merkmalsname
Merkmalswert
MerkmalsnameAusführung (EF000010)
Merkmalswertsonstige
MerkmalsnameGeeignet zur Überwachung von Positionsschaltern (EF007270)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von NOT-AUS-Kreisen (EF007268)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von Ventilen (EF007272)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von taktilen Sensoren (EF007271)
MerkmalswertNein
MerkmalsnameGeeignet zur Überwachung von Magnetschaltern (EF007266)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von Näherungsschaltern (EF007267)
MerkmalswertJa
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSteckanschluss
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertJa
MerkmalsnameAuswertung der Eingänge (EF008245)
Merkmalswertein- und zweikanalig
MerkmalsnameMit Starteingang (EF003342)
MerkmalswertJa
MerkmalsnameMit Mutingfunktion (EF004057)
MerkmalswertNein
MerkmalsnameMit Rückführkreis (EF003343)
MerkmalswertJa
MerkmalsnameRückfallverzögerung (EF001129)
Merkmalswert20 s
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345)
Merkmalswert4
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351)
Merkmalswert0
MerkmalsnameSicherheitstyp nach IEC 61496-1 (EF004105)
Merkmalswert4
MerkmalsnameStoppkategorie nach IEC 60204 (EF007498)
Merkmalswert0 + 1
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
MerkmalswertLevel e
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswert3
MerkmalsnameMit Zulassung für BG BIA (EF004145)
MerkmalswertNein
MerkmalsnameMit Zulassung nach UL (EF001783)
MerkmalswertJa
MerkmalsnameBreite (EF000008)
Merkmalswert22.5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert120 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert120 mm
