ABBSicherheitsrelais 2TLA010052R0401 ABB Sentry SSR32P Sicherheitsrelais Push-In

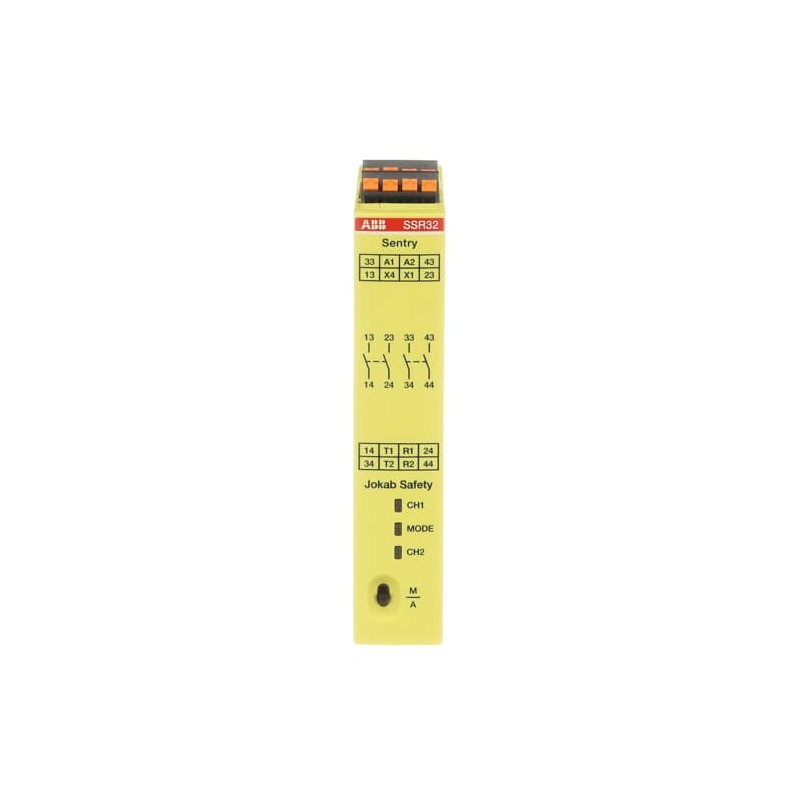

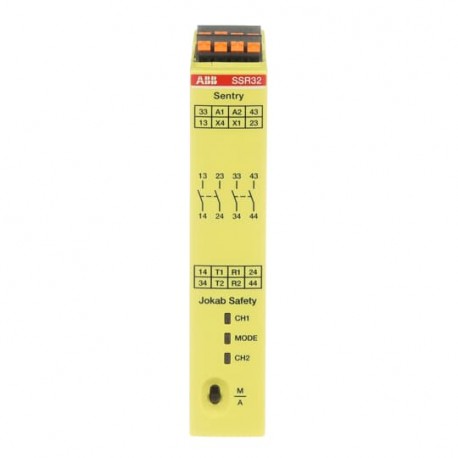

ABB 2TLA010052R0401 2TLA010052R0401 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2TLA010052R0401 ABB Sentry SSR32P Sicherheitsrelais Push-In

Artikel-Nr.: 2TLA010052R0401

Hersteller: ABB

Beschreibung:

Sentry SSR32P Sicherheitsrelais Push-In
Sentry SSR32P Sicherheitsrelais

Kategorien:

  • Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
  • ABB > Sicherheitsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 198,71 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Bestelldaten
EAN7350024486292
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2TLC010037L0201
Montage- und Betriebsanleitung2TLC010067M0201
CAD Maßzeichnung2CDC001079B0201
Maßzeichnung2TLC010001U0201
Verdrahtungsplan2TLC010011T0001
EPLAN Daten9AAC188686_EPLAN
Marketing-Video2TLC010019N0201
2TLC010018N0201
Abmessungen
Breite (Netto-Abmessung)22.5 mm
Höhe (Netto-Abmessung)120 mm
Tiefe (Netto-Abmessung)120 mm
Nettogewicht0.207 kg
Technische Daten
FunktionSicherheitsrelais zur Überwachung von Sicherheitseinrichtungen
UnterfunktionManuell/Auto Reset wählbar über Schalter
Zeitrelaistyprückfallverzögert
Zeitbereich0.5 second
Bemessungssteuerspeisespannung (Us)24 V DC
Bemessungsbetriebsstrom AC-15 (Ie)3 A
Bemessungsbetriebsstrom DC-13 (Ie)3 A
SchutzartIP20
AnschlussmöglichkeitCrimp-Pin 1x0.2...2.5 mm²
Crimp-Pin 2x0.25...1.5 mm²
flexibel mit Aderendhülse 1x0.2...2.5 mm²
flexibel mit Aderendhülse 2x0.25...1.5 mm²
starr 1x0.2...2.5 mm²
starr 2x0.25...1.5 mm²
Abisolierlänge6.5 mm
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
NormenIS0 13849
Technische Daten UL/CSA
Anschlussmöglichkeit UL/CSACrimp-Pin 1x 24-14 AWG
flexibel mit Aderendhülse 1x 24-14 AWG
starr 1x 24-14 AWG
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +65 °C
(Lagerung) -40 ... +70 °C
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2022-006480
RoHS Erklärung2CMT2022-006499
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006522
Zertifikate und Deklarationen
CQC ZertifikatCQC2017010303977544
cUL Zertifikat2TLC010006D0201
Konformitätserklärung - CCC2020980303000244
Konformitätserklärung - CE2TLC010010D0201
Konformitätserklärung - UKCA2TLC010190D0201
TÜV Zertifikat2TLC010008D0201
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1125 mm
Länge Verpackungseinheit 131 mm
Höhe Verpackungseinheit 1129 mm
Bruttogewicht Verpackungseinheit 10.268 kg
EAN Verpackungseinheit 17350024486292
Menge Verpackungseinheit 236 Stück
Breite Verpackungseinheit 2280 mm
Länge Verpackungseinheit 2395 mm
Höhe Verpackungseinheit 2210 mm
Bruttogewicht Verpackungseinheit 29.9 kg
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
ETIM 8EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
ETIM 9EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
eClassV11.0 : 27371819
UNSPSC39122331
E-Nummer (Finnland)2712901
E-Nummer (Schweden)3861411

ETIM for 2TLA010052R0401 Relais (EC001449)

MerkmalsnameAusführung (EF000010)
Merkmalswertsonstige
MerkmalsnameGeeignet zur Überwachung von Positionsschaltern (EF007270)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von NOT-AUS-Kreisen (EF007268)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von Ventilen (EF007272)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von taktilen Sensoren (EF007271)
MerkmalswertNein
MerkmalsnameGeeignet zur Überwachung von Magnetschaltern (EF007266)
MerkmalswertJa
MerkmalsnameGeeignet zur Überwachung von Näherungsschaltern (EF007267)
MerkmalswertJa
MerkmalsnameAusführung des elektrischen Anschlusses (EF003961)
MerkmalswertSteckanschluss
MerkmalsnameTragschienenmontage möglich (EF003972)
MerkmalswertJa
MerkmalsnameMit abnehmbaren Klemmen (EF003340)
MerkmalswertJa
MerkmalsnameAuswertung der Eingänge (EF008245)
Merkmalswertein- und zweikanalig
MerkmalsnameMit Starteingang (EF003342)
MerkmalswertJa
MerkmalsnameMit Mutingfunktion (EF004057)
MerkmalswertNein
MerkmalsnameMit Rückführkreis (EF003343)
MerkmalswertJa
MerkmalsnameRückfallverzögerung (EF001129)
Merkmalswert20 s
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344)
Merkmalswert2
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345)
Merkmalswert2
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350)
Merkmalswert0
MerkmalsnameAnzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351)
Merkmalswert0
MerkmalsnameSicherheitstyp nach IEC 61496-1 (EF004105)
Merkmalswert4
MerkmalsnameStoppkategorie nach IEC 60204 (EF007498)
Merkmalswert0 + 1
MerkmalsnamePerformance Level nach EN ISO 13849-1 (EF007399)
MerkmalswertLevel e
MerkmalsnameSIL nach IEC 61508 (EF009889)
Merkmalswert3
MerkmalsnameMit Zulassung für BG BIA (EF004145)
MerkmalswertNein
MerkmalsnameMit Zulassung nach UL (EF001783)
MerkmalswertJa
MerkmalsnameBreite (EF000008)
Merkmalswert22.5 mm
MerkmalsnameHöhe (EF000040)
Merkmalswert120 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert120 mm
