> ABB>Sicherheitsrelais >2TLA010050R0101 ABB Sentry SSR10M Sicherheitsrelais Push-In
ANUNCIAR
Vorheriges Produkt Nächstes Produkt

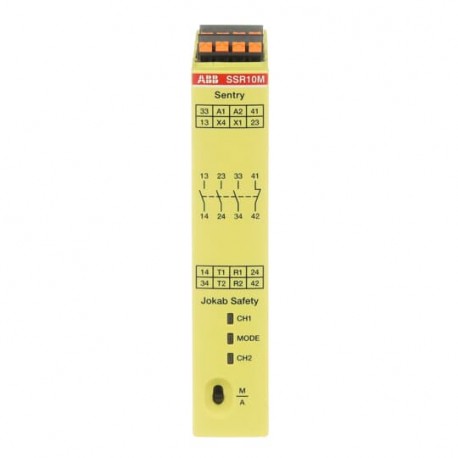

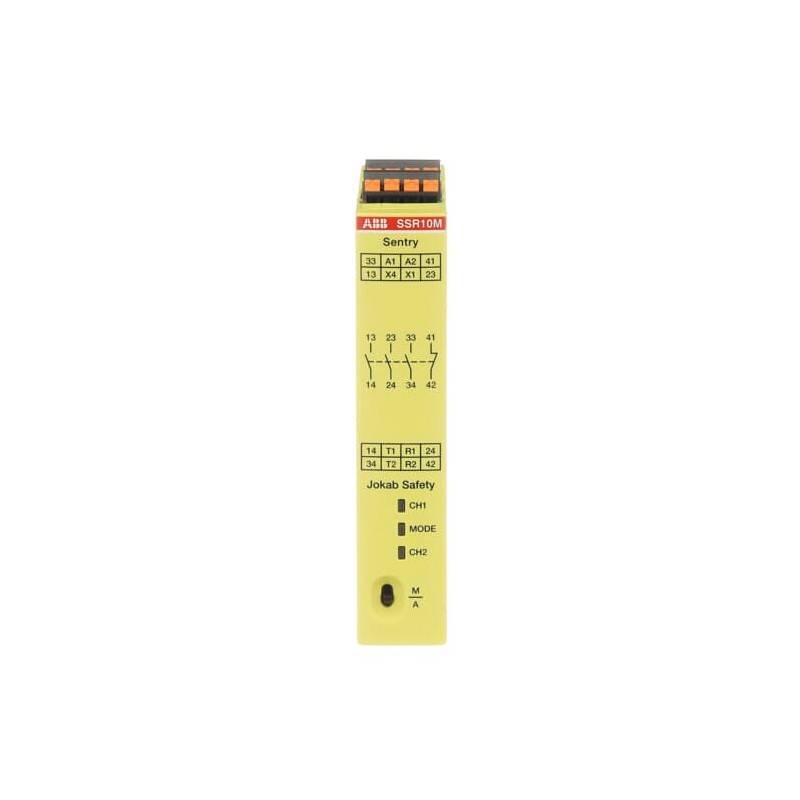

2TLA010050R0101 ABB Sentry SSR10M Sicherheitsrelais Push-In Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2TLA010050R0101 ABB Sentry SSR10M Sicherheitsrelais Push-In

2TLA010050R0101

ABB

Sentry SSR10M Sicherheitsrelais Push-In

Sentry SSR10MP Sicherheitsrelais

Mehr Infos


Relais > Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen

Sicherheitsrelais

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $243.32
Stückpreis: $243.32
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


Bestelldaten
EAN7350024486261
Mindestbestellmenge1 Stück
Zolltarifnummer85364900
Hauptdokumente
Datenblatt, technische Information2TLC010037L0201
Montage- und Betriebsanleitung2TLC010064M0201
CAD Maßzeichnung2CDC001079B0201
Maßzeichnung2TLC010001U0201
Verdrahtungsplan2TLC010008T0001
EPLAN Daten9AAC188686_EPLAN
Marketing-Video2TLC010019N0201
2TLC010018N0201
Abmessungen
Breite (Netto-Abmessung)22.5 mm
Höhe (Netto-Abmessung)120 mm
Tiefe (Netto-Abmessung)120 mm
Nettogewicht0.214 kg
Technische Daten
FunktionSicherheitsrelais zur Überwachung von Sicherheitseinrichtungen
UnterfunktionManuell/Auto Reset wählbar über Schalter
Zeitrelaistypnicht verzögert
Bemessungssteuerspeisespannung (Us)120 ... 375 V DC
85 ... 265 V AC
Bemessungsbetriebsstrom AC-15 (Ie)5 A
Bemessungsbetriebsstrom DC-13 (Ie)6 A
SchutzartIP20
AnschlussmöglichkeitCrimp-Pin 1x0.2...2.5 mm²
Crimp-Pin 2x0.25...1.5 mm²
flexibel mit Aderendhülse 1x0.2...2.5 mm²
flexibel mit Aderendhülse 2x0.25...1.5 mm²
starr 1x0.2...2.5 mm²
starr 2x0.25...1.5 mm²
Abisolierlänge6.5 mm
Montage auf DIN-SchieneTH35-15 (35 x 15 mm Tragschiene) nach IEC 60715
TH35-7.5 (35 x 7.5 mm Tragschiene) nach IEC 60715
NormenIS0 13849
Technische Daten UL/CSA
Anschlussmöglichkeit UL/CSACrimp-Pin 1x 24-14 AWG
flexibel mit Aderendhülse 1x 24-14 AWG
starr 1x 24-14 AWG
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... +65 °C
(Lagerung) -40 ... +70 °C
Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung2CMT2022-006480
RoHS Erklärung2CMT2022-006499
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA2CMT2023-006522
Zertifikate und Deklarationen
CQC ZertifikatCQC2017010303977544
cUL Zertifikat2TLC010006D0201
Konformitätserklärung - CCC2020980303000244
Konformitätserklärung - CE2TLC010010D0201
Konformitätserklärung - UKCA2TLC010190D0201
TÜV Zertifikat2TLC010008D0201
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1125 mm
Länge Verpackungseinheit 131 mm
Höhe Verpackungseinheit 1129 mm
Bruttogewicht Verpackungseinheit 10.275 kg
EAN Verpackungseinheit 17350024486261
Menge Verpackungseinheit 236 Stück
Breite Verpackungseinheit 2280 mm
Länge Verpackungseinheit 2395 mm
Höhe Verpackungseinheit 2210 mm
Bruttogewicht Verpackungseinheit 210.2 kg
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)K
ETIM 7EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
ETIM 8EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
ETIM 9EC001449 - Gerät zur Überwachung von sicherheitsgerichteten Stromkreisen
eClassV11.0 : 27371819
UNSPSC39122331
E-Nummer (Finnland)2712898
E-Nummer (Schweden)3861405

ETIM for 2TLA010050R0101 Relais (EC001449)
Merkmal Wert
Ausführung (EF000010) sonstige
Geeignet zur Überwachung von Positionsschaltern (EF007270) Nein
Geeignet zur Überwachung von NOT-AUS-Kreisen (EF007268) Ja
Geeignet zur Überwachung von Ventilen (EF007272) Nein
Geeignet zur Überwachung von optoelektronischen Schutzeinrichtungen (EF007269) Nein
Geeignet zur Überwachung von taktilen Sensoren (EF007271) Nein
Geeignet zur Überwachung von Magnetschaltern (EF007266) Nein
Geeignet zur Überwachung von Näherungsschaltern (EF007267) Nein
Ausführung des elektrischen Anschlusses (EF003961) Steckanschluss
Tragschienenmontage möglich (EF003972) Ja
Mit abnehmbaren Klemmen (EF003340) Ja
Auswertung der Eingänge (EF008245) zweikanalig
Mit Starteingang (EF003342) Ja
Mit Mutingfunktion (EF004057) Nein
Mit Rückführkreis (EF003343) Ja
Rückfallverzögerung (EF001129) 20 s
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet (EF003344) 4
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet (EF003345) 0
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter (EF003346) 0
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter (EF003347) 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet (EF003348) 0
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet (EF003349) 0
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter (EF003350) 0
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter (EF003351) 0
Sicherheitstyp nach IEC 61496-1 (EF004105) ohne
Stoppkategorie nach IEC 60204 (EF007498) 0
Performance Level nach EN ISO 13849-1 (EF007399) Level e
SIL nach IEC 61508 (EF009889) 3
Mit Zulassung für BG BIA (EF004145) Nein
Mit Zulassung nach UL (EF001783) Ja
Breite (EF000008) 22.5 mm
Höhe (EF000040) 120 mm
Tiefe (EF000049) 120 mm

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF ABB SAFETY PRODUCTS CATALOGUE EN.pdf 42 Mbytes
