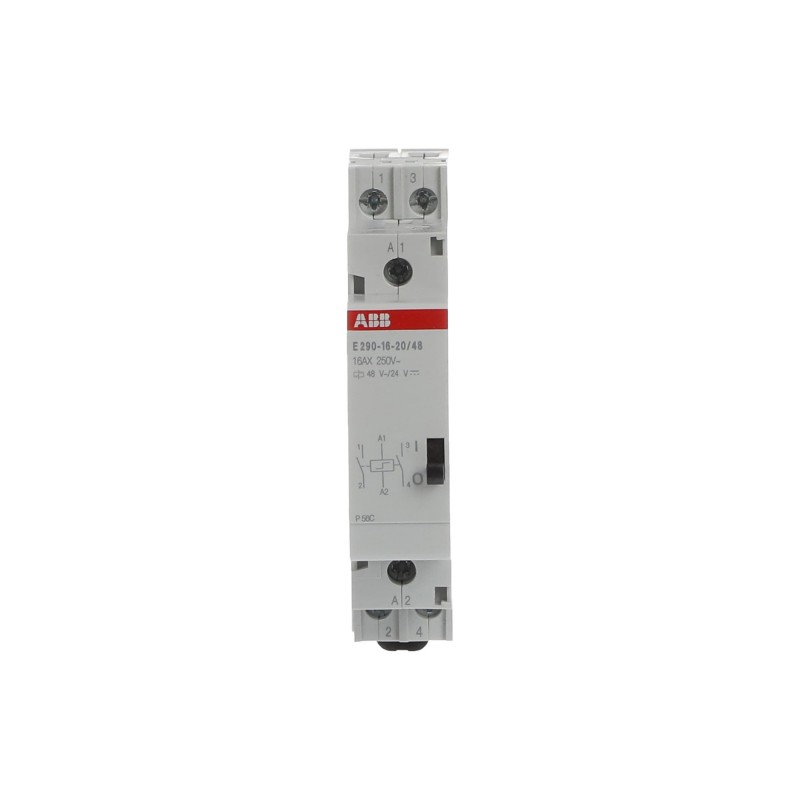

2TAZ312000R2032 ABB Elektromechanisches Rastrelais
2TAZ312000R2032
ABB
Elektromechanisches Rastrelais
Stromstoßschalter Spule 48 V AC/24 V DC, 16 A, 2 Schließer
Industriell
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Funktion | mechanischer Schalter |
| Bemessungssteuerspannung (Uc) | 48 V AC |
| 24 V DC | |
| Anzahl Hauptkontakte Öffner | 0 |
| Anzahl Hauptkontakte Schließer | 2 |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Lautstärke dB (A) | (@Abstand 1m) 60 dB |
| Anzugsdrehmoment | 1.2 - 1.5 N·m |
| Ansprechzeit | <3 ms |
| Impulsdauer | Minimum 50 ms |
| Kontaktart | Schließer (NO) |
| Leistungsaufnahme der Spule | Steuerspannung V AC 48 V AC |
| mittlerer Anzugswert 50 Hz 0.212 A | |
| Steuerspannung V DC 24 V DC | |
| mittlerer Anzugswert 50 Hz 0.207 A | |
| Anschlussmöglichkeit | starr 1 x 1 ... 10 mm² |
| flexibel 2 x 2.5 mm² | |
| flexibel mit Kabelschuh 1 x 0.75 ... 6 mm² | |
| flexibel mit Kabelöse 1 x 0.75 ... 6 mm² | |
| Elektrische Daten | |
| Versorgungsspannung | 250 … 250 V |
| Bemessungsisolationsspannung (Ui) | 48 V AC |
| 24 V DC | |
| Bemessungssteuerspeisespannung (Us) | 250 V AC |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Eingangsspannungsart | AC |
| Bemessungsstrom (In) | 16 A |
| Stromstärke, Hauptschalter | 16 A |
| Maximaler Schaltstrom | cos phi = 0,6 16 A |
| Maximaler Steuerstrom DC | 5 A |
| Frequenz (f) | Control Voltage 1 50 Hz |
| Bemessungsfrequenz (f) | 50 Hz |
| Verlustleistung | insgesamt 0.64 W |
| Anzahl Kontakte Schließer | 2 |
| Design | |
| RAL Nummer | RAL 7035 - lichtgrau |
| Farbe | grau |
| Material Compliance | |
| RoHS Erklärung | 2CCC005102D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20170426 |
| REACH Erklärung | 2CCC005047D0201 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20190425 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25...+55 °C |
| (Lagerung) -40...+70 °C | |
| Umweltinformationen | 2CCC441012D0202 |
| Referenzstandards für Klimaklassen | IEC 60068-2-2 – Behandelt Trockenwärmeprüfungen, die sowohl auf wärmeableitende als auch auf nicht wärmeableitende Proben anwendbar sind |
| IEC 60068-2-30 - Bestimmt die Eignung von Komponenten, Geräten oder anderen Gegenständen für den Gebrauch, Transport und die Lagerung unter Bedingungen hoher Luftfeuchtigkeit - kombiniert mit zyklischen Temperaturänderungen und im Allgemeinen der Bildung von Kondenswasser auf der Oberfläche der Probe. | |
| IEC 60068-2-1 – Behandelt Kälteprüfungen, die sowohl auf nicht wärmeableitende als auch auf wärmeableitende Proben anwendbar sind | |
| Abmessungen | |
| Breite in Teilungseinheiten | 1 |
| Breite (Netto-Abmessung) | 18 mm |
| Höhe (Netto-Abmessung) | 85 mm |
| Tiefe (Netto-Abmessung) | 62 mm |
| Nettogewicht | 122 g |
| Einbautiefe (t2) | 68 mm |
| Maßzeichnung | 9AKK107992A6188 |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 10 Stück |
| Bruttogewicht Verpackungseinheit 1 | 1296 g |
| E-Nummer (Finnland) | 2712537 |
| E-Nummer (Norwegen) | 1404016 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 2CCC005102D0201 |
| Konformitätserklärung - UKCA | 9AKK108467A6139 |
| VDE Zertifikat | VDE E29x_40040851 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CCC441005M0801 |
| Montageart | DIN-Schiene |
| Einbaulage | Any |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A5537 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000188 - Stromstoßschalter |
| ETIM 10 | EC000188 - Stromstoßschalter |
| UNSPSC | 39122317 |
| eClass | V11.0 : 27142306 |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| Normen | IEC/EN 60669-1 |
| IEC/EN 60669-2-2 | |
