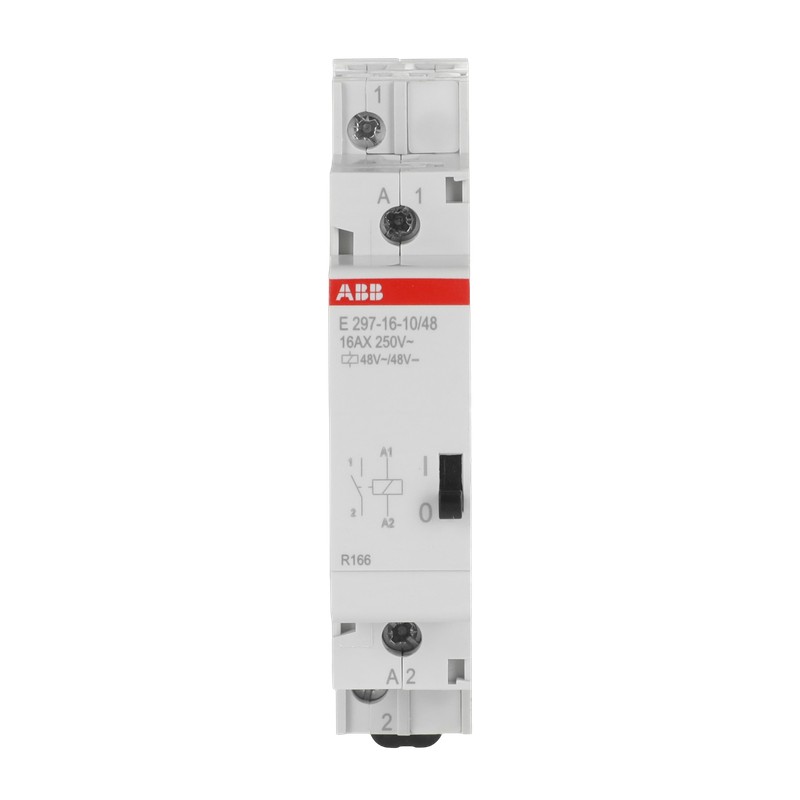

2TAZ311000R2031 ABB E297-16-10/48-Installations-relais
2TAZ311000R2031
ABB
E297-16-10/48-Installations-relais
Relais des Inst. E297-16-10/48 1P 16A 1NA
Installationsrelais Spule 48 V AC/48 V DC, 16 A, 1 Schließer
Reiheneinbau-/Aufbaugeräte > Installationsrelais
Andere modulare Geräte
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Funktion | Monostabiles Installationsrelais |
| Bemessungssteuerspannung (Uc) | 48 V AC |
| 48 V DC | |
| Anzahl Hauptkontakte Öffner | 0 |
| Anzahl Hauptkontakte Schließer | 1 |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Lautstärke dB (A) | (@Abstand 1m) 60 dB |
| Anzugsdrehmoment | 1.2 - 1.5 N·m |
| Ansprechzeit | <3 ms |
| Kontaktart | Schließer (NO) |
| Leistungsaufnahme der Spule | Steuerspannung V AC 48 V AC |
| mittlerer Anzugswert 50 Hz 2.10 A | |
| mittlerer Haltewert 50 Hz 1.416 W | |
| mittlerer Haltewert 50 Hz 0.033 A | |
| Steuerspannung V AC 48 V DC | |
| mittlerer Anzugswert DC 2.10 A | |
| mittlerer Haltewert DC 1.416 W | |
| mittlerer Haltewert DC 0.033 A | |
| Anschlussmöglichkeit | starr 1 x 1 ... 10 mm² |
| flexibel 2 x 2.5 mm² | |
| flexibel mit Kabelschuh 1 x 0.75 ... 6 mm² | |
| flexibel mit Kabelöse 1 x 0.75 ... 6 mm² | |
| Elektrische Daten | |
| Bemessungsspannung (Ur) | 250 V AC |
| Bemessungsbetriebsspannung | 250 V AC |
| Versorgungsspannung | 43.2 ... 52.8 V AC |
| Bemessungsisolationsspannung (Ui) | 48 V AC/DC |
| Bemessungssteuerspeisespannung (Us) | 48 V AC |
| 48 V DC | |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Bemessungsstrom (In) | 16 A |
| Bemessungsfrequenz (f) | 50 .. 60 Hz |
| Maximale Lampenlast | 3000 W |
| fluoreszierend, nicht korrigierter Leistungsfaktor (cos. 0.5) 1800 W | |
| fluoreszierend, korrigierter Leistungsfaktor: seriell 3000 W | |
| fluoreszierend, korrigierter Leistungsfaktor: parallel 2500 W | |
| fluoreszierend, korrigierter Leistungsfaktor: einfach 1800 W | |
| fluoreszierend, korrigierter Leistungsfaktor: doppelt 2500 W | |
| Verlustleistung | insgesamt 0.5 W |
| Anzahl Kontakte Schließer | 1 |
| Design | |
| RAL Nummer | RAL 7035 - lichtgrau |
| Farbe | grau |
| Material Compliance | |
| RoHS Erklärung | 2CCC005103D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20170426 |
| REACH Erklärung | 2CCC005047D0201 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20190425 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25...+55 °C |
| (Lagerung) -40...+70 °C | |
| Umweltinformationen | 2CCC441012D0202 |
| Abmessungen | |
| Breite in Teilungseinheiten | 1 |
| Breite (Netto-Abmessung) | 18 mm |
| Höhe (Netto-Abmessung) | 85 mm |
| Tiefe (Netto-Abmessung) | 62 mm |
| Nettogewicht | 113 g |
| Einbautiefe (t2) | 62 mm |
| Maßzeichnung | 9AKK107992A6188 |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 10 Stück |
| Bruttogewicht Verpackungseinheit 1 | 1206 g |
| E-Nummer (Norwegen) | 1404049 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 2CCC005103D0201 |
| Konformitätserklärung - UKCA | 9AKK108467A6140 |
| VDE Zertifikat | VDE_E297_40041228 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CCC441006M0801 |
| Montageart | DIN-Schiene |
| Einbaulage | Any |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A5537 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC001652 - Installationsrelais |
| ETIM 10 | EC001652 - Installationsrelais |
| UNSPSC | 39122315 |
| eClass | V11.0 : 27142309 |
| Kennbuchstabe (elektrische Betriebsmittel) | K |
| Normen | EN 60669-1 |
| EN 60669-2-2 | |
