Vergrößern

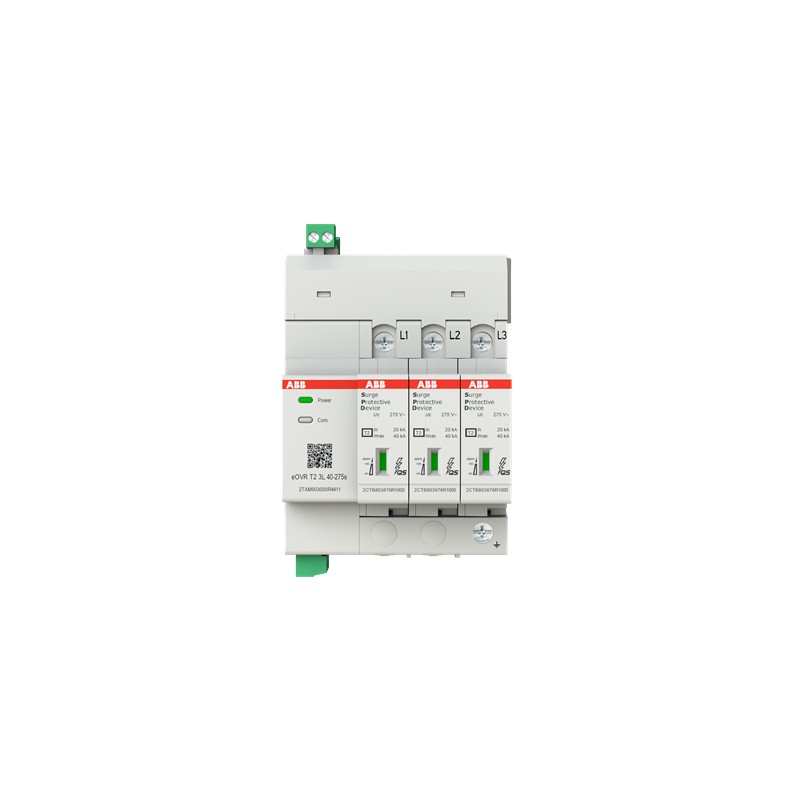

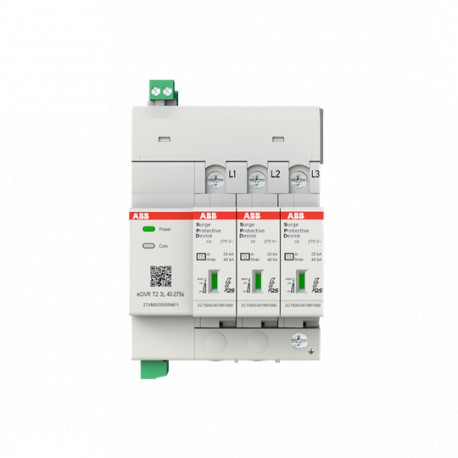

2TAM903000R4411 ABB Prot.sobret. eOVRT23L40-275s
2TAM903000R4411
ABB
Prot.sobret. eOVRT23L40-275s
eOVR T2 3L 40-275s digitaler SPD für Energiemanagement über Modbus RTU SPD T2, 230/400V TNC-System
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Andere modulare Geräte
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| ABB EcoSolutions | Ja |
| Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555 | Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 45.1 % |
| ABB Konzernziel für die Deponierung von Abfällen | Es werden keine ungefährlichen Abfälle auf einer Deponie verbracht |
| Energieeffizienz für Kunden Bewertungskriterien | Prozesseffizienz - Produkt verbessert/optimiert den Prozess |
| Prozesseffizienz - Produkt trägt dazu bei, die Abläufe beim Kunden widerstandsfähiger und zuverlässiger zu machen | |
| Verlängerung der Produktlebensdauer | Produkthaltbarkeit |
| Produktmodularität | |
| Demontageanleitung für End-of-Life-Produkte | 9AKK108470A3994 |
| Umweltprodukterklärung - EPD | 9AKK108470A1870 |
| Technische Daten | |
| Art des Niederspannungsverteilsystems | TN-C |
| Geeignet für | To protect the systems against the transient overvoltage (lightning) |
| Nennspannung (Uo) | 230 /400 V |
| Maximale Dauerbetriebsspannung (Uc) | (L-PE) 275 V |
| Kurzzeitige Überspannung Testwert (UT) | (L-N) 337 V |
| (N-PE) 1200 V | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | 100 kA |
| Entladestrom | (Nennwert, 8 / 20 µs) 20 kA |
| (Imax, 8 / 20 µs) 40 kA | |
| Kurzschlussfestigkeit Icc | 100 kA |
| Überspannungsableiterklasse | II |
| Anzahl geschützter Pole | 3 |
| Anzahl Pole | 3P |
| Position des N-Leiters | Rechts |
| Übertragungsstandard | Optisch |
| Version | Plug-in |
| Produkttyp | QS |
| Optionen | Monitoring : Surge event counter SPD end of life prediction Upstream back up status SPD status Ambient temperature Nominal voltage Surge amplitude Surge time Alarm : Front face blinking LED Leakage current Overvoltage Undervoltage Upstream back up status MOV end of life treshold SPD status |
| Für präventive Wartung | Nein |
| Statusanzeige | Ja |
| Sicherungsgröße | 3 modular spacing |
| Elektrische Daten | |
| Bemessungsspannung (Ur) | 230 V AC |
| Schutzpegel ( Up) | (L-PE) 1.4 kV |
| Material Compliance | |
| RoHS Erklärung | 9AKK108466A8539 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20220927 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Höchstzulässige Betriebshöhenlage | ohne Derating 2000 m |
| Abmessungen | |
| Breite in Teilungseinheiten | 4.5 |
| Breite (Netto-Abmessung) | 83.6 mm |
| Höhe (Netto-Abmessung) | 130 mm |
| Tiefe (Netto-Abmessung) | 76.3 mm |
| Nettogewicht | 0.692 kg |
| Engineering | |
| EPLAN Daten | 9AAF622778_EPLAN |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.777 kg |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 9AKK108466A8539 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 9AKK108466A7634 |
| Montageart | DIN-Rail |
| Hauptdokumente | |
| Mechanische Zeichnungen | 9AKK108466A7395 |
| 9AKK108466A7401 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung |
| ETIM 10 | EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung |
| eClass | V11.0 : 27130805 |
| Kennbuchstabe (elektrische Betriebsmittel) | 141DCC |
| Normen | IEC 61643-11 / GB/T 18802.1 / NB/T 10284 / EN 61000-6-2/EN 61000-6-3 |
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Nein |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Ja |
| Netzform TN-C (EF009929) | Ja |
| Netzform TN-C-S (EF009933) | Ja |
| Netzform TN-S (EF009930) | Ja |
| Netzform TT (EF009931) | Ja |
| Netzform sonstige (EF009932) | Nein |
| Anzahl der Leiter (ohne Erde) (EF001148) | 3 |
| Nennableitstoßstrom (8/20) (EF004214) | 20 kA |
| Max. Ableitstoßstrom (8/20) (EF012274) | 20 kA |
| Nennspannung AC (EF004220) | 230 V |
| Höchste Dauerspannung AC (EF004198) | 275 V |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962) | 125 A |
| Kurzschlussfestigkeit (Isccr) (EF012627) | 100 kA |
| Integrierte Vorsicherung (EF008797) | Nein |
| Leckstromfrei (EF016002) | Nein |
| Montageart (EF000003) | sonstige |
| Baugröße (EF002566) | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 25 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 25 mm² |
| Mit Fernmeldekontakt (EF000422) | Nein |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 2 (EF004230) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
