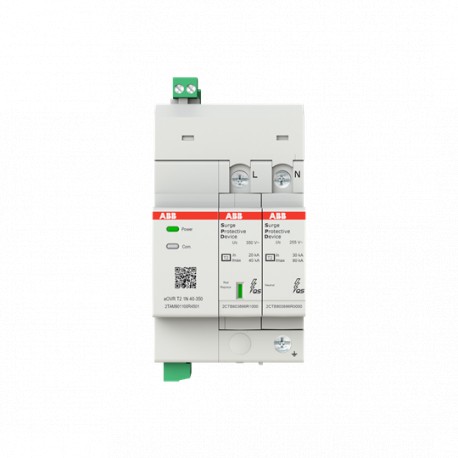

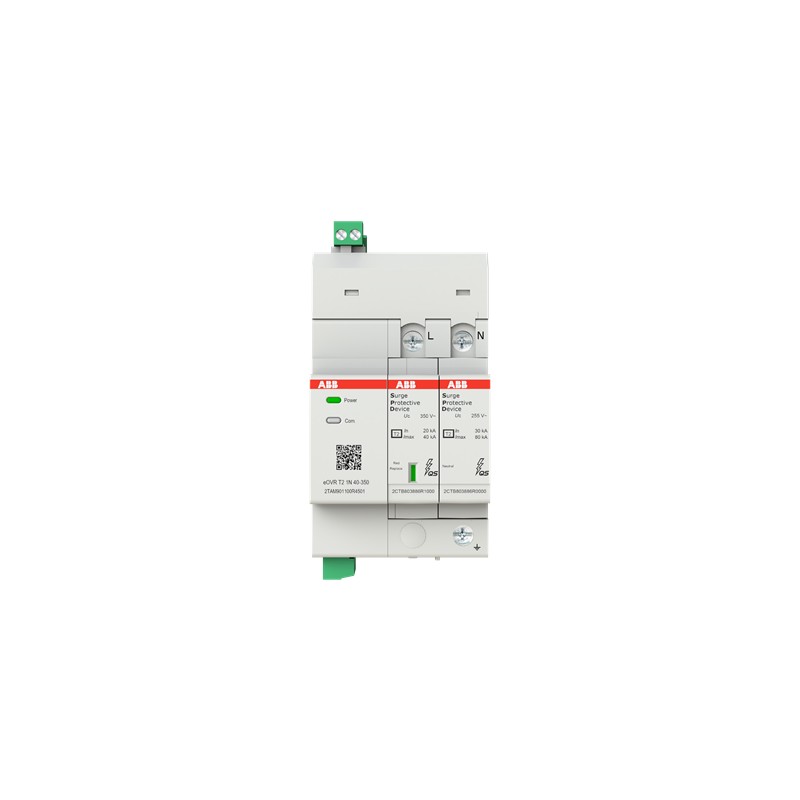

2TAM901100R4501 ABB Digitaler Briefumschlag prot. eOVRT21N40-350 Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2TAM901100R4501 ABB Digitaler Briefumschlag prot. eOVRT21N40-350

2TAM901100R4501

ABB

Digitaler Briefumschlag prot. eOVRT21N40-350

eOVR T2 1N 40-350 digitaler SPD für Energiemanagement über Modbus RTU SPD T2, 230V TN-System

Mehr Infos


Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung

Andere modulare Geräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $1,248.57
Stückpreis: $1,248.57
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 45.1 %
ABB Konzernziel für die Deponierung von AbfällenEs werden keine ungefährlichen Abfälle auf einer Deponie verbracht
Energieeffizienz für Kunden BewertungskriterienProzesseffizienz - Produkt verbessert/optimiert den Prozess
Prozesseffizienz - Produkt trägt dazu bei, die Abläufe beim Kunden widerstandsfähiger und zuverlässiger zu machen
Verlängerung der ProduktlebensdauerProdukthaltbarkeit
Produktmodularität
Demontageanleitung für End-of-Life-Produkte9AKK108470A3994
Umweltprodukterklärung - EPD9AKK108470A1870
Technische Daten
Art des Niederspannungsverteilsystems(TT)
TN-S
Geeignet fürTo protect the systems against the transient overvoltage (lightning)
Nennspannung (Uo)230 /400 V
Maximale Dauerbetriebsspannung (Uc)(L-PE) 350 V
Kurzzeitige Überspannung Testwert (UT)(L-N) 337 V
(N-PE) 1200 V
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)100 kA
Entladestrom(Nennwert, 8 / 20 µs) 20 kA
(Imax, 8 / 20 µs) 40 kA
Kurzschlussfestigkeit Icc100 kA
ÜberspannungsableiterklasseII
Anzahl geschützter Pole2
Anzahl Pole1P+N
Position des N-LeitersRechts
ÜbertragungsstandardOptisch
VersionPlug-in
ProdukttypQS
OptionenÜberwachung: Überspannungsereigniszähler Vorhersage der Lebensdauer des SPD Vorsicherungsstatus SPD-Status Umgebungstemperatur Nennspannung Überspannungsamplitude Zeit des Überspannungsereignisses Status des Erdungsanschlusses Alarm: Über blinkende LED auf der Vorderseite des SPD Leckstrom Über- und Unterspannung Vorsicherungsstatus MOV-Ausfall-Vorhersage SPD-Status Status des Erdungsanschlusses
Für präventive WartungNein
StatusanzeigeJa
Sicherungsgröße2 modular spacing
Elektrische Daten
Bemessungsspannung (Ur)230 V AC
Schutzpegel ( Up)(N-PE) 1.25 kV
(L-N) 1.4 kV
Material Compliance
RoHS Erklärung9AKK108466A8539
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20220927
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2C
Umgebungsbedingungen
SchutzartIP20
Höchstzulässige Betriebshöhenlageohne Derating 2000 m
Abmessungen
Breite in Teilungseinheiten3.5
Breite (Netto-Abmessung)62.9 mm
Höhe (Netto-Abmessung)130 mm
Tiefe (Netto-Abmessung)65.3 mm
Nettogewicht0.46 kg
Engineering
EPLAN Daten9AAF622778_EPLAN
Bestelldaten
Menge Verpackungseinheit 1Karton 1 Stück
Bruttogewicht Verpackungseinheit 10.545 kg
Zertifikate und Deklarationen
Konformitätserklärung - CE9AKK108466A8539
Installation / Montage
Montage- und Betriebsanleitung9AKK108466A7634
MontageartDIN-Rail
Hauptdokumente
Mechanische Zeichnungen9AKK108466A7395
9AKK108466A7403
Externe Klassifizierungen und Normen
ETIM 9EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung
ETIM 10EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung
eClassV11.0 : 27130805
Kennbuchstabe (elektrische Betriebsmittel)141DCC
NormenIEC 61643-11 / GB/T 18802.1 / NB/T 10284 / EN 61000-6-2/EN 61000-6-3

ETIM for 2TAM901100R4501 Erdung, Blitz- und Überspannungsschutz (EC000941)
Merkmal Wert
Netzform DC (EF009926) Nein
Netzform IT (EF009927) Nein
Netzform TN (EF009928) Ja
Netzform TN-C (EF009929) Nein
Netzform TN-C-S (EF009933) Nein
Netzform TN-S (EF009930) Ja
Netzform TT (EF009931) Ja
Netzform sonstige (EF009932) Nein
Anzahl der Leiter (ohne Erde) (EF001148) 2
Nennableitstoßstrom (8/20) (EF004214) 20 kA
Max. Ableitstoßstrom (8/20) (EF012274) 20 kA
Nennspannung AC (EF004220) 230 V
Höchste Dauerspannung AC (EF004198) 350 V
Schutzpegel L-N (EF004236) 1.4 kV
Schutzpegel N-PE (EF008796) 1.25 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962) 125 A
Kurzschlussfestigkeit (Isccr) (EF012627) 100 kA
Integrierte Vorsicherung (EF008797) Nein
Leckstromfrei (EF016002) Ja
Montageart (EF000003) sonstige
Baugröße (EF002566) 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) 25 mm²
Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) 25 mm²
Mit Fernmeldekontakt (EF000422) Nein
Signalisierung am Gerät (EF004241) optisch
Prüfklasse Typ 2 (EF004230) Ja
Schutzart (IP) (EF005474) IP20
