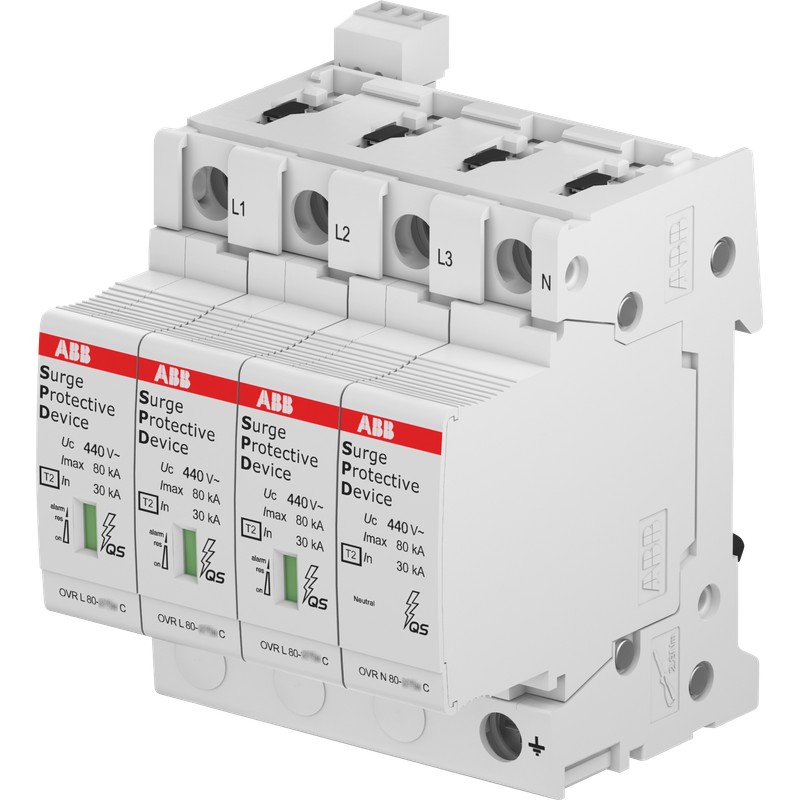

2CTB815708R3700 ABB Überspannungsschutz OVRT23N80440SPTSQS
2CTB815708R3700
ABB
Überspannungsschutz OVRT23N80440SPTSQS
SPD T2 mit Reserve-Varistor 400/690 V TT/TNS 3P 3P+N, Imax 80kA, In 30kA, Up 2, 4kV, TS
Andere modulare Geräte
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Umweltprodukterklärung - EPD | 9AKK108468A7418 |
| Technische Daten | |
| Art des Niederspannungsverteilsystems | (TT) |
| TN-S | |
| Geeignet für | To protect the systems against the transient overvoltage (lightning) |
| Nennspannung (Uo) | 400 / 690 V |
| Maximale Dauerbetriebsspannung (Uc) | (L-PE) 440 V |
| Kurzzeitige Überspannung Testwert (UT) | (L-N) 581 V |
| (N-PE) 1200 V | |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | 100 kA |
| Entladestrom | (Nennwert, 8 / 20 µs) 20 kA |
| (Imax, 8 / 20 µs) 80 kA | |
| Stoßstrom | (Iimp, 10 / 350 µs) 6.25 kA |
| Kurzschlussfestigkeit Icc | 100 kA |
| Überspannungsableiterklasse | II |
| Anzahl geschützter Pole | 4 |
| Anzahl Hilfskontakte Öffner | 1 |
| Anzahl Hilfskontakte Schließer | 1 |
| Anzahl Pole | 4P |
| Anzahl Leiter | 4 |
| Position des N-Leiters | Rechts |
| Übertragungsstandard | Optisch |
| Version | Plug-in |
| Produkttyp | QS |
| Optionen | Industrie-, Geschäftsgebäude |
| Hilfsstromkreis | (Minimum) 12Vdc - 10mA |
| (Maximum) 250Vac - 1A | |
| Für präventive Wartung | Ja |
| Statusanzeige | Ja |
| Sicherungsgröße | 4 modular spacing |
| Querschnitt (Across) | eindrähtiger Leiter maximal 35 mm² |
| flexibler Leiter maximal 25 mm² | |
| Elektrische Daten | |
| Bemessungsspannung (Ur) | 400 V AC |
| Schutzpegel ( Up) | 1.4 kV |
| (L-N) 1.8 kV | |
| (N-PE) 2 kV | |
| Material Compliance | |
| RoHS Erklärung | 9AKK108466A4617 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20230707 |
| REACH Erklärung | 9AKK107492A1906 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20231212 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Höchstzulässige Betriebshöhenlage | ohne Derating 5000 |
| Abmessungen | |
| Breite in Teilungseinheiten | 4 |
| Breite (Netto-Abmessung) | 71.2 mm |
| Höhe (Netto-Abmessung) | 95.8 mm |
| Tiefe (Netto-Abmessung) | 76.7 mm |
| Nettogewicht | 0.6 kg |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 630 g |
| E-Nummer (Norwegen) | 1623916 |
| Zertifikate und Deklarationen | |
| CQC Zertifikat | 9AKK107680A1974 |
| Erklärung | 2CTC432056G1701 |
| Konformitätserklärung - CE | 9AKK108466A4617 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CTC432106M1701 |
| Montageart | DIN-Schiene |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CTC432319D0201 |
| Mechanische Zeichnungen | 2CTC800015F1200.pdf |
| 2CTC800015F1201.dxf | |
| 2CTC800015F1202.stp | |
| 2CTC800015F1203.igs | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung |
| ETIM 10 | EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung |
| UNSPSC | 39121610 |
| eClass | V11.0 : 27130805 |
| Kennbuchstabe (elektrische Betriebsmittel) | 141DEC |
| Normen | IEC 61643-11 / EN 61643-11 |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
