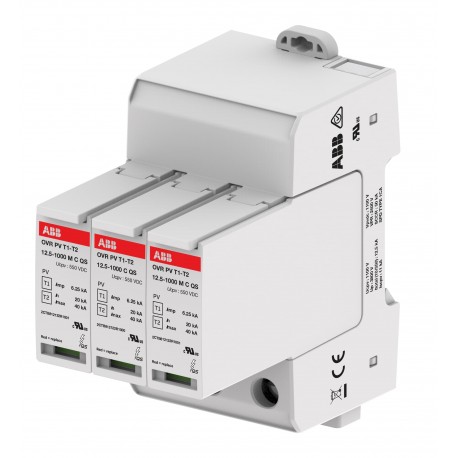

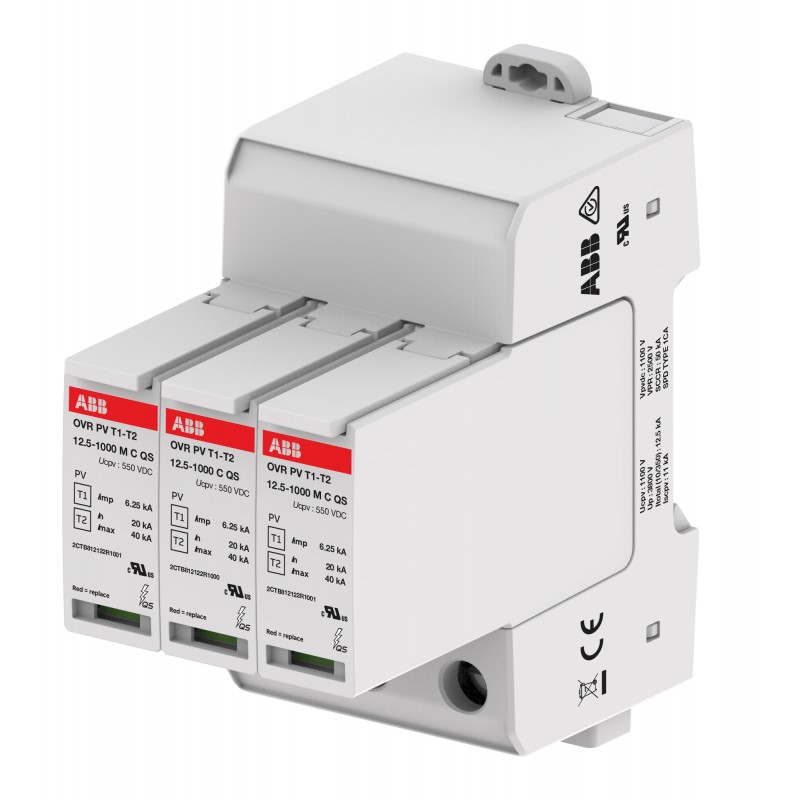

2CTB812120R1000 ABB Prot. Über t. OVRPVT1-T212.5-1000PQS
2CTB812120R1000
ABB
Prot. Über t. OVRPVT1-T212.5-1000PQS
SPD Typ 1+2 geprüft, 12.5 kA für Leerlaufspannungen bis 1.000 V DC
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Andere modulare Geräte
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Geeignet für | To protect the systems against the transient overvoltage (lightning) |
| Bemessungsspannung DC | 1000 V |
| Maximale Dauerbetriebsspannung (Uc) | (L-PE) 1100 V |
| (L-L) 1100 V | |
| (L-N) 0 V | |
| (N-PE) 0 V | |
| Maximum Power Point (MPP) Spannung | 1000 V |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | 11 kA |
| Entladestrom | (Nennwert, 8 / 20 µs) 20 kA |
| (Imax, 8 / 20 µs) 40 kA | |
| (Itotal, 10 / 350 µs) 12.5 kA | |
| Stoßstrom | (Iimp, 10 / 350 µs) 6.25 kA |
| (Itotal, 10 / 350 µs) 12.5 kA | |
| Kurzschlussfestigkeit Icc | 11 kA |
| Überspannungsableiterklasse | I |
| II | |
| Anzahl geschützter Pole | 2 |
| Anzahl Pole | 3P |
| Anzahl Leiter | 2 |
| Übertragungsstandard | Optisch |
| Version | Plug-in |
| Produkttyp | QS |
| Optionen | Solar |
| Für präventive Wartung | Nein |
| Statusanzeige | Ja |
| Anzahl Batterien | 0 |
| Sicherungsgröße | 3 modular spacing |
| Querschnitt (Across) | eindrähtiger Leiter maximal 35 mm² |
| flexibler Leiter maximal 25 mm² | |
| Elektrische Daten | |
| Bemessungsspannung (Ur) | 1000 V DC |
| Schutzpegel ( Up) | 3.8 kV |
| Technische Daten UL/CSA | |
| Maximale Dauerbetriebsspannung UL/CSA (MCOV) | (L-PE) 1100 V |
| (L-L) 1100 V | |
| (L-N) 0 V | |
| (N-PE) 0 V | |
| Spannungsschutzklasse UL/CSA (VPR) | Lpe 2.5 kV |
| Ll 2.5 kV | |
| Ln 0 kV | |
| Npe 2.5 kV | |
| Material Compliance | |
| RoHS Erklärung | 9AKK107991A6344 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20230707 |
| REACH Erklärung | 9AKK107492A1906 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20231212 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Höchstzulässige Betriebshöhenlage | ohne Derating 4000 m |
| Abmessungen | |
| Breite in Teilungseinheiten | 3 |
| Breite (Netto-Abmessung) | 64 mm |
| Höhe (Netto-Abmessung) | 96 mm |
| Tiefe (Netto-Abmessung) | 84 mm |
| Nettogewicht | 0.453 kg |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.453 kg |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 9AKK107991A6344 |
| UL Zertifikat | 2CTC431021G1701 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CTC431032M1701 |
| Montageart | DIN-Schiene |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CTC431107D0201 |
| Mechanische Zeichnungen | 2CTC812000F0100 |
| 2CTC812000F0102 | |
| 2CTC812000F0103 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung |
| ETIM 10 | EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung |
| UNSPSC | 39121610 |
| eClass | V11.0 : 27130805 |
| Kennbuchstabe (elektrische Betriebsmittel) | 141DCC |
| Normen | IEC 61 643-11 / EN 50539-11 / UL 1449 4th ed |
| Merkmal | Wert |
|---|---|
| Netzform DC (EF009926) | Ja |
| Netzform IT (EF009927) | Nein |
| Netzform TN (EF009928) | Nein |
| Netzform TN-C (EF009929) | Nein |
| Netzform TN-C-S (EF009933) | Nein |
| Netzform TN-S (EF009930) | Nein |
| Netzform TT (EF009931) | Nein |
| Netzform sonstige (EF009932) | Nein |
| Anzahl der Leiter (ohne Erde) (EF001148) | 2 |
| Nennableitstoßstrom (8/20) (EF004214) | 20 kA |
| Max. Ableitstoßstrom (8/20) (EF012274) | 20 kA |
| Nennspannung DC (EF004221) | 1000 V |
| Höchste Dauerspannung AC (EF004198) | 1100 V |
| Höchste Dauerspannung DC (EF004777) | 1000 V |
| Max. PV-Spannung (EF008795) | 1000 V |
| Schutzpegel (EF003525) | 3.8 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962) | 10 A |
| Kurzschlussfestigkeit (Isccr) (EF012627) | 11 kA |
| Integrierter Kurzschlussschutz (EF016000) | Nein |
| Integrierte Vorsicherung (EF008797) | Nein |
| Leckstromfrei (EF016002) | Nein |
| Montageart (EF000003) | sonstige |
| Baugröße (EF002566) | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827) | 35 mm² |
| Max. Leiterquerschnitt flexibel (feindrähtig) (EF008828) | 25 mm² |
| Mit Fernmeldekontakt (EF000422) | Nein |
| Signalisierung am Gerät (EF004241) | optisch |
| Prüfklasse Typ 2 (EF004230) | Ja |
| Schutzart (IP) (EF005474) | IP20 |
