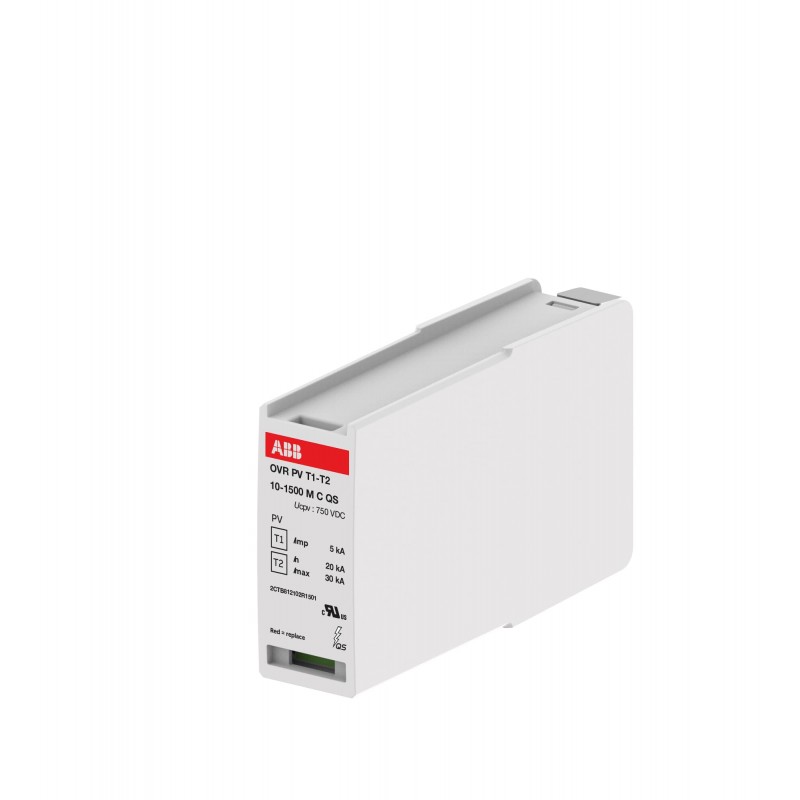

ABB 2CTB812102R1501 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CTB812102R1501 ABB Prot. Über t. OVRPVT1-T210-1500MCQS

Code: 2CTB812102R1501

Hersteller: ABB

Beschreibung:

Prot. Über t. OVRPVT1-T210-1500MCQS
OVR PV T1-T2 10-1500 M C QS Überspannungsschutzgerät

Kategorien:

  • Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
  • ABB > Andere modulare Geräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 85,44 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

  • Erweiterter Produkttyp:
    OVR PV T1-T2 10-1500 M C QS
  • Produkt-ID:
    2CTB812102R1501
  • Ean:
    4053546034752
  • Katalogbeschreibung:
    OVR PV T1-T2 10-1500 M C QS Überspannungsschutzgerät
  • Lange Beschreibung:
    OVR PV T1-T2 10-1500 M C QS Überspannungsschutzgerät

Technische

  • Standards:
    IEC 61 643-11 / EN 50539-11 / UL 1449 4. Auflage
  • Geeignet für:
    Zum Schutz der Systeme vor der transienten Überspannung (Blitz)
  • Nennspannung (UR):
    1500 V DC
  • Nennspannung DC:
    1500 V
  • Spannungsschutzstufe (Aufwärts):
    5 kV
  • Maximale Power Point (MPP) Spannung:
    1500 V
  • Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
    11 kA
  • Entladestrom:
    Nominal (8 / 20 μs) 20 kA
    I (max, 8 / 20 μs) 40 kA
    I (gesamt, 10 / 350 μs) 10 kA
  • Arrester Klasse:
    Ich
    Ⅱ
  • Anzahl der geschützten Pole:
    2
  • Anzahl der Dirigenten:
    2
  • Getriebestandard:
    Optisch
  • Version:
    Plug-in
  • Montagetyp:
    DIN-Schiene
  • Produkttyp:
    QS
  • Bereitgestellte Optionen:
    Solar
  • Präventive Wartungsfunktion:
    Nein
  • Statusanzeige:
    Ja
  • Anzahl der Batterien:
    0
  • Sicherungsgröße:
    3 modulare Abstände

Material-Konformität

  • RoHS Informationen:
    9AKK107991A6344
  • RoHS-Status:
    Nach EU-Richtlinie 2011/65/EU
  • RoHS Datum:
    20210322
  • Conflict Minerals Reporting Template (CMRT):
    9AKK108468A3363

Umwelt

  • Schutzgrad:
    IP20

Dimensionen

  • Produktnetzbreite:
    24Mm
  • Produkt-Nettohöhe:
    45Mm
  • Produktnetztiefe / Länge:
    74Mm
  • Produkt-Nettogewicht:
    0.087Kg

Bestellung

  • Paket-Level-1-Einheiten:
    Box 1 Stück
  • PaketStufe 1 Bruttogewicht:
    0,87 kg

Zertifikate und Erklärungen

Installation

Beliebte Downloads

Klassifizierungen

  • ETIM 8:
    EC000941 - Überspannungsschutzgerät für Stromversorgungssysteme
  • ETIM 9:
    EC000941 - Überspannungsschutzgerät für Stromversorgungssysteme
  • WeEE-Kategorie:
    5. Kleingeräte (keine außendimension mehr als 50 cm)
  • WEEE B2C / B2B:
    Business-to-Business
  • CN8:
    8535 40 00
  • Eclass:
    V11.0 : 27130805
  • Objektklassifizierungscode:
    141DCC

ETIM for 2CTB812102R1501 Erdung, Blitz- und Überspannungsschutz (EC000941)

MerkmalsnameNetzform DC (EF009926)
MerkmalswertJa
MerkmalsnameNetzform IT (EF009927)
MerkmalswertNein
MerkmalsnameNetzform TN (EF009928)
MerkmalswertNein
MerkmalsnameNetzform TN-C (EF009929)
MerkmalswertNein
MerkmalsnameNetzform TN-C-S (EF009933)
MerkmalswertNein
MerkmalsnameNetzform TN-S (EF009930)
MerkmalswertNein
MerkmalsnameNetzform TT (EF009931)
MerkmalswertNein
MerkmalsnameNetzform sonstige (EF009932)
MerkmalswertNein
MerkmalsnameAnzahl der Leiter (ohne Erde) (EF001148)
Merkmalswert2
MerkmalsnameNennableitstoßstrom (8/20) (EF004214)
Merkmalswert20 kA
MerkmalsnameMax. Ableitstoßstrom (8/20) (EF012274)
Merkmalswert20 kA
MerkmalsnameNennspannung DC (EF004221)
Merkmalswert1500 V
MerkmalsnameHöchste Dauerspannung DC (EF004777)
Merkmalswert1500 V
MerkmalsnameMax. PV-Spannung (EF008795)
Merkmalswert1500 V
MerkmalsnameSchutzpegel (EF003525)
Merkmalswert5 kV
MerkmalsnameMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962)
Merkmalswert10 A
MerkmalsnameKurzschlussfestigkeit (Isccr) (EF012627)
Merkmalswert11 kA
MerkmalsnameIntegrierter Kurzschlussschutz (EF016000)
MerkmalswertNein
MerkmalsnameIntegrierte Vorsicherung (EF008797)
MerkmalswertNein
MerkmalsnameLeckstromfrei (EF016002)
MerkmalswertNein
MerkmalsnameMontageart (EF000003)
Merkmalswertsonstige
MerkmalsnameBaugröße (EF002566)
Merkmalswert3 TE
MerkmalsnameMax. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827)
Merkmalswert35 mm²
MerkmalsnameMax. Leiterquerschnitt flexibel (feindrähtig) (EF008828)
Merkmalswert25 mm²
MerkmalsnameMit Fernmeldekontakt (EF000422)
MerkmalswertNein
MerkmalsnameSignalisierung am Gerät (EF004241)
Merkmalswertoptisch
MerkmalsnamePrüfklasse Typ 2 (EF004230)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
