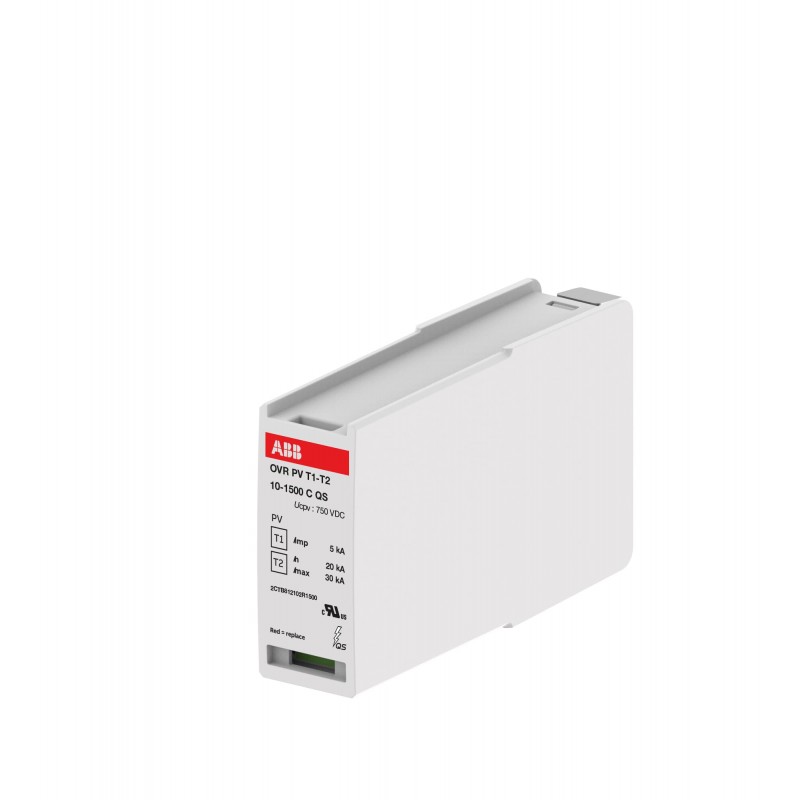

2CTB812102R1500 ABB Prot.sobret. OVR PV T1-T2 10-1500 CQS
2CTB812102R1500
ABB
Prot.sobret. OVR PV T1-T2 10-1500 CQS
SPD Erstzmodul für OVR PV T1-T2 10-1.500 Ersatzmodul, 1.500 V
Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
Andere modulare Geräte
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Geeignet für | To protect the systems against the transient overvoltage (lightning) |
| Bemessungsspannung DC | 1500 V |
| Maximum Power Point (MPP) Spannung | 1500 V |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | 11 kA |
| Entladestrom | (Nennwert, 8 / 20 µs) 20 kA |
| (Imax, 8 / 20 µs) 40 kA | |
| (Itotal, 10 / 350 µs) 10 kA | |
| Überspannungsableiterklasse | I |
| II | |
| Anzahl geschützter Pole | 2 |
| Anzahl Leiter | 2 |
| Übertragungsstandard | Optisch |
| Version | Plug-in |
| Produkttyp | QS |
| Optionen | Solar |
| Für präventive Wartung | Nein |
| Statusanzeige | Ja |
| Anzahl Batterien | 0 |
| Sicherungsgröße | 3 modular spacing |
| Elektrische Daten | |
| Bemessungsspannung (Ur) | 1500 V DC |
| Schutzpegel ( Up) | 5 kV |
| Material Compliance | |
| RoHS Erklärung | 9AKK107991A6344 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20230707 |
| REACH Erklärung | 9AKK107492A1906 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20231212 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Schutzart | IP20 |
| Abmessungen | |
| Breite (Netto-Abmessung) | 24 mm |
| Höhe (Netto-Abmessung) | 45 mm |
| Tiefe (Netto-Abmessung) | 74 mm |
| Nettogewicht | 0.130 kg |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.130 kg |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 9AKK107991A6344 |
| UL Zertifikat | 2CTC431021G1701 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CTC431032M1701 |
| Montageart | DIN-Schiene |
| Hauptdokumente | |
| Mechanische Zeichnungen | 2CTC812000F0300 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung |
| ETIM 10 | EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung |
| eClass | V11.0 : 27130805 |
| Kennbuchstabe (elektrische Betriebsmittel) | 141DCC |
| Normen | IEC 61 643-11 / EN 50539-11 / UL 1449 4th ed |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF PROTECTION & SAFETY EN .pdf | 25 Mbytes |
|
