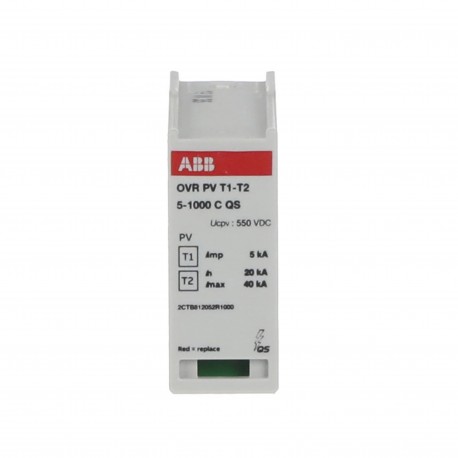

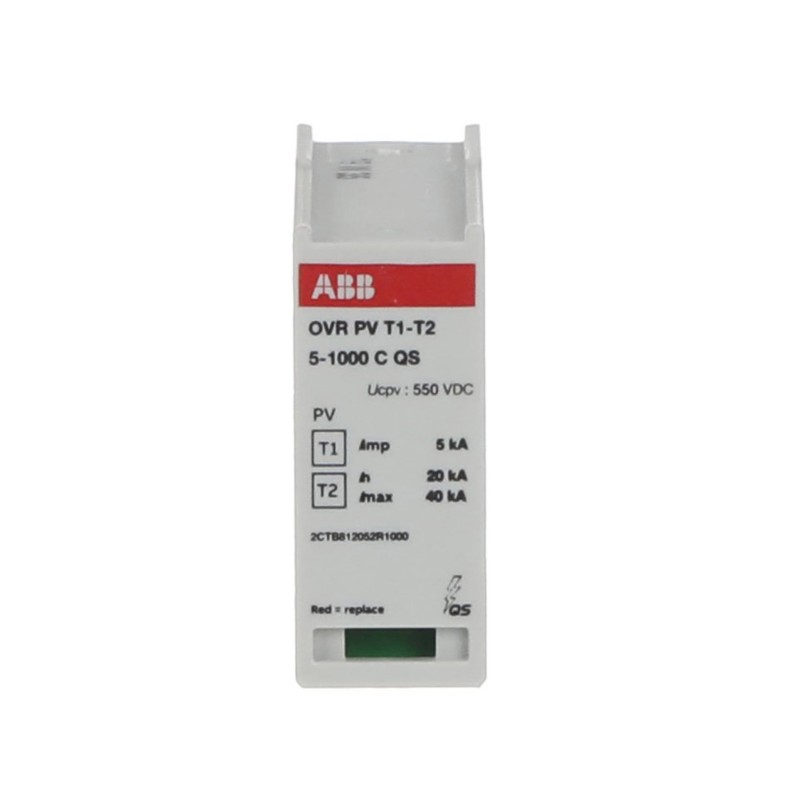

ABB 2CTB812052R1000 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CTB812052R1000 ABB Prot. Über t. OVRPVT1-T25-1000CQS

Code: 2CTB812052R1000

Hersteller: ABB

Beschreibung:

Prot. Über t. OVRPVT1-T25-1000CQS
SPD Erstzmodul für OVR PV T1-T2 5-1.000 Ersatzmodul 1.000 V

Kategorien:

  • Erdung, Blitz- und Überspannungsschutz > Überspannungsableiter für Energietechnik/Stromversorgung
  • ABB > Andere modulare Geräte

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 56,37 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

Technische Daten
Geeignet fürTo protect the systems against the transient overvoltage (lightning)
Bemessungsspannung DC1000 V
Maximum Power Point (MPP) Spannung1000 V
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)11 kA
Entladestrom(Nennwert, 8 / 20 µs) 20 kA
(Imax, 8 / 20 µs) 40 kA
(Itotal, 10 / 350 µs) 5 kA
ÜberspannungsableiterklasseI
II
Anzahl geschützter Pole2
Anzahl Leiter2
ÜbertragungsstandardOptisch
VersionPlug-in
ProdukttypQS
OptionenSolar
Für präventive WartungNein
StatusanzeigeJa
Anzahl Batterien0
Sicherungsgröße3 modular spacing
Querschnitt (Across)eindrähtiger Leiter maximal 35 mm²
flexibler Leiter maximal 25 mm²
Elektrische Daten
Bemessungsspannung (Ur)1000 V DC
Schutzpegel ( Up)3.8 kV
Material Compliance
RoHS Erklärung9AKK107991A6344
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20230707
REACH Erklärung9AKK107492A1906
REACH Informationenthält keine Stoffe > 0,1 Massenprozent
REACH Datum20231212
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2B
Umgebungsbedingungen
SchutzartIP20
Abmessungen
Breite (Netto-Abmessung)24 mm
Höhe (Netto-Abmessung)45 mm
Tiefe (Netto-Abmessung)74 mm
Nettogewicht0.079 kg
Bestelldaten
Menge Verpackungseinheit 1Karton 1 Stück
Bruttogewicht Verpackungseinheit 10.079 kg
Zertifikate und Deklarationen
Konformitätserklärung - CE9AKK107991A6344
Installation / Montage
Montage- und Betriebsanleitung2CTC431032M1701
MontageartDIN-Schiene
Hauptdokumente
Mechanische Zeichnungen2CTC812000F0300
Externe Klassifizierungen und Normen
ETIM 9EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung
ETIM 10EC000941 - Überspannungsableiter für Energietechnik/Stromversorgung
UNSPSC39121610
eClassV11.0 : 27130805
Kennbuchstabe (elektrische Betriebsmittel)141DCC
NormenIEC 61 643-11 / EN 50539-11

ETIM for 2CTB812052R1000 Erdung, Blitz- und Überspannungsschutz (EC000941)

MerkmalsnameNetzform DC (EF009926)
MerkmalswertJa
MerkmalsnameNetzform IT (EF009927)
MerkmalswertNein
MerkmalsnameNetzform TN (EF009928)
MerkmalswertNein
MerkmalsnameNetzform TN-C (EF009929)
MerkmalswertNein
MerkmalsnameNetzform TN-C-S (EF009933)
MerkmalswertNein
MerkmalsnameNetzform TN-S (EF009930)
MerkmalswertNein
MerkmalsnameNetzform TT (EF009931)
MerkmalswertNein
MerkmalsnameNetzform sonstige (EF009932)
MerkmalswertNein
MerkmalsnameAnzahl der Leiter (ohne Erde) (EF001148)
Merkmalswert2
MerkmalsnameNennableitstoßstrom (8/20) (EF004214)
Merkmalswert20 kA
MerkmalsnameMax. Ableitstoßstrom (8/20) (EF012274)
Merkmalswert20 kA
MerkmalsnameNennspannung DC (EF004221)
Merkmalswert1000 V
MerkmalsnameHöchste Dauerspannung DC (EF004777)
Merkmalswert1000 V
MerkmalsnameMax. PV-Spannung (EF008795)
Merkmalswert1000 V
MerkmalsnameSchutzpegel (EF003525)
Merkmalswert3.8 kV
MerkmalsnameMax. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) (EF015962)
Merkmalswert10 A
MerkmalsnameKurzschlussfestigkeit (Isccr) (EF012627)
Merkmalswert11 kA
MerkmalsnameIntegrierter Kurzschlussschutz (EF016000)
MerkmalswertNein
MerkmalsnameIntegrierte Vorsicherung (EF008797)
MerkmalswertNein
MerkmalsnameLeckstromfrei (EF016002)
MerkmalswertNein
MerkmalsnameMontageart (EF000003)
Merkmalswertsonstige
MerkmalsnameBaugröße (EF002566)
Merkmalswert3 TE
MerkmalsnameMax. Leiterquerschnitt starr (ein-/mehrdrähtig) (EF008827)
Merkmalswert35 mm²
MerkmalsnameMax. Leiterquerschnitt flexibel (feindrähtig) (EF008828)
Merkmalswert25 mm²
MerkmalsnameMit Fernmeldekontakt (EF000422)
MerkmalswertNein
MerkmalsnameSignalisierung am Gerät (EF004241)
Merkmalswertoptisch
MerkmalsnamePrüfklasse Typ 2 (EF004230)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
