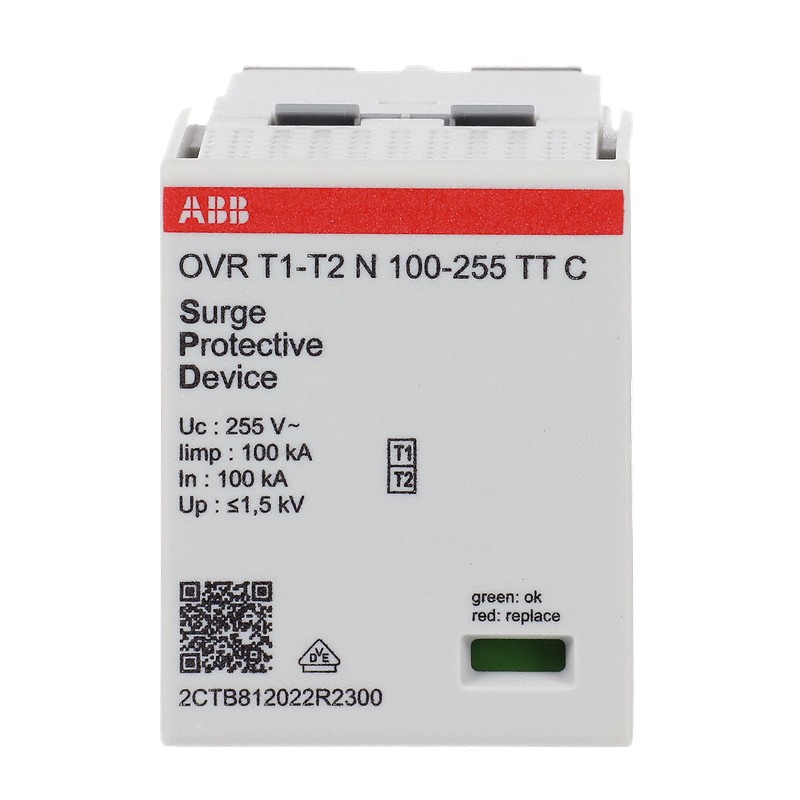

2CTB812022R2300 ABB Prot.sobret. OVRT1-T2N100-255TTC
2CTB812022R2300
ABB
Prot.sobret. OVRT1-T2N100-255TTC
Ersatzmodul für OVR T1-T2 3N 100-255 P TS
Erdung, Blitz- und Überspannungsschutz > Kombi-Ableiter für Energietechnik
Andere modulare Geräte
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Art des Niederspannungsverteilsystems | (TT) |
| TN-S | |
| Nennspannung (Uo) | 240 … 400 V |
| Maximale Dauerbetriebsspannung (Uc) | (L-PE) - V |
| (L-N) - V | |
| (N-PE) 255 V | |
| Kurzzeitige Überspannung Testwert (UT) | (N-PE) 1200/200ms V |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | 100 kA |
| Entladestrom | (Nennwert, 8 / 20 µs) 25 kA |
| (Imax, 8 / 20 µs) 60 kA | |
| (Itotal, 10 / 350 µs) 100 kA | |
| Stoßstrom | (Iimp, 10 / 350 µs) - kA |
| (Itotal, 10 / 350 µs) 100 kA | |
| Kurzschlussfestigkeit Icc | 100 kA |
| Folgestromlöschvermögen (I fi) | (N-PE) 50 kA |
| Kurzschlussschutzeinrichtung | Vorsicherung Typ gG 315 A |
| Überspannungsableiterklasse | I |
| II | |
| Anzahl geschützter Pole | 1 |
| Anzahl Pole | 1P |
| Version | Plug-in |
| Anzahl Batterien | 0 |
| Elektrische Daten | |
| Frequenz (f) | 45…65 Hz |
| Technische Daten UL/CSA | |
| Maximale Dauerbetriebsspannung UL/CSA (MCOV) | (L-PE) - V |
| (L-L) - V | |
| (L-N) - V | |
| (N-PE) 255 V | |
| Art Niederspannungsverteiler UL/CSA | einphasig |
| Material Compliance | |
| RoHS Erklärung | 9AKK108467A9302 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20230322 |
| REACH Erklärung | 9AKK107492A1906 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20231212 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| SCIP | f03a1acb-29b3-4774-807d-93e37efe14dd Deutschland (DE) |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -40 ... +70 °C |
| (Lagerung) -40 ... +80 °C | |
| Höchstzulässige Betriebshöhenlage | ohne Derating 2000 m |
| Abmessungen | |
| Breite in Teilungseinheiten | 2 |
| Breite (Netto-Abmessung) | 36 mm |
| Höhe (Netto-Abmessung) | 45 mm |
| Tiefe (Netto-Abmessung) | 61 mm |
| Nettogewicht | 0.24 kg |
| Maßzeichnung | 9AKK108467A9591 |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.27 kg |
| E-Nummer (Norwegen) | 1629997 |
| Zertifikate und Deklarationen | |
| Erklärung | 9AKK108467A9390 |
| Konformitätserklärung - CE | 9AKK108467A9302 |
| UL Zertifikat | 9AKK108468A0504 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 9AKK108467A8849 |
| Montageart | DIN-Schiene |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK108467A5402 |
| Mechanische Zeichnungen | 9AKK108467A9591 |
| 9AKK108467A8852 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC001457 - Kombi-Ableiter für Energietechnik |
| ETIM 10 | EC001457 - Kombi-Ableiter für Energietechnik |
| UNSPSC | 39-12-16-06 |
| Normen | IEC 61643-11 |
| EN 61643-11 | |
| UL 1449 5thEd | |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 1 |
| Folgestromlöschfähigkeit (EF004193) | 50 kA |
Datasheet - PDF
