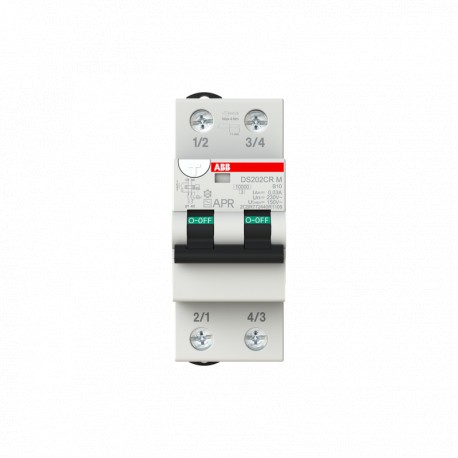

ABB 2CSR772440R1105 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

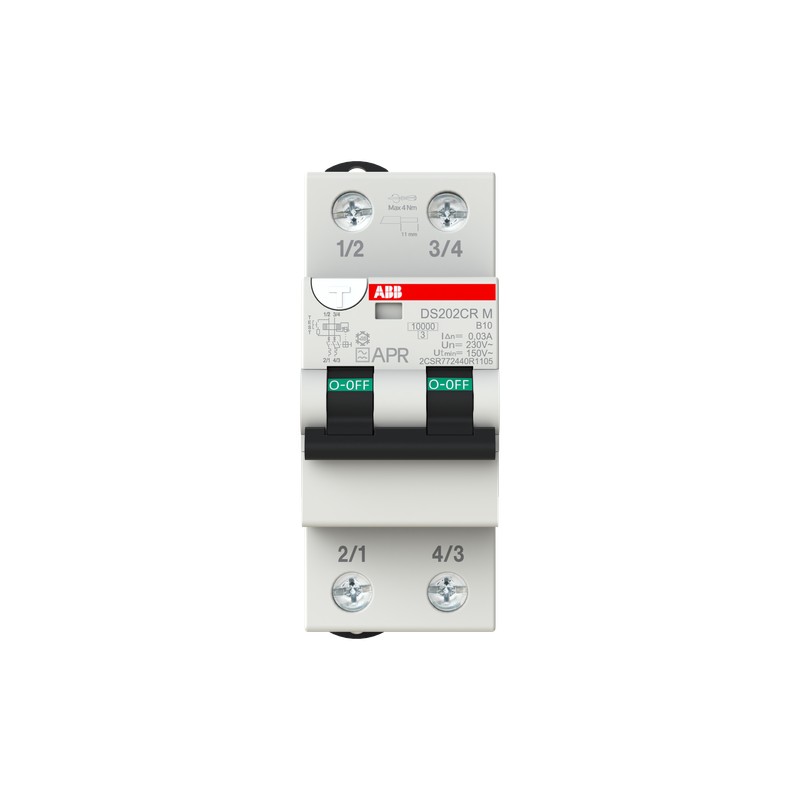

2CSR772440R1105 ABB I.com.DS202CRM 2p B 10A A APR 10kA 30mA

Code: 2CSR772440R1105

Hersteller: ABB

Beschreibung:

I.com.DS202CRM 2p B 10A A APR 10kA 30mA
DS202CR M B10 APR30 Fehlerstromschutzschalter mit Überstromschutz

Kategorien:

  • Schutzschaltgeräte, Sicherungen > Kombination FI-Schalter/Leitungsschutzschalter
  • ABB > Tertiär / Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 145,98 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

ZULETZT ANGESEHEN

MEHR INFOS

  • Erweiterter Produkttyp:
    DS202CR M B10 APR30
  • Produkt-ID:
    2CSR772440R1105
  • Ean:
    4022903035220
  • Katalogbeschreibung:
    DS202CR M B10 APR30 Fehlerstromschutzschalter mit Überstromschutz
  • Lange Beschreibung:
    Der FI-Schutzschalter der Serie DS202CR ist ein 2P-Gerät mit zwei Modulen zum Schutz von einphasigen Stromkreisen vor Überlast und Kurzschlussströmen. Schutz vor der Einwirkung von sinusförmigen Wechsel- und direkt pulsierenden Erdschlussströmen. Schutz gegen indirekte Berührungen und zusätzlicher Schutz gegen direkte Berührungen (mit Empfindlichkeit = 30 mA).
+
–

Zubehör

BezeichnerBeschreibungTypQtyMaßeinheit
2CDS200931R0001
G2C-H6-L+R Signal / HilfskontaktG2C-H6-L+R1Stück
2CDS200932R0001
G2C-S/H6-L+R Signal / HilfskontaktG2C-S/H6-L+R1Stück
2CDS200932R0011
G2C-S/H6-L+R-KL Signal / HilfskontaktG2C-S/H6-L+R-KL1Stück

Öko-Transparenz

Technische

  • Standards:
    IEC/EN 61009-1
    IEC/EN 61009-2-1
  • Tripping-Charakter:
    B
  • Typ des Reststroms:
    Ein Typ
  • Nennbetriebsspannung:
    nach IEC 60898-1 230 V
  • Nennisolationsspannung (UIch):
    nach IEC/EN 60664-1 440 V
  • Bewertete Impuls-Widerstand Spannung (UImp):
    4 kV
  • Eingangsspannungstyp:
    Ac
  • Nennstrom (IN):
    10 A
  • Bewerteter Reststrom:
    30 mA
  • Nennkurzschlusskapazität:
    10 kA
  • Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
    10 kA
  • Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
    7,5 kA
  • Maximaler Stoßstrom:
    3 kA
  • Ableitstromtyp:
    Eine
  • Häufigkeit (F):
    50 Hz
  • Nennfrequenz (f):
    50 Hz
  • Stromverlust:
    3,28 W
  • Netzteilanschluss:
    Beliebige
  • Energiebegrenzungsklasse:
    3
  • Elektrische Ausdauer:
    10000 Operationen
  • Mechanische Ausdauer:
    20000 Betriebe
  • Anzahl der Polen:
    2
  • Anzahl der geschützten Pole:
    2
  • Fehleranzeige:
    Blaue Flagge am Fenster
  • Betriebscharakteristik:
    Sofort (APR Hohe Immunität)
  • Überspannungskategorie:
    Ⅲ
  • Position der Neutralklemmen:
    Rechts
    Links
  • Anzugsmoment:
    4 N·m
  • Zubehörtyp:
    Hilfskontakt
    Signalkontakt / Hilfskontakt
  • Erdungsschalter Typ:
    Kurze Zeit verzögert
  • Montagetyp:
    DIN-Schiene
  • Montageposition:
    jegliche
  • Verfügbares Zubehör:
    Ja
  • Anzahl der Batterien:
    0
  • Kabelgröße:
    35 mm2
  • Anschlusskapazität:
    Sammelschiene 10... 10 mm²
    Flexibel 1...25 mm²
    Starrer Festkörper 1... 35 mm²
  • Bewerteter Querschnitt:
    1 - Vollkern 1 ... 35 mm²
    4 - Mehrfachverdrahtet 1 ... 25 mm²
  • Draht-Stripping-Länge:
    11 mm

Umwelt

  • Umgebungslufttemperatur:
    Betrieb -25 ... +55 °C
    Lagerung -40 ... +70 °C
  • Schutzgrad:
    IP20
  • Verschmutzungsgrad:
    3
  • Umweltbedingungen:
    28 Zyklen
    mit 55 °C / 90-96 %
    und 25 °C / 95-100 %
  • RoHS-Status:
    Im Anschluss an die EU-Richtlinie 2011/65/EU und Die Änderung 2015/863 22. Juli 2019
  • RoHS Informationen:
    9AKK108466A5162
  • REACH-Erklärung:
    9AKK108466A9708
  • Conflict Minerals Reporting Template (CMRT):
    9AKK108468A3363

Dimensionen

  • Breite in Anzahl der modularen Abstände:
    2
  • Produktnetzbreite:
    36Mm
  • Produkt-Nettohöhe:
    86Mm
  • Produktnetztiefe / Länge:
    72Mm
  • Produkt-Nettogewicht:
    0.220Kg
  • Eingebaute Tiefe (T2):
    72 mm

Bestellung

  • Mindestbestellmenge:
    1 Stück
  • Paket-Level-1-Einheiten:
    Box 1 Stück
  • PaketStufe 1 Bruttogewicht:
    0,245 kg
  • Zolltarifnummer:
    85363010
  • Herkunftsland:
    Polen (PL)

Zertifikate und Erklärungen

Beliebte Downloads

Klassifizierungen

  • ETIM 8:
    EC000905 - Erdschluss-Leistungsschalter
  • ETIM 9:
    EC000905 - Erdschluss-Leistungsschalter
  • WeEE-Kategorie:
    5. Kleingeräte (keine außendimension mehr als 50 cm)
  • WEEE B2C / B2B:
    Business To Consumer
  • CN8:
    85363010
  • Eclass:
    V11.0 : 27142207
  • Objektklassifizierungscode:
    F

ETIM for 2CSR772440R1105 Schutzschaltgeräte, Sicherungen (EC000905)

MerkmalsnamePolzahl (gesamt) (EF008618)
Merkmalswert2
MerkmalsnameAnzahl der abgesicherten Pole (EF005548)
Merkmalswert2
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert230 V
MerkmalsnameBemessungsisolationsspannung Ui (EF001366)
Merkmalswert440 V
MerkmalsnameBemessungsstoßspannungsfestigkeit Uimp (EF011980)
Merkmalswert4 kV
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert10 A
MerkmalsnameBemessungsfehlerstrom (EF002358)
Merkmalswert0.03 A
MerkmalsnameFehlerstrom-Typ (EF002560)
MerkmalswertA
MerkmalsnameEnergiebegrenzungsklasse (EF002568)
Merkmalswert3
MerkmalsnameBemessungsabschaltvermögen nach EN 61009 (EF012628)
Merkmalswert10 kA
MerkmalsnameBemessungsabschaltvermögen nach IEC 60947-2 (EF006065)
Merkmalswert10 kA
MerkmalsnameBemessungsschaltvermögen Icn nach EN 61009-1 (EF011981)
Merkmalswert10 kA
MerkmalsnameAbschaltcharakteristik (EF012587)
Merkmalswertunverzögert
MerkmalsnameStoßstromfestigkeit (EF002564)
Merkmalswert3 kA
MerkmalsnameSpannungsart (EF000187)
MerkmalswertAC
MerkmalsnameFrequenz (EF005455)
Merkmalswert50 Hz
MerkmalsnameAuslösecharakteristik (EF000889)
MerkmalswertB
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertJa
MerkmalsnameMit Verriegelungsvorrichtung (EF007385)
MerkmalswertNein
MerkmalsnameÜberspannungskategorie (EF002569)
Merkmalswert3
MerkmalsnameVerschmutzungsgrad (EF002570)
Merkmalswert3
MerkmalsnameUmgebungstemperatur während des Betriebs (EF007515)
Merkmalswert-25 °C
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert2
MerkmalsnameEinbautiefe (EF000218)
Merkmalswert72 mm
MerkmalsnameFehlauslöseschutz (EF009497)
MerkmalswertJa
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP20
MerkmalsnameAnschließbarer Leiterquerschnitt mehrdrähtig (EF007343)
Merkmalswert1 mm²
