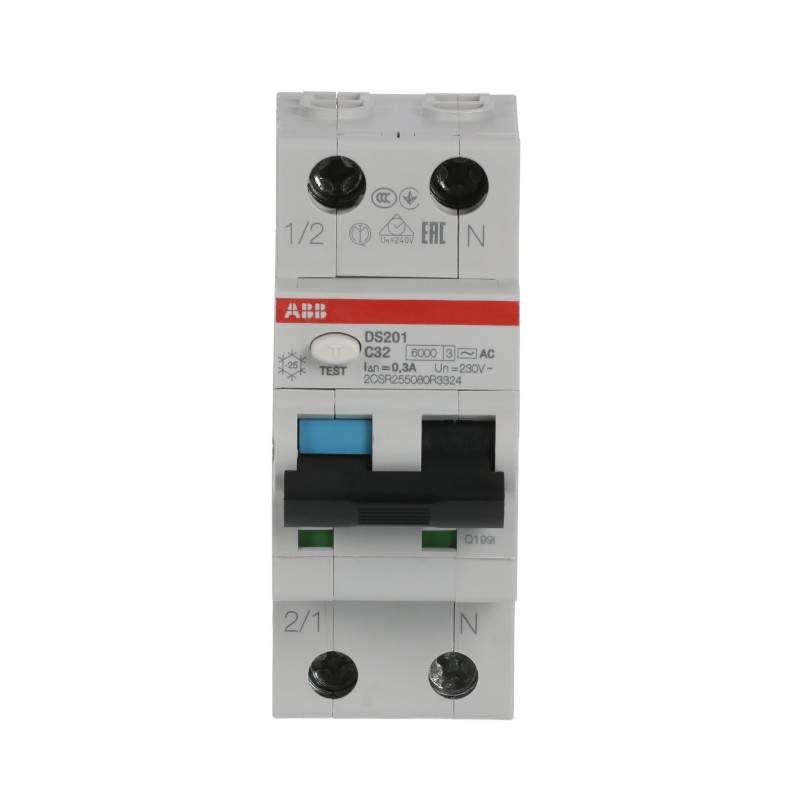

2CSR255080R3324 ABB I.com.DS200 1p+N C 32A AC 10kA 300mA Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CSR255080R3324 ABB I.com.DS200 1p+N C 32A AC 10kA 300mA

2CSR255080R3324

ABB

I.com.DS200 1p+N C 32A AC 10kA 300mA

FI/LS-Schalter DS201 - 1P+N - 300 mA - 32 A - C - Type AC

Mehr Infos


Schutzschaltgeräte, Sicherungen > Kombination FI-Schalter/Leitungsschutzschalter

Tertiär / Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $116.42
Stückpreis: $116.42
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


ABB EcoSolutions
ABB EcoSolutionsJa
EcoSolutions Profil9AKK108470A2163
Recyclingfähigkeitsquote des Produkts gemäß DIN EN45555Methode zum Schließen von Ressourcenkreisläufen - nach DIN EN45555 - 75.20 %
ABB Konzernziel für die Deponierung von AbfällenAuf Deponien wird kein Abfall entsorgt, der als nicht gefährlich eingestuft ist.
UL 2799 Nachweis "Keine Abfälle auf Deponien" verfügbar
Nachhaltiger Materialanteil in Verpackungen (Gewicht in %)recycelter Karton - 98 %
recyceltes Papier - 00 %
Chemisch recyceltes Polymer - 00 %
Verlängerung der ProduktlebensdauerProdukthaltbarkeit
Demontageanleitung für End-of-Life-Produkte9AKK108469A2268
Umweltprodukterklärung - EPD9AKK108468A5756
Technische Daten
FehlerstromartType AC
Betriebsspannung der Prüfeinrichtung (Ut)(Minimum) 110 V
(Maximum) 264 V
Isolationsprüfspannung2 kV
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)10 kA
Bemessungsausschaltvermögen (IΔm)EN 61009-1 6000 A
IEC 61009-1 4500 A
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)7.5 kA
Maximaler Stoßstrom0 kA
EinspeisungBeliebig
SchaltstellungsanzeigeRot AN / Grün AUS
Energiebegrenzungsklasse3
Elektrische Lebensdauer10000 Zyklen
Mechanische Belastbarkeit20000 Zyklen
Anzahl geschützter Pole1
Anzahl Pole1P+N
Anzahl Modulabstände pro DIN-Schiene2
Fehleranzeigeblaue Markierung auf dem Schalthebel
Zeitverzögerung FIunverzögert
Position des N-LeitersRechts
Anzugsdrehmoment2.8 N·m
ZubehörtypHilfskontakt
BedienteilausführungSchalthebel - Isolierstoffgruppe II, Schwarz RAL 9005, plombierbar in den Stellungen ON (EIN)/OFF (AUS)
GehäusetypInsulation group I - II, RAL 7035
Typ Schraubklemmestörungssicherer, doppelgerichteter Zylinderlift-Anschluss
Zubehör anbaubarJa
Anzahl Batterien0
AnschlussmöglichkeitSammelschiene 10 ... 10 mm²
mehrdrähtig 0.75 ... 25 mm²
flexibel mit Aderendhülse 0.75 ... 16 mm²
flexibel 0.75 ... 16 mm²
Abisolierlänge12 mm
AnschlussartSchraubklemme
Elektrische Daten
AuslösecharakteristikC
Bemessungsbetriebsspannung(gemäß IEC 60898-1) 240 V
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 500 V
Bemessungsstoßspannungsfestigkeit (Uimp)4 kV
EingangsspannungsartAC
Bemessungsstrom (In)32 A
Bemessungsfehlerstrom300 mA
Bemessungsschaltvermögen6 kA
Bedingter Bemessungskurzschlussstrom (Inc)10 kA
Bemessungsfrequenz (f)50 / 60 Hz
VerlustleistungDurchschnitt pro Pol 5.0 W
Phasen Pol 6.4 W
Neutralleiter 3.5 W
insgesamt 9.9 W
ÜberspannungskategorieIII
Material Compliance
RoHS Erklärung9AKK106713A5588
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20211115
REACH Erklärung9AKK108467A9482
REACH Informationenthält Stoffe > 0,1 Massenprozent
REACH Datum20240429
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2C
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 … 55 °C
Referenztemperatur für die Auslösecharakteristik30 °C
SchutzartIP20
IP40
Verschmutzungsgrad2
Klimafestigkeit28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Vibrationsfestigkeit nach IEC/EN 60068-2-620 Zyklen bei 0,8 In: 1g oder 1 mm 50 … 150 … 5 Hz
Schockfestigkeit nach IEC/EN 60068-2-2725g 2 Schocks 13 ms
Umweltinformationen2CSC422002K2701
Abmessungen
Breite in Teilungseinheiten2
Breite (Netto-Abmessung)35 mm
Höhe (Netto-Abmessung)85 mm
Tiefe (Netto-Abmessung)69 mm
Nettogewicht200 g
Einbautiefe (t2)69 mm
Engineering
EPLAN Daten9AAC554444_EPLAN
Bestelldaten
Menge Verpackungseinheit 1Karton 1 Stück
Bruttogewicht Verpackungseinheit 1225 g
Zertifikate und Deklarationen
ABS Zertifikat9AKK107991A2823
CB Zertifikat9AKK107492A6060
CCC Zertifikat9AKK107492A6067
Konformitätserklärung - CE9AKK106713A5588
DNV GL Zertifikat9AKK107680A3457
9AKK107680A3456
EAC Zertifikat9AKK107492A6071
9AKK107991A7755
GOST Zertifikat9AKK107992A1640
ÖVE Zertifikat9AKK107492A6085
RMRS Zertifikat9AKK107680A3454
9AKK107680A3455
Installation / Montage
Montage- und Betriebsanleitung9AKK107492A6006
MontageartDIN-Rail
Einbaulagebeliebig
Hauptdokumente
Datenblatt, technische Information2CDC421005D0101
Externe Klassifizierungen und Normen
ETIM 9EC000905 - Kombination FI-Schalter/Leitungsschutzschalter
ETIM 10EC000905 - Kombination FI-Schalter/Leitungsschutzschalter
UNSPSC39121601
eClassV11.0 : 27142207
Kennbuchstabe (elektrische Betriebsmittel)F
NormenIEC/EN 61009-1, IEC/EN 61009-2-1

ETIM for 2CSR255080R3324 Schutzschaltgeräte, Sicherungen (EC000905)
Merkmal Wert
Polzahl (gesamt) (EF008618) 2
Anzahl der abgesicherten Pole (EF005548) 1
Bemessungsspannung (EF000228) 240 V
Bemessungsisolationsspannung Ui (EF001366) 500 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsstrom (EF000227) 32 A
Bemessungsfehlerstrom (EF002358) 0.3 A
Fehlerstrom-Typ (EF002560) AC
Energiebegrenzungsklasse (EF002568) 3
Bemessungsabschaltvermögen nach EN 61009 (EF012628) 6 kA
Bemessungsabschaltvermögen nach IEC 60947-2 (EF006065) 10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1 (EF011981) 6 kA
Abschaltcharakteristik (EF012587) unverzögert
Stoßstromfestigkeit (EF002564) 0 kA
Spannungsart (EF000187) AC
Frequenz (EF005455) 50/60 Hz
Auslösecharakteristik (EF000889) C
Mitschaltender Neutralleiter (EF005997) Ja
Mit Verriegelungsvorrichtung (EF007385) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Breite in Teilungseinheiten (EF002950) 2
Einbautiefe (EF000218) 69 mm
Fehlauslöseschutz (EF009497) Nein
Schutzart (IP) (EF005474) IP20
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 0.75 mm²
