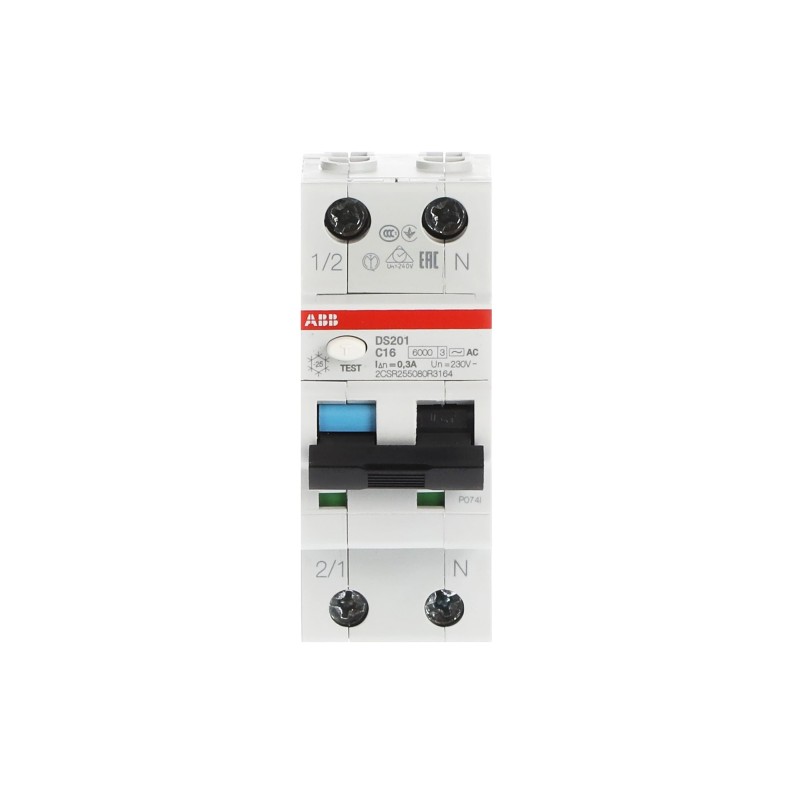

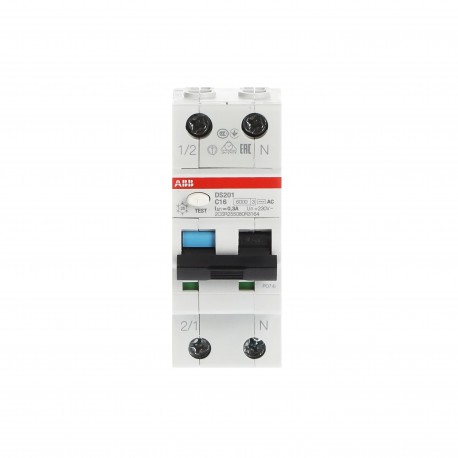

2CSR255080R3164 ABB I.com.DS200 1p+N C 16A AC 10kA 300mA Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CSR255080R3164 ABB I.com.DS200 1p+N C 16A AC 10kA 300mA

2CSR255080R3164

ABB

I.com.DS200 1p+N C 16A AC 10kA 300mA

Die DS201-Serie ist ein 1P+N RCBO in Zwei-Modul-Breite zum Schutz von Einphasenschaltungen des Endbenutzers vor Überlastung und Kurzschlussströmen; Schutz vor den Auswirkungen sinusförmiger Wechselerden; Schutz vor indirekten Kontakten und zusätzlicher Schutz vor direkten Kontakten (mit Empfindlichkeit = 30 mA).

Mehr Infos


Schutzschaltgeräte, Sicherungen > Kombination FI-Schalter/Leitungsschutzschalter

Tertiär / Industrie

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $112.50
Stückpreis: $112.50
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Related products

▲

Bestseller

▲

Mehr Infos

▲


b'

Allgemeine Informationen

Erweiterter Produkttyp:
DS201 C16 AC300
Produkt-ID:
2CSR255080R3164
Ean:
8012542047612
Katalogbeschreibung:
DS201 C16 AC300 - RCBO
Lange Beschreibung:
Die DS201-Serie ist ein 1P+N RCBO in Zwei-Modul-Breite zum Schutz von Einphasenschaltungen des Endbenutzers vor Überlastung und Kurzschlussströmen; Schutz vor den Auswirkungen sinusförmiger Wechselerden; Schutz vor indirekten Kontakten und zusätzlicher Schutz vor direkten Kontakten (mit Empfindlichkeit = 30 mA).
\n

Technische

Standards:
IEC/EN 61009-1, IEC/EN 61009-2-1
Typ des Reststroms:
AC-Typ
Anzahl der Polen:
2
Anzahl der geschützten Pole:
1
Nennstrom (IN):
16 A
Bewertete Stromempfindlichkeit:
0,3 A
Nennspannung (UR):
230 V
Nennisolationsspannung (UIch):
500 V
Überspannungskategorie:
Ⅲ
Verschmutzungsgrad:
2
Testspannung (Ut):
110 ... 264 V
Nennfrequenz (f):
50 ... 60 Hz
Bewertete Kurzschlusskapazität (ICn):
6 kA
Bewertete ultimative Kurzschluss-Breaking-Kapazität (ICu):
10 kA
Bewertete Service-Kurzschluss-Breaking-Kapazität (ICs):
7,5 kA
Bewertete Restbruchkapazität (I-m):
EN 61009-1 6000 A

IEC 61009-1 6000 A
Primäre Nennimpulse widerstehen Spannung:
4 kV
Dielektrische Testspannung:
2,5 kV
Tripping-Charakter:
C
Energiebegrenzungsklasse:
3
Gehäusetyp:
Isoliergruppe I - II, RAL 7035
Aktuatortyp:
Toggle - Isolationsgruppe II, Schwarz RAL 9005, versiegelbar in ON-OFF-Positionen
Kontaktpositionsanzeige:
Rot EIN / Grün AUS
Fehleranzeige:
Blaue Flagge auf Umschalter
Elektrische Ausdauer:
10000 Zyklus
Mechanische Ausdauer (Nendu):
Zyklus 20000
Schutzgrad:
Klemmen IP20

Gehäuse IP40
Stoßfestigkeit nach IEC 60068-2-27:
25g / 2 Stöße / 13 ms
Vibrationsbeständigkeit nach IEC 60068-2-6:
0,1 mm oder 1 g - 20 Zyklen bei 5... 150... 5 Hz
Umweltbedingungen:
28 Zyklen

mit 55 °C / 90-96 %

und 25 °C / 95-100 %
Referenz Umgebungslufttemperatur:
30 °C
Klemmentyp:
Schraubklemmen
Schraubklemme Typ:
Failsafe Bidirektionaler Zylinder-Lift-Terminal
Kabelgröße:
25 mm2
Anschlusskapazität:
Busbar 10/10 mm2

Gestrandet 0.75 ... 25 mm2

Flexibel mit Ferrule 0.75 ... 16 mm2

Flexibel 0,75 ... 16 mm2
Anzugsmoment:
2,8 Nm
Draht-Stripping-Länge:
12 mm
Montagetyp:
auf DIN-Schiene EN 60715 (35mm) mittels Montageclip
Montageposition:
jegliche
Netzteilanschluss:
Beliebige
Position der Neutralklemmen:
Rechts
Stromverlust:
3,3 W
Anzahl der modularen Abstände pro DIN-Schiene:
2
Zubehörtyp:
Hilfskontakt

Signalkontakt / Hilfskontakt

Shunt-Reise

Hilfskontakt für Bodenbefestigung

Unterspannungsfreisetzung

Überspannungsfreisetzung

Motorbetriebsgerät

Umwelt

Umgebungslufttemperatur:
Betrieb -25...55 °C

Technische UL/CSA

Kurzschluss-Strombewertung (SCCR):
0,3 A

Dimensionen

Produktnetzbreite:
0,035 m
Produkt-Nettohöhe:
0,085 m
Produktnetztiefe / Länge:
0,069 m
Produkt-Nettogewicht:
0.200 kg

Containerinformationen

Paket-Level-1-Einheiten:
Box 1 Stück
Paketebene 1 Breite:
40 mm
Paketebene 1 Höhe:
106 mm
Paketebene 1 Tiefe / Länge:
80 mm
PaketStufe 1 Bruttogewicht:
225 g
Paket Ebene 1 EAN:
8012542047612
Paket-Level 2-Einheiten:
5 Stück
Paketebene 2 Breite:
200 mm
Paketebene 2 Höhe:
106 mm
Paketebene 2 Tiefe / Länge:
80 mm
PaketStufe 2 Bruttogewicht:
1125 g
Paket Ebene 2 EAN:
8012542772316

Bestellung

Mindestbestellmenge:
1 Stück
Zolltarifnummer:
85363010

Zertifikate und Deklarationen (Dokumentnummer)

Konformitätserklärung - CE:\n9AKK106713A5588
Umweltinformationen:\n2CSC422002K2701
Anleitungen und Handbücher:\n9AKK107492A6006
RoHS Informationen:\n2CSC422002K2701

Beliebte Downloads

Datenblatt, Technische Informationen:\n9AKK107492A6187
Anleitungen und Handbücher:\n9AKK107492A6006

Klassifizierungen

Objektklassifizierungscode:
Q
ETIM 6:
EC000905 - Erdaustrittsschalter
ETIM 7:
EC000905 - Erdaustrittsschalter
\n
'

ETIM for 2CSR255080R3164 Schutzschaltgeräte, Sicherungen (EC000905)
Merkmal Wert
Polzahl (gesamt) (EF008618) 2
Anzahl der abgesicherten Pole (EF005548) 1
Bemessungsspannung (EF000228) 240 V
Bemessungsisolationsspannung Ui (EF001366) 500 V
Bemessungsstoßspannungsfestigkeit Uimp (EF011980) 4 kV
Bemessungsstrom (EF000227) 16 A
Bemessungsfehlerstrom (EF002358) 0.3 A
Fehlerstrom-Typ (EF002560) AC
Energiebegrenzungsklasse (EF002568) 3
Bemessungsabschaltvermögen nach EN 61009 (EF012628) 6 kA
Bemessungsabschaltvermögen nach IEC 60947-2 (EF006065) 10 kA
Bemessungsschaltvermögen Icn nach EN 61009-1 (EF011981) 6 kA
Abschaltcharakteristik (EF012587) unverzögert
Stoßstromfestigkeit (EF002564) 0 kA
Spannungsart (EF000187) AC
Frequenz (EF005455) 50/60 Hz
Auslösecharakteristik (EF000889) C
Mitschaltender Neutralleiter (EF005997) Ja
Mit Verriegelungsvorrichtung (EF007385) Nein
Überspannungskategorie (EF002569) 3
Verschmutzungsgrad (EF002570) 2
Umgebungstemperatur während des Betriebs (EF007515) -25 °C
Breite in Teilungseinheiten (EF002950) 2
Einbautiefe (EF000218) 69 mm
Fehlauslöseschutz (EF009497) Nein
Schutzart (IP) (EF005474) IP20
Anschließbarer Leiterquerschnitt mehrdrähtig (EF007343) 0.75 mm²

Datasheet - PDF

▲
Titel: Größe: Typ:
PDF MINIATURE CIRCUIT BREAKERS EN .pdf 37 Mbytes
