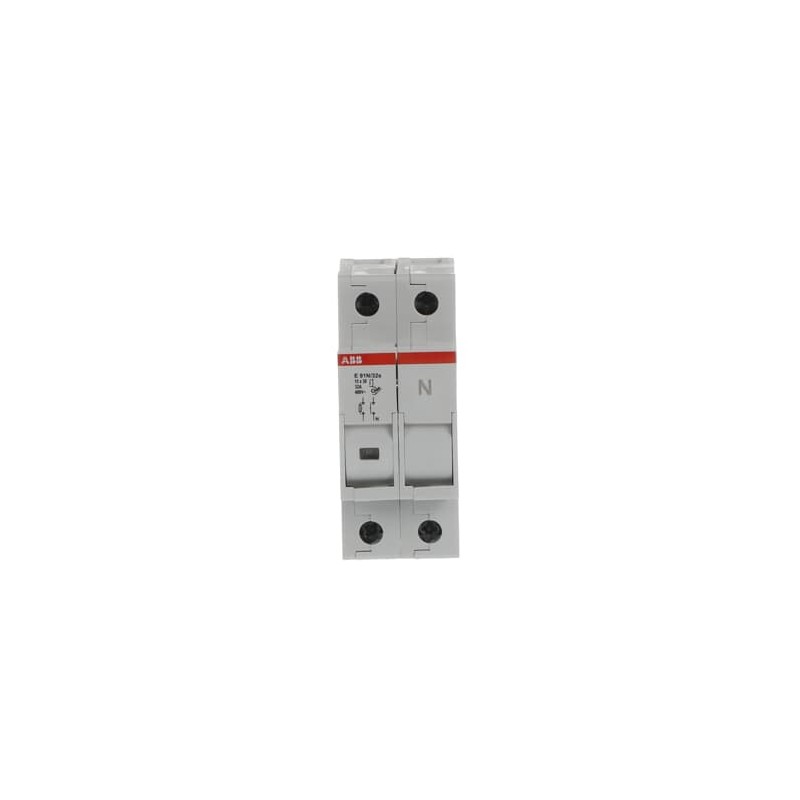

2CSM251503R1801 ABB Sicherungshaltersockel E91N/32s 32A 1p+N ind
2CSM251503R1801
ABB
Sicherungshaltersockel E91N/32s 32A 1p+N ind
Sicherungs-Trennschalter, 1+N Pol, 32A für Sicherungseinsatz 10,3 x 38mm AC-22B mit Sicherungsüberwachungsanzeige
Schutzschaltgeräte, Sicherungen > Halter für zylindrische Sicherung
Andere modulare Geräte
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Anzahl geschützter Pole | 1 |
| Anzahl Pole | 2P |
| Position des N-Leiters | Rechts |
| Anzugsdrehmoment | 2...2.5 N·m |
| Gebrauchskategorie | Connecting and disconnecting under no-load conditions - occasional actuation (AC-20B) |
| Switching of mixed resistive and inductive loads, including moderate overloads - occasional actuation (AC-22B) | |
| Verschlussart | abschließbar in geöffnetem Zustand |
| Art der Dichtung | Dichtungsdraht |
| Leitermaterial | Kupfer |
| Optionen | mit LED |
| Empfohlener Schraubendreher | Nr. 2 Pozidriv |
| Schock- und Vibrationsfestigkeit nach IEC 61373 | Category 1, Class B |
| Anschlussmöglichkeit | starr 2x5 mm² |
| mehrdrähtig 2x2-5 mm² | |
| Sicherungsgröße | 10x38 mm |
| Betriebsfeuchtigkeit (RHamb) | maximal 90% bei Temperatur 20 °C |
| 50% bei maximaler Temperatur 40 °C | |
| Bemessungsbetriebsstrom AC (Ie) | 32 A |
| Elektrische Daten | |
| Bemessungsspannung (Ur) | nach IEC 400 V |
| nach UL 690 V | |
| Bemessungsbetriebsspannung | AC-20B 690 V |
| |AC-22B 400 V | |
| Bemessungsisolationsspannung (Ui) | 1 kV |
| Hilfsspannung AC/DC | LED Indicator 24-1000 V |
| Bemessungsfrequenz (f) | 50/60 Hz |
| Verlustleistung | bei Bemessungsbedingungen pro Pol 3 W |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | starr 2x10 AWG |
| mehrdrähtig 2x14-10 AWG | |
| Material Compliance | |
| RoHS Erklärung | 9AKK106713A5623 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 1/1/2014 |
| REACH Erklärung | 9AKK108467A9482 |
| REACH Information | enthält Stoffe > 0,1 Massenprozent |
| REACH Datum | 20240429 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -5...+40 °C |
| (Lagerung) -25...+70 °C | |
| Schutzart | IP20 |
| Höchstzulässige Betriebshöhenlage | 2000 m |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 1 mm 2 … 13 Hz |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 15g 18 Schocks 13 ms |
| Umweltinformationen | Siehe RoHS-Richtlinie |
| Abmessungen | |
| Breite in Teilungseinheiten | 2 |
| Breite (Netto-Abmessung) | 35 mm |
| Höhe (Netto-Abmessung) | 85 mm |
| Tiefe (Netto-Abmessung) | 64 mm |
| Nettogewicht | 131 g |
| Einbautiefe (t2) | 64 mm |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 3 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.396 kg |
| Zertifikate und Deklarationen | |
| BV Zertifikat | 9AKK108467A0330 |
| CCC Zertifikat | 9AKK108467A0340 |
| Konformitätserklärung - CE | 9AKK106713A5623 |
| IMQ Zertifikat | 9AKK108467A0324 |
| KRS Zertifikat | 9AKK108467A0337 |
| LR Zertifikat | 9AKK107991A7313 |
| UL Zertifikat | 9AKK107992A1039 |
| Installation / Montage | |
| Montageart | DIN-Schiene |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A5535 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC002705 - Halter für zylindrische Sicherung |
| ETIM 10 | EC002705 - Halter für zylindrische Sicherung |
| eClass | V11.0 : 27142121 |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC 60947-3 |
| Zertifizierungsstelle | IMQ |
| BV | |
| Korean register | |
| CCC | |
| EAC | |
| Normungsstelle | UL |
| Merkmal | Wert |
|---|---|
| Montageart (EF000003) | DIN-Schiene |
| Für Sicherungsgröße (EF008316) | 10x38 mm |
| Polzahl (EF001391) | 2 |
| Mitschaltender Neutralleiter (EF005997) | Ja |
| Abschließbar (EF000113) | Ja |
| Mit optischer Defektanzeige (EF008181) | Ja |
| Breite in Teilungseinheiten (EF002950) | 2 |
| Einbautiefe (EF000218) | 64 mm |
| Schutzart (IP) (EF005474) | IP20 |
