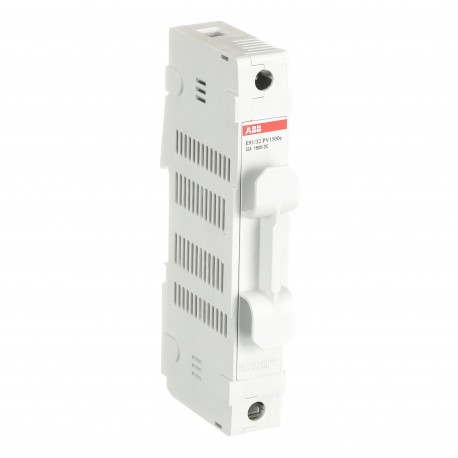

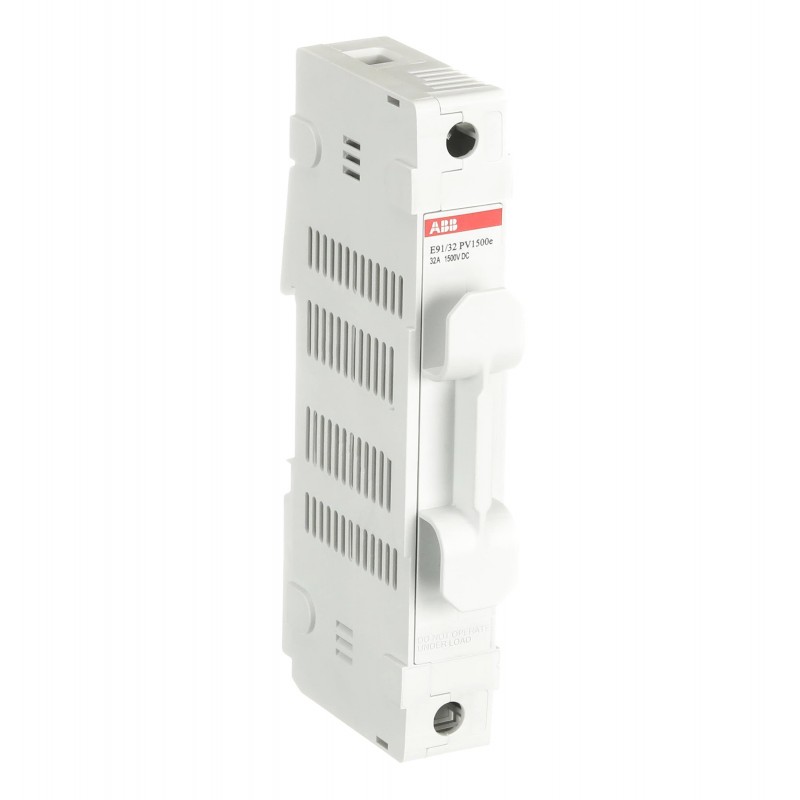

2CSM202041R1801 ABB Sicherungshalter-Basis E91/32PV 1500e 32A 1p
2CSM202041R1801
ABB
Sicherungshalter-Basis E91/32PV 1500e 32A 1p
Sicherungshaltersockel E91/32PV 1500e 32A 1p
Sicherungshalter für Photovoltaik bis 1500 V DC für Sicherungen 10x85/14x85mm
Schutzschaltgeräte, Sicherungen > Halter für zylindrische Sicherung
Andere modulare Geräte
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Anzahl Pole | 1P |
| Anzugsdrehmoment | 2-2.5 N·m |
| Sicherungstyp | zylindrisch gPV |
| Verschlussart | nicht abschließbar |
| Leitermaterial | Kupfer |
| Anmerkungen | Nur zur Verwendung mit CU 60°C, 75°C oder 90°C Draht Belastung |
| Schock- und Vibrationsfestigkeit nach IEC 61373 | Category 1, Class B |
| Anzahl Batterien | 0 |
| Anschlussmöglichkeit | mehrdrähtig 0.75…25 mm² |
| starr 0.75…25 mm² | |
| Sicherungsgröße | 10x85 mm |
| Betriebsfeuchtigkeit (RHamb) | maximal 90 % bei 20 °C |
| 50 % bei maximal 40 °C | |
| Elektrische Daten | |
| Bemessungsspannung (Ur) | 1500 V DC |
| Bemessungsisolationsspannung (Ui) | 1 kV |
| Bemessungsstrom (In) | 32 A |
| Verlustleistung | insgesamt 6 W |
| Technische Daten UL/CSA | |
| Anschlussmöglichkeit UL/CSA | mehrdrähtig 14…10 AWG |
| starr 14…6 AWG | |
| Anzugsdrehmoment UL/CSA | 18-22 in·lb |
| Material Compliance | |
| RoHS Erklärung | 9AKK107492A3751 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20211115 |
| REACH Erklärung | 9AKK108467A9482 |
| REACH Information | enthält Stoffe > 0,1 Massenprozent |
| REACH Datum | 20240429 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2B |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -5…85 °C |
| (Lagerung) -25…85 °C | |
| Schutzart | IP20 |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 1 mm 2 … 13 Hz |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 15g 18 Schocks 11 ms |
| Abmessungen | |
| Breite in Teilungseinheiten | 1.3 |
| Breite (Netto-Abmessung) | 22.5 mm |
| Höhe (Netto-Abmessung) | 134 mm |
| Tiefe (Netto-Abmessung) | 65 mm |
| Nettogewicht | 80 g |
| Einbautiefe (t2) | 65 mm |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 5 Stück |
| Bruttogewicht Verpackungseinheit 1 | 420 g |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 9AKK107492A3751 |
| UL Zertifikat | 9AKK108467A0348 |
| Installation / Montage | |
| Montageart | DIN-Schiene |
| Hauptdokumente | |
| Datenblatt, technische Information | 9AKK107992A5535 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC002705 - Halter für zylindrische Sicherung |
| ETIM 10 | EC002705 - Halter für zylindrische Sicherung |
| UNSPSC | 39121624 |
| eClass | V11.0 : 27142121 |
| IDEA Granular Category Code (IGCC) | 4972 >> Fuse holder |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC 60269-1 |
| UL 4248-19 | |
| Zertifizierungsstelle | CCC |
| Normungsstelle | UL |
