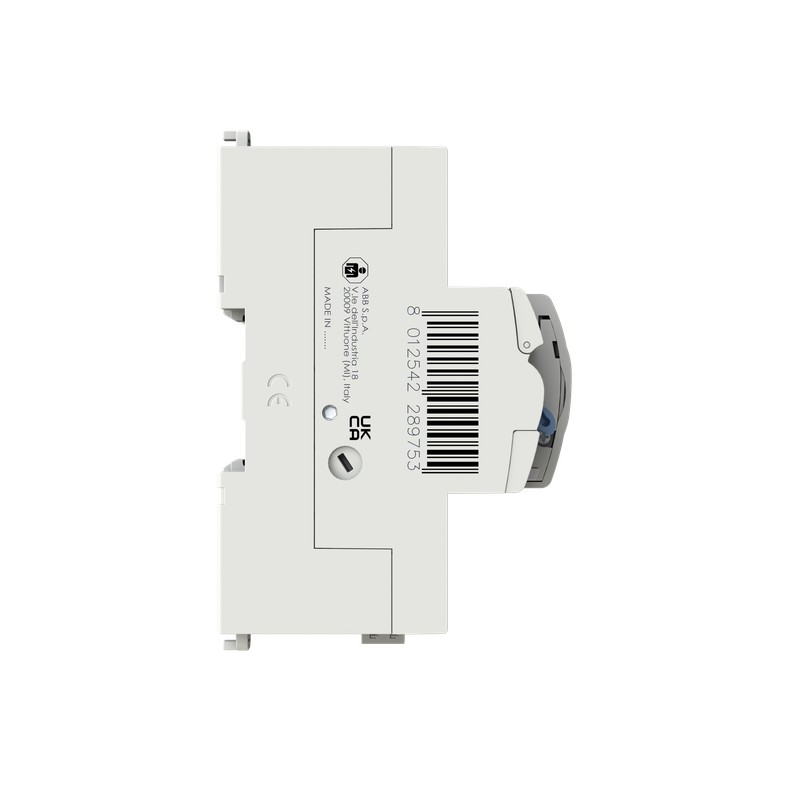

2CSF302131R1250 ABB Reconec. Dif. Aut. FARI2TestA25/0.03
2CSF302131R1250
ABB
Reconec. Dif. Aut. FARI2TestA25/0.03
Fehlerstrom-Schutzschalter mit Wiedereinschaltung und automatischem Test F-ARI Test - 2P - 30 mA - 25 A - Typ A
Schutzschaltgeräte, Sicherungen > Fehlerstrom-Schutzschalter mit Zusatzeinrichtung
Industriell
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Fehlerstromart | Typ A |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | 1 kA |
| Maximaler Stoßstrom | 3 kA |
| Fehlerstromtyp | A |
| Anzahl Pole | 2P |
| Zeitverzögerung FI | unverzögert |
| Position des N-Leiters | Rechts |
| Bemessungsquerschnitt | (1 - starr) 1 ... 35 mm² |
| (4 - mehrdrähtig) 1 ... 35 mm² | |
| Elektrische Daten | |
| Bemessungsspannung (Ur) | 230 V |
| Bemessungsbetriebsspannung | 230 ... 400 V AC |
| Bemessungsisolationsspannung (Ui) | 500 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Bemessungsstrom (In) | 25 A |
| Bemessungsfehlerstrom | 30 mA |
| Bedingter Bemessungskurzschlussstrom (Inc) | 10 kA |
| Bemessungsfrequenz (f) | 50 Hz |
| Verlustleistung | insgesamt 2.2 W |
| Material Compliance | |
| RoHS Erklärung | 9AKK106930A2452 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20200527 |
| REACH Information | Keine Daten - Wenn für ein bestimmtes Produkt noch keine REACH-Informationen verfügbar sind |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Umgebungstemperatur | -25...60 °C |
| (Betrieb) -25...60 °C | |
| Schutzart | IP20 |
| Verschmutzungsgrad | 2 |
| Umweltinformationen | Siehe CE-Konformitätserklärung |
| Abmessungen | |
| Breite in Teilungseinheiten | 5 |
| Breite (Netto-Abmessung) | 90 mm |
| Höhe (Netto-Abmessung) | 115 mm |
| Tiefe (Netto-Abmessung) | 80 mm |
| Nettogewicht | 570 g |
| Einbautiefe (t2) | 80 mm |
| Engineering | |
| EPLAN Daten | 9AAC187566_EPLAN |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.700 kg |
| E-Nummer (Finnland) | 3211240 |
| E-Nummer (Schweden) | 2160000 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 9AKK106930A2452 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CSS490030D1001 |
| Montageart | DIN-Schiene |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC423009B0101 |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC002693 - Fehlerstrom-Schutzschalter mit Zusatzeinrichtung |
| ETIM 10 | EC002693 - Fehlerstrom-Schutzschalter mit Zusatzeinrichtung |
| UNSPSC | 39121601 |
| eClass | V11.0 : 27142211 |
| IDEA Granular Category Code (IGCC) | 4877 >> Residual current circuit breaker (RCCB) with auxiliary device |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| Normen | EN 61008 |
| CPT054 | |
| EN 50557 | |
| Merkmal | Wert |
|---|---|
| Polzahl (EF001391) | 2 |
| Bemessungsspannung (EF000228) | 400 V |
| Bemessungsstrom (EF000227) | 25 A |
| Fehlerstrom-Typ (EF002560) | A |
| Selektiver-Typ (EF002561) | Nein |
| Kurzzeitverzögerter Typ (EF003604) | Ja |
| Kurzschlussfestigkeit (Icw) (EF002562) | 1 kA |
| Stoßstromfestigkeit (EF002564) | 3 kA |
| Frequenz (EF000034) | 50 Hz |
| Schutzart (IP) (EF005474) | IP20 |
| Breite in Teilungseinheiten (EF002950) | 5 |
| Einbautiefe (EF000218) | 80 mm |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF MINIATURE CIRCUIT BREAKERS EN .pdf | 37 Mbytes |
|
