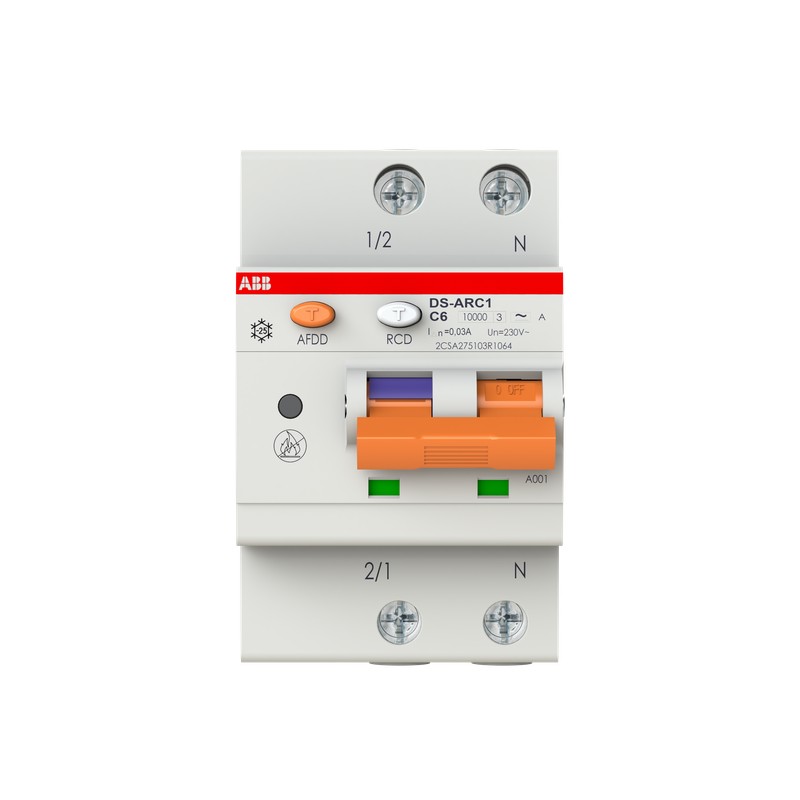

2CSA275103R1064 ABB DS-ARC1MC6A30 Det. Arco + Int. Comb.
2CSA275103R1064
ABB
DS-ARC1MC6A30 Det. Arco + Int. Comb.
AFDD+FI/LS 10 kA, 3TE 1P+N AFDD schützt vor Fehlerlichtbögen Fehlerlichtbogen-Schutzeinrichtung+FI/LS
Schutzschaltgeräte, Sicherungen > Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung
Industriell
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| ABB EcoSolutions | |
|---|---|
| Umweltprodukterklärung - EPD | 9AKK108470A1707 |
| Technische Daten | |
| Fehlerstromart | Typ A |
| Betriebsspannung der Prüfeinrichtung (Ut) | 170 … 264 V |
| Isolationsprüfspannung | 2.5 kV |
| Bemessungs-Grenzkurzschlussausschaltvermögen (Icu) | 10 kA |
| Bemessungsausschaltvermögen (IΔm) | 6 kA |
| Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics) | 7.5 kA |
| Einspeisung | Beliebig |
| Schaltstellungsanzeige | Rot AN / Grün AUS |
| Energiebegrenzungsklasse | 3 |
| Elektrische Lebensdauer | 10000 Zyklen |
| Mechanische Belastbarkeit | 20000 Zyklen |
| Anzahl geschützter Pole | 1 |
| Anzahl Pole | 1P+N |
| Anzahl Modulabstände pro DIN-Schiene | 3 |
| Fehleranzeige | blaue Markierung auf dem Schalthebel |
| Zeitverzögerung FI | unverzögert |
| Position des N-Leiters | Rechts |
| Anzugsdrehmoment | 2.8 N·m |
| Zubehörtyp | Hilfskontakt |
| Signalkontakt/Hilfsschalter | |
| Arbeitsstromauslöser | |
| Unterspannungsauslöser | |
| Überspannungsschutz | |
| unten angebrachter Hilfskontakt | |
| Bedienteilausführung | Schalthebel - Isolierstoffgruppe II, orange RAL 2004, plombierbar in den Stellungen ON (EIN) / OFF (AUS) |
| Gehäusetyp | Isolierstoffgruppe I, RAL 7035 |
| Typ Schraubklemme | störungssicherer, doppelgerichteter Zylinderlift-Anschluss |
| Zubehör anbaubar | Ja |
| Anbauposition Zubehör | rechts |
| Anzahl Batterien | 0 |
| Anschlussmöglichkeit | Sammelschiene 10 mm² |
| starr 1…25 mm² | |
| flexibel 1…16 mm² | |
| Abisolierlänge | 12 mm |
| Anschlussart | Schraubklemme |
| Elektrische Daten | |
| Auslösecharakteristik | C |
| Bemessungsbetriebsspannung | 230...240 V AC |
| Bemessungsisolationsspannung (Ui) | 500 V |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 4 kV |
| Eingangsspannungsart | AC |
| Bemessungsstrom (In) | 6 A |
| Bemessungsfehlerstrom | 30 mA |
| Bemessungsschaltvermögen | 10 kA |
| Bemessungsfrequenz (f) | 50 … 60 Hz |
| Verlustleistung | 2.5 W |
| Überspannungskategorie | III |
| Design | |
| Anzahl Module | 3 |
| Material Compliance | |
| RoHS Erklärung | 9AKK107046A6530 |
| RoHS Information | nach EU Richtlinie 2011/65/EU |
| RoHS Datum | 20180903 |
| REACH Erklärung | 9AKK108467A9482 |
| REACH Information | enthält Stoffe > 0,1 Massenprozent |
| REACH Datum | 20240429 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Umgebungstemperatur | (Betrieb) -25 ... 55 °C |
| (Lagerung) -40 ... 70 °C | |
| Referenztemperatur für die Auslösecharakteristik | 30 °C |
| Schutzart | Anschlussklemmen IP20 |
| Gehäuse IP40 | |
| Verschmutzungsgrad | 2 |
| Klimafestigkeit | 28 cycles |
| with 55 °C / 90-96 % | |
| and 25 °C / 95-100 % | |
| Vibrationsfestigkeit nach IEC/EN 60068-2-6 | 20 Zyklen bei 0,8 In: 5g oder 0,2 mm 5 … 150 Hz |
| Schockfestigkeit nach IEC/EN 60068-2-27 | 30g 2 Schocks 13 ms |
| Abmessungen | |
| Breite in Teilungseinheiten | 3 |
| Breite (Netto-Abmessung) | 52.5 mm |
| Höhe (Netto-Abmessung) | 85 mm |
| Tiefe (Netto-Abmessung) | 69 mm |
| Nettogewicht | 240 g |
| Einbautiefe (t2) | 69 mm |
| Maßzeichnung | 9AKK107046A6174 |
| Engineering | |
| EPLAN Daten | 9AAC190691_EPLAN |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 0.270 kg |
| E-Nummer (Finnland) | 3211124 |
| E-Nummer (Norwegen) | 1683224 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 9AKK107046A6529 |
| IMQ Zertifikat | 9AKK107046A6177 |
| KC Zertifikat | 9AKK108466A5926 |
| VDE Zertifikat | 9AKK107046A6968 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 9AKK107046A6173 |
| 9AKK106930A8986 | |
| Montageart | DIN-Schiene |
| Einbaulage | beliebig |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CDC420032D0101 |
| Mechanische Zeichnungen | 9AKK107046A6174 |
| 9AKK107046A6175 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC002695 - Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung |
| ETIM 10 | EC002695 - Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung |
| eClass | V11.0 : 27142213 |
| Kennbuchstabe (elektrische Betriebsmittel) | F |
| Normen | IEC/EN 62606 |
| IEC/EN 61009-1 | |
| IEC/EN 61009-2-1 | |
