ABBIndustriell2CSA255103R1164 ABB DS-ARC1C16A30 Det. Arco + Int. Comb.

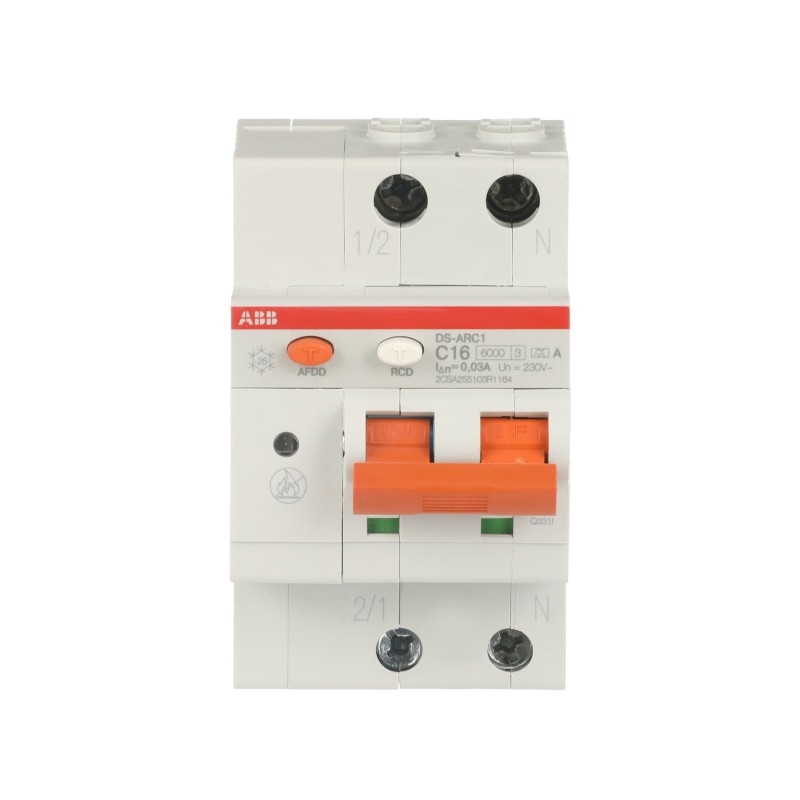

ABB 2CSA255103R1164 2CSA255103R1164 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CSA255103R1164 ABB DS-ARC1C16A30 Det. Arco + Int. Comb.

Artikel-Nr.: 2CSA255103R1164

Hersteller: ABB

Beschreibung:

DS-ARC1C16A30 Det. Arco + Int. Comb.
AFDD+FI/LS 6 kA, 3TE 1P+N AFDD schützt vor Fehlerlichtbögen Fehlerlichtbogen-Schutzeinrichtung+FI/LS

Kategorien:

  • Schutzschaltgeräte, Sicherungen > Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung
  • ABB > Industriell

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 205,36 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

ABB EcoSolutions
Umweltprodukterklärung - EPD9AKK108470A1707
Technische Daten
FehlerstromartTyp A
Betriebsspannung der Prüfeinrichtung (Ut)170 … 264 V
Isolationsprüfspannung2.5 kV
Bemessungs-Grenzkurzschlussausschaltvermögen (Icu)7.5 kA
Bemessungsausschaltvermögen (IΔm)6 kA
Bemessungsausschaltvermögen Im, Bemessungsfehlerschaltvermögen IΔm (Ics)6 kA
EinspeisungBeliebig
SchaltstellungsanzeigeRot AN / Grün AUS
Energiebegrenzungsklasse3
Elektrische Lebensdauer10000 Zyklen
Mechanische Belastbarkeit20000 Zyklen
Anzahl geschützter Pole1
Anzahl Pole1P+N
Anzahl Modulabstände pro DIN-Schiene3
Fehleranzeigeblaue Markierung auf dem Schalthebel
Zeitverzögerung FIunverzögert
Position des N-LeitersRechts
Anzugsdrehmoment2.8 N·m
ZubehörtypHilfskontakt
Signalkontakt/Hilfsschalter
Arbeitsstromauslöser
Unterspannungsauslöser
Überspannungsschutz
unten angebrachter Hilfskontakt
BedienteilausführungSchalthebel - Isolierstoffgruppe II, orange RAL 2004, plombierbar in den Stellungen ON (EIN) / OFF (AUS)
GehäusetypIsolierstoffgruppe I, RAL 7035
Typ Schraubklemmestörungssicherer, doppelgerichteter Zylinderlift-Anschluss
Zubehör anbaubarJa
Anbauposition Zubehörrechts
Anzahl Batterien0
AnschlussmöglichkeitSammelschiene 10 mm²
starr 1…25 mm²
flexibel 1…16 mm²
Abisolierlänge12 mm
AnschlussartSchraubklemme
Elektrische Daten
AuslösecharakteristikC
Bemessungsbetriebsspannung230...240 V AC
Bemessungsisolationsspannung (Ui)500 V
Bemessungsstoßspannungsfestigkeit (Uimp)4 kV
EingangsspannungsartAC
Bemessungsstrom (In)16 A
Bemessungsfehlerstrom30 mA
Bemessungsschaltvermögen6 kA
Bemessungsfrequenz (f)50 … 60 Hz
Verlustleistunginsgesamt 3.1 W
ÜberspannungskategorieIII
Design
Anzahl Module3
Material Compliance
RoHS Erklärung9AKK107046A6530
RoHS Informationnach EU Richtlinie 2011/65/EU
RoHS Datum20180903
REACH Erklärung9AKK108467A9482
REACH Informationenthält Stoffe > 0,1 Massenprozent
REACH Datum20240429
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
SCIPd57e2b04-59f6-4448-ae1b-f26dd4da62b2 Italien (IT)
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2C
Umgebungsbedingungen
Umgebungstemperatur(Betrieb) -25 ... 55 °C
(Lagerung) -40 ... 70 °C
Referenztemperatur für die Auslösecharakteristik30 °C
SchutzartAnschlussklemmen IP20
Gehäuse IP40
Verschmutzungsgrad2
Klimafestigkeit28 cycles
with 55 °C / 90-96 %
and 25 °C / 95-100 %
Vibrationsfestigkeit nach IEC/EN 60068-2-620 Zyklen bei 0,8 In: 5g oder 0,2 mm 5 … 150 Hz
Schockfestigkeit nach IEC/EN 60068-2-2730g 2 Schocks 13 ms
Abmessungen
Breite in Teilungseinheiten3
Breite (Netto-Abmessung)52.5 mm
Höhe (Netto-Abmessung)85 mm
Tiefe (Netto-Abmessung)69 mm
Nettogewicht240 g
Einbautiefe (t2)69 mm
Maßzeichnung9AKK107046A6174
Engineering
EPLAN Daten9AAC190691_EPLAN
Bestelldaten
Menge Verpackungseinheit 1Karton 1 Stück
Bruttogewicht Verpackungseinheit 10.270 kg
E-Nummer (Finnland)3211095
E-Nummer (Norwegen)1683247
Zertifikate und Deklarationen
Konformitätserklärung - CE9AKK107046A6529
IMQ Zertifikat9AKK107046A6176
KC Zertifikat9AKK108466A5926
VDE Zertifikat9AKK107046A6538
Installation / Montage
Montage- und Betriebsanleitung9AKK107046A6173
9AKK106930A8986
MontageartDIN-Schiene
Einbaulagebeliebig
Hauptdokumente
Datenblatt, technische Information2CDC420032D0101
Mechanische Zeichnungen9AKK107046A6174
9AKK107046A6175
Externe Klassifizierungen und Normen
ETIM 9EC002695 - Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung
ETIM 10EC002695 - Kombination FI-Schalter/Leitungsschutzschalter mit Zusatzeinrichtung
eClassV11.0 : 27142213
Kennbuchstabe (elektrische Betriebsmittel)F
NormenIEC/EN 62606
IEC/EN 61009-1
IEC/EN 61009-2-1

ETIM for 2CSA255103R1164 Schutzschaltgeräte, Sicherungen (EC002695)

MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameBemessungsspannung (EF000228)
Merkmalswert240 V
MerkmalsnameBemessungsstrom (EF000227)
Merkmalswert16 A
MerkmalsnameBemessungsfehlerstrom (EF002358)
Merkmalswert0.03 A
MerkmalsnameFehlerstrom-Typ (EF002560)
MerkmalswertA
MerkmalsnameEnergiebegrenzungsklasse (EF002568)
Merkmalswert3
MerkmalsnameBemessungsabschaltvermögen nach EN 61009 (EF012628)
Merkmalswert6 kA
MerkmalsnameBemessungsabschaltvermögen nach IEC 60947-2 (EF006065)
Merkmalswert7.5 kA
MerkmalsnameFrequenz (EF000034)
Merkmalswert50 Hz
MerkmalsnameAuslösecharakteristik (EF000889)
MerkmalswertC
MerkmalsnameMitschaltender Neutralleiter (EF005997)
MerkmalswertJa
MerkmalsnameÜberspannungskategorie (EF002569)
Merkmalswert3
MerkmalsnameVerschmutzungsgrad (EF002570)
Merkmalswert2
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert3
MerkmalsnameEinbautiefe (EF000218)
Merkmalswert69 mm
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP40
