ABBKästen und Schränke2CPX052259R9999 ABB CA36RT Arm.superf.180mod (150mm) pta.tr.

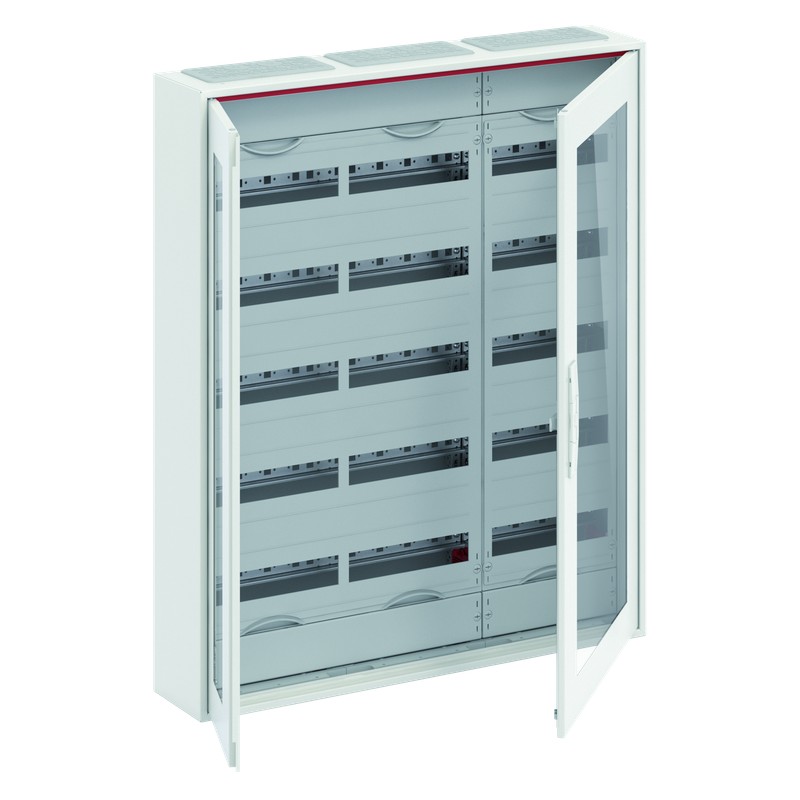

ABB 2CPX052259R9999 2CPX052259R9999 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CPX052259R9999 ABB CA36RT Arm.superf.180mod (150mm) pta.tr.

Artikel-Nr.: 2CPX052259R9999

Hersteller: ABB

Beschreibung:

CA36RT Arm.superf.180mod (150mm) pta.tr.
ComfortLine Kleinverteiler, Aufputzmontage, 180 PLE, II (schutzisoliert), IP44, Feldbreite: 3, Reihen: 55, 950 mm x 800 mm x 160 mm

Kategorien:

  • Elektroverteiler-Systeme (inkl. Installationsverteiler) > Installationskleinverteiler
  • ABB > Kästen und Schränke

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 589,92 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Technische Daten
Anzahl GeräteeingängeSteckdosenanschluss 0
Rastereinheiten (RE)55
VerschlusstypDrehgriff
Konfigurierungausgebaut mit Verteilerfeld
Typ AbdeckplatteTür
GehäusetypKleinverteiler
Zählertyp"
Türarteinflügelige Tür
Oberflächenveredelung der Türtransparent
Zubehör anbaubarJa
Platzeinheiten (PLE)180
AnschlussartQuick-Steckklemme
StoßfestigkeitsgradIK07
Elektrische Daten
Bemessungsbetriebsspannung(Maximum) 400 V
Betriebsspannung400 V
Bemessungsstrom (In)125 A
VerlustleistungΔt = 20K 68 W
Δt = 25K 89.7 W
Δt = 30K 105.9 W
insgesamt 68 W
Design
Ausführung der Oberflächepulverbeschichtet
GehäusematerialStahl
TürmaterialStahlblech
Abdeckungsdetailsgeschlossen
RAL NummerRAL 9016 - verkehrsweiß
Farbeverkehrsweiß
Anzahl Module180
Material Compliance
RoHS Erklärung2CPC100012X0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
RoHS Datum20251118
REACH Erklärung2CPC100005X0201
REACH Informationenthält keine Stoffe > 0,1 Massenprozent
REACH Datum20240902
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108468A3363
WEEE Kategorie4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt
WEEE B2C / B2BB2C
Umgebungsbedingungen
SchutzartIP44
SchutzklasseII (schutzisoliert)
Abmessungen
Breite in Teilungseinheiten36
Breite (Netto-Abmessung)800 mm
Höhe (Netto-Abmessung)950 mm
Tiefe (Netto-Abmessung)160 mm
Nettogewicht25.165 kg
Feldbreite3
Einbautiefe (t2)0 mm
Maßzeichnung2CPC000012D0201
Engineering
Building Information Modeling – BIM9AKK107680A4427
9AKK107680A4426
Bestelldaten
Menge Verpackungseinheit 1Packung 1 Stück
Bruttogewicht Verpackungseinheit 126.172 kg
Zertifikate und Deklarationen
Konformitätserklärung - CE2CPC100012X0201
Installation / Montage
Montage- und Betriebsanleitung2CPC130114M5601
2CPC133150M5601
MontageartAufputzmontage
Hauptdokumente
Datenblatt, technische Information2CPC000377C0101
Externe Klassifizierungen und Normen
ETIM 9EC000214 - Installationskleinverteiler
ETIM 10EC000214 - Installationskleinverteiler
eClassV11.0 : 27142409
Kennbuchstabe (elektrische Betriebsmittel)U
NormenDIN EN 61439-3

ETIM for 2CPX052259R9999 Elektroverteiler-Systeme (inkl. Installationsverteiler) (EC000214)

MerkmalsnameMontageart (EF000003)
Merkmalswertsonstige
MerkmalsnameAnzahl der Reihen (EF000266)
Merkmalswert5
MerkmalsnameBreite in Teilungseinheiten (EF002950)
Merkmalswert36
MerkmalsnameArt der Abdeckung (EF000339)
MerkmalswertTür
MerkmalsnameAusführung Deckel (EF009212)
Merkmalswertgeschlossen
MerkmalsnameTransparenter Deckel/Tür (EF006244)
MerkmalswertJa
MerkmalsnameWerkstoff des Gehäuses (EF001596)
MerkmalswertStahl
MerkmalsnameHöhe (EF000040)
Merkmalswert950 mm
MerkmalsnameBreite (EF000008)
Merkmalswert800 mm
MerkmalsnameTiefe (EF000049)
Merkmalswert160 mm
MerkmalsnameEinbautiefe (EF000218)
Merkmalswert0 mm
MerkmalsnameEinbauhöhe (EF000332)
Merkmalswert0 mm
MerkmalsnameEinbaubreite (EF000846)
Merkmalswert0 mm
MerkmalsnameInnentiefe (EF001131)
Merkmalswert152 mm
MerkmalsnameErdungsklemmenblock (EF015776)
MerkmalswertJa
MerkmalsnameNeutralleiterklemmenblock (EF015777)
MerkmalswertJa
MerkmalsnameDIN-Schiene (EF001134)
MerkmalswertJa
MerkmalsnameMit Montageplatte (EF000118)
MerkmalswertNein
MerkmalsnameAnbaumöglichkeit (EF001088)
MerkmalswertJa
MerkmalsnameEMV-Ausführung (EF001062)
MerkmalswertNein
MerkmalsnameFarbe (EF000007)
Merkmalswertweiß
MerkmalsnameRAL-Nummer (EF000116)
Merkmalswert9016
MerkmalsnameSchutzart (IP) (EF005474)
MerkmalswertIP44
MerkmalsnameMit Schloss (EF006306)
MerkmalswertJa
MerkmalsnameArt der Schließung (EF004462)
Merkmalswertsonstige
MerkmalsnameSignaldurchlassende Tür (EF015941)
MerkmalswertNein
