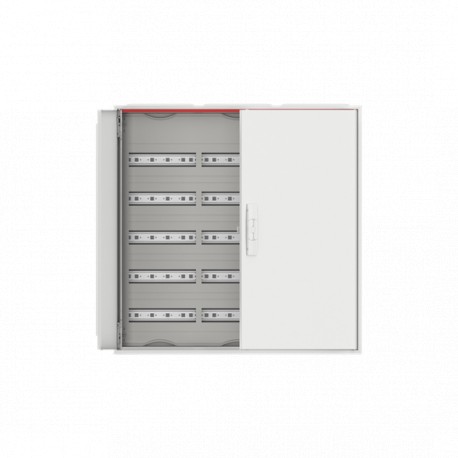

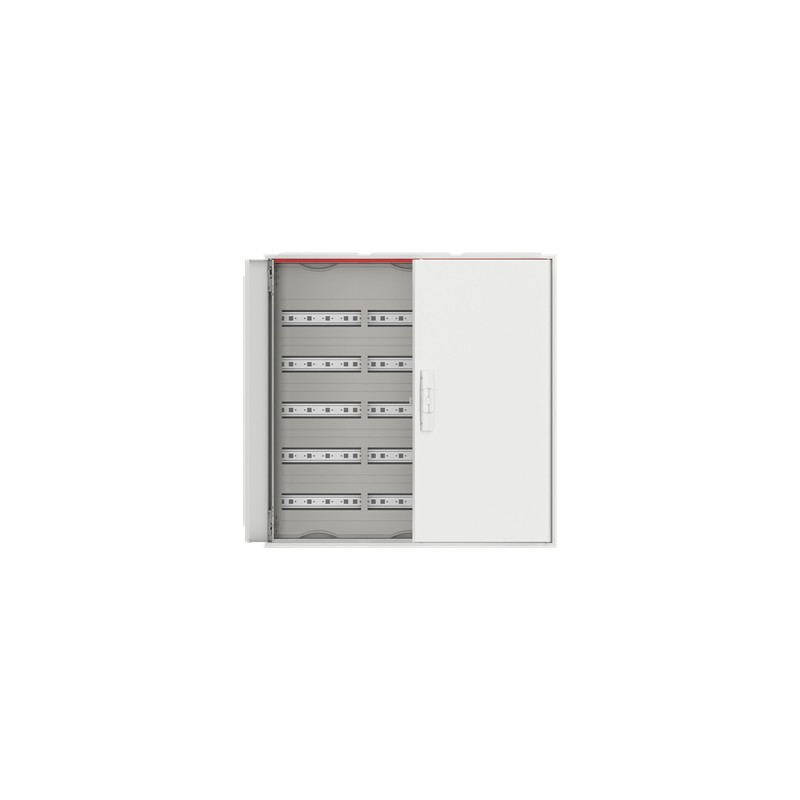

2CPX052191R9999 ABB CA35V Arm.superf.180mod(125mm) pta.met.
2CPX052191R9999
ABB
CA35V Arm.superf.180mod(125mm) pta.met.
ComfortLine Kleinverteiler, Aufputzmontage, 180 PLE, II (schutzisoliert), IP44, Feldbreite: 3, Reihen: 55, 800 mm x 800 mm x 160 mm
Elektroverteiler-Systeme (inkl. Installationsverteiler) > Installationskleinverteiler
Kästen und Schränke
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Related products
▲Bestseller
▲Mehr Infos
▲| Technische Daten | |
|---|---|
| Anzahl Geräteeingänge | Steckdosenanschluss 0 |
| Rastereinheiten (RE) | 55 |
| Verschlusstyp | Drehgriff |
| Konfigurierung | ausgebaut mit Verteilerfeld |
| Typ Abdeckplatte | Tür |
| Gehäusetyp | Kleinverteiler |
| Zählertyp | " |
| Türart | Doppeltür |
| Zubehör anbaubar | Ja |
| Platzeinheiten (PLE) | 180 |
| Anschlussart | Quick-Steckklemme |
| Stoßfestigkeitsgrad | IK07 |
| Elektrische Daten | |
| Bemessungsbetriebsspannung | (Maximum) 400 V |
| Betriebsspannung | 400 V |
| Bemessungsstrom (In) | 125 A |
| Verlustleistung | Δt = 20K 61.4 W |
| Δt = 25K 81 W | |
| Δt = 30K 95.7 W | |
| insgesamt 61.4 W | |
| Design | |
| Ausführung der Oberfläche | pulverbeschichtet |
| Gehäusematerial | Stahl |
| Türmaterial | Stahlblech |
| Abdeckungsdetails | geschlossen |
| RAL Nummer | RAL 9016 - verkehrsweiß |
| Farbe | verkehrsweiß |
| Anzahl Module | 180 |
| Material Compliance | |
| RoHS Erklärung | 2CPC100012X0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| RoHS Datum | 20251118 |
| REACH Erklärung | 2CPC100005X0201 |
| REACH Information | enthält keine Stoffe > 0,1 Massenprozent |
| REACH Datum | 20240902 |
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108468A3363 |
| WEEE Kategorie | 4. Großgeräte, bei denen mindestens eine der äußeren Abmessungen mehr als 50 cm beträgt |
| WEEE B2C / B2B | B2C |
| Umgebungsbedingungen | |
| Schutzart | IP44 |
| Schutzklasse | II (schutzisoliert) |
| Abmessungen | |
| Breite in Teilungseinheiten | 36 |
| Breite (Netto-Abmessung) | 800 mm |
| Höhe (Netto-Abmessung) | 800 mm |
| Tiefe (Netto-Abmessung) | 160 mm |
| Nettogewicht | 23.614 kg |
| Feldbreite | 3 |
| Einbautiefe (t2) | 0 mm |
| Maßzeichnung | 2CPC000012D0201 |
| Engineering | |
| EPLAN Daten | 9AAF603718_EPLAN |
| Building Information Modeling – BIM | 9AKK107680A4427 |
| 9AKK107680A4426 | |
| Bestelldaten | |
| Menge Verpackungseinheit 1 | Packung 1 Stück |
| Bruttogewicht Verpackungseinheit 1 | 24.559 kg |
| E-Nummer (Norwegen) | 2414610 |
| E-Nummer (Schweden) | 2300374 |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 2CPC100012X0201 |
| Installation / Montage | |
| Montage- und Betriebsanleitung | 2CPC130114M5601 |
| 2CPC133150M5601 | |
| Montageart | Aufputzmontage |
| Hauptdokumente | |
| Datenblatt, technische Information | 2CPC000001C0101 |
| 2CPC000002C0101 | |
| 2CPC000377C0101 | |
| Externe Klassifizierungen und Normen | |
| ETIM 9 | EC000214 - Installationskleinverteiler |
| ETIM 10 | EC000214 - Installationskleinverteiler |
| eClass | V11.0 : 27142409 |
| Kennbuchstabe (elektrische Betriebsmittel) | U |
| Normen | DIN EN 61439-3 |
| Merkmal | Wert |
|---|---|
| Montageart (EF000003) | sonstige |
| Anzahl der Reihen (EF000266) | 5 |
| Breite in Teilungseinheiten (EF002950) | 36 |
| Art der Abdeckung (EF000339) | Tür |
| Ausführung Deckel (EF009212) | geschlossen |
| Transparenter Deckel/Tür (EF006244) | Nein |
| Werkstoff des Gehäuses (EF001596) | Stahl |
| Höhe (EF000040) | 800 mm |
| Breite (EF000008) | 800 mm |
| Tiefe (EF000049) | 160 mm |
| Einbautiefe (EF000218) | 0 mm |
| Einbauhöhe (EF000332) | 0 mm |
| Einbaubreite (EF000846) | 0 mm |
| Innentiefe (EF001131) | 152 mm |
| Erdungsklemmenblock (EF015776) | Ja |
| Neutralleiterklemmenblock (EF015777) | Ja |
| DIN-Schiene (EF001134) | Ja |
| Mit Montageplatte (EF000118) | Nein |
| Anbaumöglichkeit (EF001088) | Ja |
| EMV-Ausführung (EF001062) | Nein |
| Farbe (EF000007) | weiß |
| RAL-Nummer (EF000116) | 9016 |
| Schutzart (IP) (EF005474) | IP44 |
| Mit Schloss (EF006306) | Ja |
| Art der Schließung (EF004462) | sonstige |
| Signaldurchlassende Tür (EF015941) | Nein |
