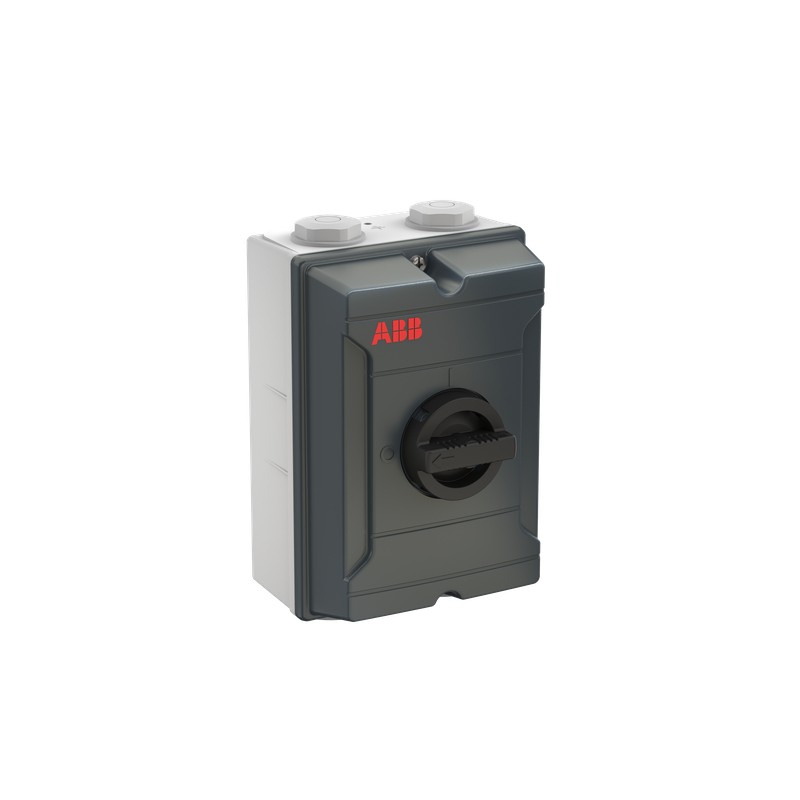

2CMA142629R1000 ABB Int. Disconnector in LBAS390TPN Box Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CMA142629R1000 ABB Int. Disconnector in LBAS390TPN Box

2CMA142629R1000

ABB

Int. Disconnector in LBAS390TPN Box

LBAS390TPN Boxed Disconnector Int.

LBAS390TPN Sicherheitsschalter 3-polig 70A m. schwarzem Griff front Bet Aluminiumgeh. IP65 Einf. oben u. unten

Mehr Infos


Niederspannungsschaltgeräte > Lasttrennschalter

Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

Gesamtpreis: $262.86
Stückpreis: $262.86
Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wenn unser Preis nicht der beste ist, fragen Sie uns nach einem Angebot Fordern Sie ein Angebot

Bestseller

▲

Mehr Infos

▲


Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung1SCC340166M0205
Mechanische ZeichnungenOTFK2231614RM40.stp
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363030
Letztes Bestelldatum2026-08-31 All Countries
NachfolgeproduktLBAS3100GTPN
Herkunftsland oder HerkunftsgebietBulgarien (BG)
Abmessungen
Breite (Netto-Abmessung)160 mm
Höhe (Netto-Abmessung)230 mm
Tiefe (Netto-Abmessung)118 mm
Nettogewicht1.75 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1170 mm
Länge Verpackungseinheit 1240 mm
Höhe Verpackungseinheit 1150 mm
Bruttogewicht Verpackungseinheit 11.75 kg
EAN Verpackungseinheit 17392696426299
Technische Daten
Kabelquerschnitt10 ... 70 mm²
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite2xM40 / 2xM40+M16
FarbeRAL7012 / RAL7035
Anschlussmöglichkeit-HauptstromkreisSchraubklemme 10 ... 70 mm²
PE-Schraubklemme 1pc,6 ... 35 mm²
Konventioneller thermischer Dauerstrom in freier Luft (Ith)125 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 125 A
GehäusematerialAluminium
Grifffarbeschwarz
Grifftyprunder Griff
StoßfestigkeitsgradGehäuse IK08
Maximale Anzahl montierbarer Hilfskontakte2 S, 2 Ö
Angebaute Hilfskontakte1 S, 0 Ö
Neutralleitertypfester Neutralleiter
Anzahl Hilfskontakte Öffner0
Anzahl Hilfskontakte Schließer1
Anzahl Pole3P
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 750 V
Bemessungsbetriebsstrom AC-22A (Ie)(380 ... 415 V) 125 A
(500 V) 125 A
(690 V) 125 A
Bemessungsbetriebsstrom AC-23A (Ie)(380 ... 415 V) 90 A
(500 V) 70 A
(690 V) 50 A
Bemessungsbetriebsleistung AC-23A (Pe)(380 ... 415 V) 45 kW
(500 V) 45 kW
(690 V) 45 kW
BemessungsbetriebsspannungHauptstromkreis 750 V
Bemessungseinschaltvermögen (Icm)(690 V AC) 3.6 kA
Bemessungskurzzeitstromfestigkeit (Icw)(für 1 s) 2.5 kA
Empfohlener SchraubendreherHauptstromkreis Sechskant 4
Besondere FunktionenEMC
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 6 N·m
Abisolierlänge20 mm
Technische Daten UL/CSA
Abisolierlänge20 mm
Empfohlener SchraubendreherHauptstromkreis Sechskant 4
AnzugsdrehmomentHauptstromkreis 6 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340062D2702
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
2CMT005069
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 2CMA142629R1000 Niederspannungsschaltgeräte (EC000216)
Merkmal Wert
Ausführung als Hauptschalter (EF006981) Ja
Ausführung als Wartungs-/Reparaturschalter (EF006986) Ja
Ausführung als Sicherheitsschalter (EF006985) Ja
Ausführung als NOT-AUS-Einrichtung (EF006959) Nein
Ausführung als Wendeschalter (EF009408) Nein
Anzahl der Schalter (EF005586) 1
Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) 750 V
Bemessungsbetriebsspannung (EF001435) 750 V
Bemessungsdauerstrom Iu (EF001389) 125 A
Bemessungsdauerstrom bei AC-23, 400 V (EF011777) 90 A
Bemessungskurzzeitstromfestigkeit Icw (EF007050) 2.5 kA
Bemessungsbetriebsleistung bei AC-23, 400 V (EF007027) 45 kW
Schaltleistung bei 400 V (EF009166) 45 kW
Polzahl (EF001391) 3
Anzahl der Hilfskontakte als Öffner (EF001377) 0
Anzahl der Hilfskontakte als Schließer (EF001376) 1
Anzahl der Hilfskontakte als Wechsler (EF003531) 0
Motorantrieb optional (EF007386) Nein
Motorantrieb integriert (EF006697) Nein
Spannungsauslöser optional (EF007491) Nein
Gerätebauart (EF008240) Komplettgerät im Gehäuse
Geeignet für Frontbefestigung 4-Loch (EF007247) Nein
Geeignet für Frontbefestigung Zentral (EF007248) Nein
Geeignet für Verteilereinbau (EF007262) Ja
Farbe des Betätigungselements (EF007167) schwarz
Ausführung des Betätigungselements (EF006976) langer Drehgriff
Verriegelbar (EF006281) Ja
Schutzart (NEMA) (EF011959) sonstige
