ABBHandschalter 2CMA142421R1000 ABB Int. Boxed Trennschalter BWS425TPSN

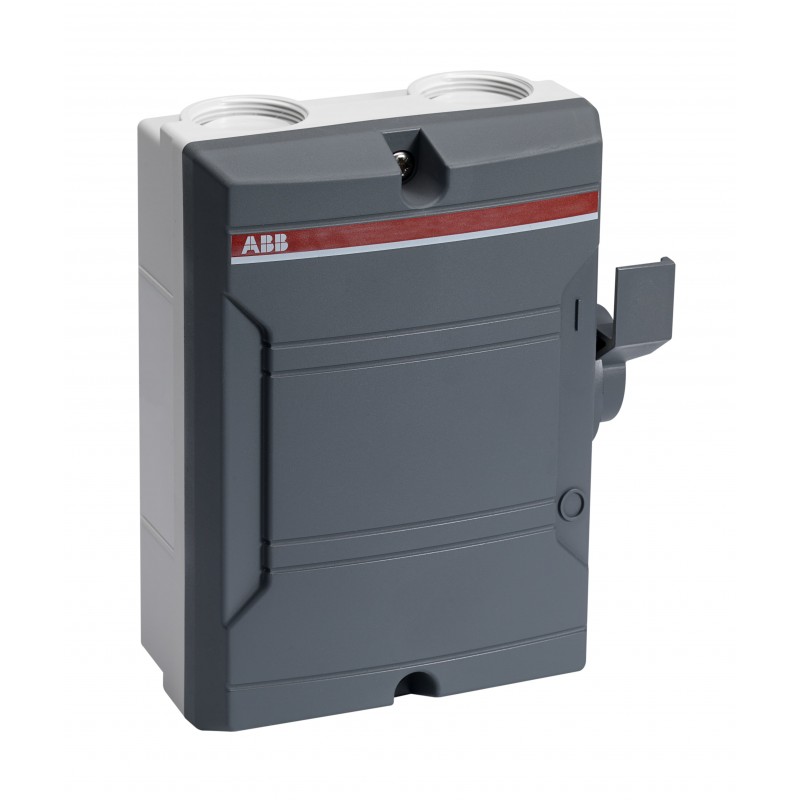

ABB 2CMA142421R1000 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CMA142421R1000 ABB Int. Boxed Trennschalter BWS425TPSN

Code: 2CMA142421R1000

Hersteller: ABB

Beschreibung:

Int. Boxed Trennschalter BWS425TPSN
Sicherheitsschalter BWS425TPSN

Kategorien:

  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • Bewertungen
Garantie, Reparatur, Umtausch.

* Dieser Artikel ist möglicherweise veraltet. Wenn Sie interessiert sind, fordern Sie uns ein Angebot und wir teilen Ihnen mit, ob Einheiten verfügbar sind. Sollten keine weiteren vorhanden sein, sucht einer unserer Techniker nach einer lieferbaren Alternative mit ähnlichen Eigenschaften.

Fordern Sie ein Angebot an und wir prüfen die Verfügbarkeit. Sollte das Produkt nicht verfügbar sein, wird einer unserer Techniker nach einer passenden alternativen Lösung suchen.

ZULETZT ANGESEHEN

MEHR INFOS

  • Erweiterter Produkttyp:
    BWS425TPSN
  • Produkt-ID:
    2CMA142421R1000
  • Ean:
    7392696424219
  • Katalogbeschreibung:
    Sicherheitsschalter BWS425TPSN
  • Lange Beschreibung:
    Das Gehäuse der seitlich gesteuerten geschlossenen Schalter der ABB besteht aus starrem Polycarbonat. Das Gehäuse ist UV-geschützt und gegen Niederdruck-Wasserstrahlen (IP65) geschützt und daher für den Außen- und Innenbereich ausgelegt. Das Gehäuse ist in verschiedenen Farben erhältlich, Grau, Gelb und Weiß. Die Kabeleinführungen sind mit Gewinde versehen und haben Knock-Out-Löcher für 2 parallele Kabel, sowohl von oben als auch von unten. Membrantüllen sind im Lieferumfang enthalten (IP54). Der Griff ist vorhängeverriegelbar und für ein Vorhängeschloss gemacht. Die Abdeckung ist ineinandergreifend. Der Schalter ist für ein 5-Leiter-System ausgelegt und verfügt über eine umschaltbare Neutralschaltung und eine PE-Klemme. Die Terminals sind für eine einfache Installation leicht zugänglich.

Bestellung

  • Mindestbestellmenge:
    1 Stück
  • Zolltarifnummer:
    85363030
  • Herkunftsland:
    Bulgarien (BG)

Beliebte Downloads

Dimensionen

  • Produktnetzbreite:
    138Mm
  • Produkt-Nettohöhe:
    168Mm
  • Produktnetztiefe / Länge:
    68Mm
  • Produkt-Nettogewicht:
    0.42Kg

Technische

  • Nennbetriebsstrom AC-22A (IE):
    (380 ... 415 V) 40 A
    (500 V) 32 A
    (690 V) 32 A
  • Nennbetriebsstrom AC-23A (IE):
    (380 ... 415 V) 25 A
    (500 V) 25 A
    (690 V) 16 A
  • Nennbetriebsleistung AC-23A (PE):
    (380 ... 415 V) 11 kW
    (500 V) 15 kW
    (690 V) 11 kW
  • Konventioneller Freiluft-Thermalstrom (ITh):
    40 A
  • Konventioneller thermischer Strom (Idas):
    Vollständig geschlossen 32 A
  • Bewertete Impuls-Widerstand Spannung (UImp):
    8 kV
  • Nennisolationsspannung (UIch):
    nach IEC/EN 60664-1 690 V
  • Nennbetriebsspannung:
    Hauptkreis 690 V
  • Grifffarbe:
    Grau
  • Grifftyp:
    Seitlich betätigte Griff
  • Standards:
    IEC 60947-1, -3
  • Anzahl der Polen:
    4
  • Neutraler Typ:
    Umschaltbar neutral
  • Anschluss kapazität Hauptschaltung:
    Schraubklemme 0,75 ... 10 mm²
    Schraubklemme / PE-Klemme 1pc, 0,75 ... 10 mm²
  • Kabelquerschnitt:
    0.75 ... 10 mm²
  • Kabeleinführungsposition:
    Auf/Ab
  • Kabelauslässe pro Seite:
    2xM32 / 2xM32+M16
  • Schutzgrad:
    nach IEC 60529 IP65
  • Schlagzähigkeit:
    Gehäuse IK08
  • Gehäusematerial:
    Kunststoff
  • Maximal montierte Hilfskontakte:
    1 NEIN, 0 NC
  • Montierte Hilfskontakte:
    1 NEIN, 0 NC
  • Anzahl der Hilfskontakte NC:
    0
  • Anzahl der Hilfskontakte NEIN:
    1
  • Nennstrom (IN):
    25 A

Zertifikate und Deklarationen (Dokumentnummer)

Containerinformationen

  • Paket-Level-1-Einheiten:
    Box 1 Stück
  • Paketebene 1 Breite:
    139 mm
  • Paketebene 1 Tiefe / Länge:
    169 mm
  • Paketebene 1 Höhe:
    70 mm
  • PaketStufe 1 Bruttogewicht:
    0,42 kg
  • Paket Ebene 1 EAN:
    7392696424219

Klassifizierungen

  • Objektklassifizierungscode:
    Q
    2CMT005069
  • ETIM 4:
    EC000140 - CEE Stecker
  • ETIM 5:
    EC000216 - Lasttrennschalter
  • ETIM 6:
    EC000216 - Lasttrennschalter
  • ETIM 7:
    EC000216 - Lasttrennschalter
  • ETIM 8:
    EC000216 - Lasttrennschalter
  • Unspsc:
    39120000
  • WeEE-Kategorie:
    5. Kleingeräte (keine außendimension mehr als 50 cm)
  • E-Nummer (Finnland):
    3601590
  • E-Nummer (Norwegen):
    1428821
