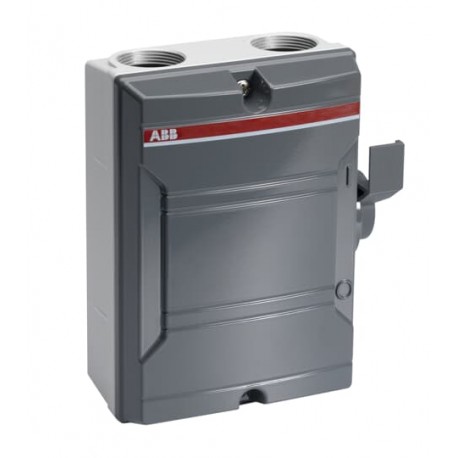

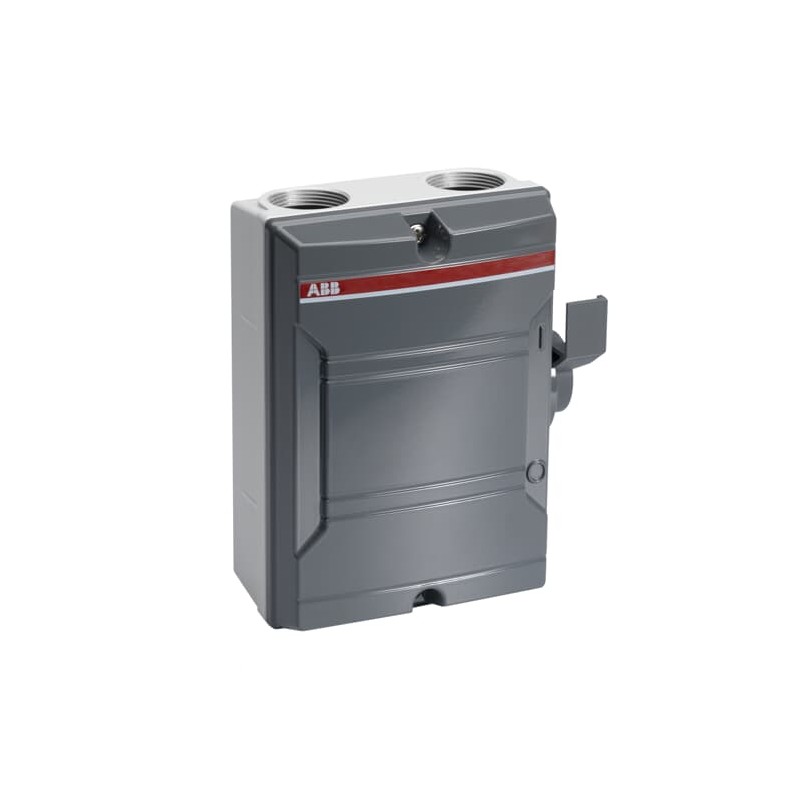

2CMA142414R1000 ABB Boxtrennschalter KSE240DP
2CMA142414R1000
ABB
Boxtrennschalter KSE240DP
KSE240DP Lasttrennschalter im Gehäuse 2-polig 40A 230V m. dunkel grauem Griff Aluminiumgeh. IP65 Einf. oben u. unten
Niederspannungsschaltgeräte > Lasttrennschalter
Handschalter
Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB
Bestseller
▲Mehr Infos
▲| Material Compliance | |
|---|---|
| Konfliktmineralien-Berichtsvorlage (CMRT) | 9AKK108467A5658 |
| REACH Erklärung | 1SCC340076D0201 |
| RoHS Erklärung | 1SCC340075D0201 |
| RoHS Information | nach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019 |
| Gefahrstoff-Überwachungsgesetz - TSCA | 1SCC340095D0201 |
| Hauptdokumente | |
| Datenblatt, technische Information | 1SCC340015C0201 |
| Montage- und Betriebsanleitung | 9AKK108467A6812 |
| Mechanische Zeichnungen | LBA2161368DM32.stp |
| Umgebungsbedingungen | |
| Schutzart | (nach IEC 60529) IP65 |
| Bestelldaten | |
| Mindestbestellmenge | 1 Stück |
| Zolltarifnummer | 85363030 |
| Herkunftsland oder Herkunftsgebiet | Bulgarien (BG) |
| Abmessungen | |
| Breite (Netto-Abmessung) | 138 mm |
| Höhe (Netto-Abmessung) | 168 mm |
| Tiefe (Netto-Abmessung) | 68 mm |
| Nettogewicht | 0.78 kg |
| Verpackungsinformationen | |
| Menge Verpackungseinheit 1 | Karton 1 Stück |
| Breite Verpackungseinheit 1 | 139 mm |
| Länge Verpackungseinheit 1 | 169 mm |
| Höhe Verpackungseinheit 1 | 70 mm |
| Bruttogewicht Verpackungseinheit 1 | 0.78 kg |
| EAN Verpackungseinheit 1 | 7392696424141 |
| Technische Daten | |
| Kabelquerschnitt | 0.75 ... 10 mm² |
| Position der Kabeleinführung | oben/unten |
| Kabeldurchführungen pro Seite | 2xM32 / 2xM32+M16 |
| Anschlussmöglichkeit-Hauptstromkreis | Schraubklemme 0.75 ... 10 mm² |
| PE-Schraubklemme 1pc,0.75 ... 10 mm² | |
| Konventioneller thermischer Dauerstrom in freier Luft (Ith) | 40 A |
| Konventioneller thermischer Dauerstrom (Ithe) | (vollständig gekapselt) 40 A |
| Schutzart | (nach IEC 60529) IP65 |
| Gehäusematerial | Aluminium |
| Grifffarbe | grau |
| Grifftyp | seitenbetätigter Griff |
| Stoßfestigkeitsgrad | Gehäuse IK09 |
| Maximale Anzahl montierbarer Hilfskontakte | 1 S, 0 Ö |
| Angebaute Hilfskontakte | 0 S, 0 Ö |
| Neutralleitertyp | kein Neutralleiteranschluss |
| Anzahl Hilfskontakte Öffner | 0 |
| Anzahl Hilfskontakte Schließer | 0 |
| Anzahl Pole | 2P |
| Bemessungsstoßspannungsfestigkeit (Uimp) | 8 kV |
| Bemessungsisolationsspannung (Ui) | (nach IEC / EN 60664-1) 690 V |
| Bemessungsbetriebsstrom AC-22A (Ie) | (230 V) einphasig 40 A |
| Bemessungsbetriebsstrom AC-23A (Ie) | (230 V) 32 A |
| Bemessungsbetriebsleistung AC-23A (Pe) | (230 V) einphasig 4.4 kW |
| Bemessungsbetriebsspannung | Hauptstromkreis 690 V |
| Empfohlener Schraubendreher | Hauptstromkreis Nr. 2 Pozidriv |
| Normen | IEC 60947-1, -3 |
| Anzugsdrehmoment | Hauptstromkreis 1.2 N·m |
| Abisolierlänge | 7 mm |
| Technische Daten UL/CSA | |
| Abisolierlänge | 7 mm |
| Empfohlener Schraubendreher | Hauptstromkreis Nr. 2 Pozidriv |
| Anzugsdrehmoment | Hauptstromkreis 1.2 N·m |
| Zertifikate und Deklarationen | |
| Konformitätserklärung - CE | 1SCC340062D2702 |
| Externe Klassifizierungen und Normen | |
| Kennbuchstabe (elektrische Betriebsmittel) | Q |
| 2CMT005069 | |
| ETIM 9 | EC000216 - Lasttrennschalter |
| ETIM 10 | EC000216 - Lasttrennschalter (AC) |
| UNSPSC | 39122205 |
| IDEA Granular Category Code (IGCC) | 5166 >> Safety switch |
| eClass | V11.1 : 27371403 |
| WEEE Kategorie | 5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt |
| Merkmal | Wert |
|---|---|
| Ausführung als Hauptschalter (EF006981) | Ja |
| Ausführung als Wartungs-/Reparaturschalter (EF006986) | Ja |
| Ausführung als Sicherheitsschalter (EF006985) | Nein |
| Ausführung als NOT-AUS-Einrichtung (EF006959) | Nein |
| Ausführung als Wendeschalter (EF009408) | Nein |
| Anzahl der Schalter (EF005586) | 1 |
| Max. Bemessungsbetriebsspannung Ue bei AC (EF007355) | 690 V |
| Bemessungsbetriebsspannung (EF001435) | 690 V |
| Bemessungsdauerstrom Iu (EF001389) | 40 A |
| Polzahl (EF001391) | 2 |
| Anzahl der Hilfskontakte als Öffner (EF001377) | 0 |
| Anzahl der Hilfskontakte als Schließer (EF001376) | 0 |
| Anzahl der Hilfskontakte als Wechsler (EF003531) | 0 |
| Motorantrieb optional (EF007386) | Nein |
| Motorantrieb integriert (EF006697) | Nein |
| Spannungsauslöser optional (EF007491) | Nein |
| Gerätebauart (EF008240) | Komplettgerät im Gehäuse |
| Geeignet für Frontbefestigung 4-Loch (EF007247) | Nein |
| Geeignet für Frontbefestigung Zentral (EF007248) | Nein |
| Geeignet für Verteilereinbau (EF007262) | Ja |
| Farbe des Betätigungselements (EF007167) | grau |
| Ausführung des Betätigungselements (EF006976) | langer Drehgriff |
| Verriegelbar (EF006281) | Ja |
| Schutzart (IP), frontseitig (EF003118) | IP65 |
| Schutzart (NEMA) (EF011959) | sonstige |
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF CATALOG TRANSFER SWITCHES 2023 EN.pdf | 42 Mbytes |
|
