ABBHandschalter 2CMA142411R1000 ABB Boxtrennschalter KSE225DP

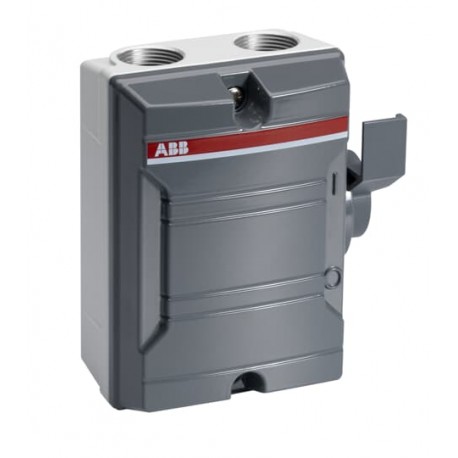

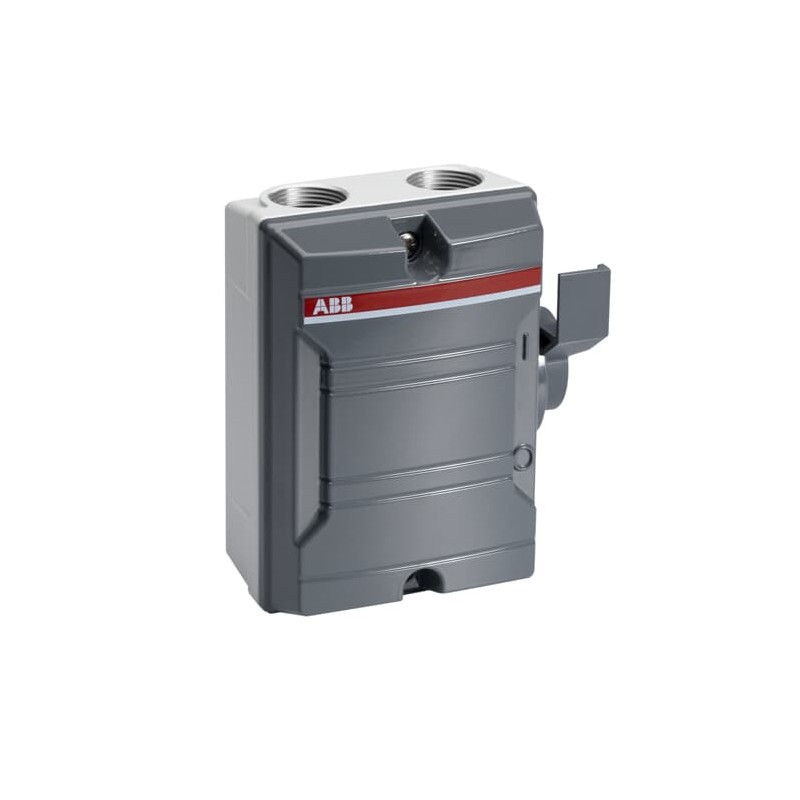

ABB 2CMA142411R1000 2CMA142411R1000 - Bild 1

Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

2CMA142411R1000 ABB Boxtrennschalter KSE225DP

Artikel-Nr.: 2CMA142411R1000

Hersteller: ABB

Beschreibung:

Boxtrennschalter KSE225DP
KSE225DP Lasttrennschalter im Gehäuse 2-polig 25A 230V m. dunkel grauem Griff Aluminiumgeh. IP65 Einf. oben u. unten

Kategorien:

  • Niederspannungsschaltgeräte > Lasttrennschalter
  • ABB > Handschalter

Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ABB

  • Mehr Infos
  • ETIM
  • Bewertungen
Garantie, Reparatur, Umtausch.

Stückpreis: 49,70 €

Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Preis berechnen nach der Menge

MengePreis

Standardlieferzeit: 25 Tage.

  • Die Lieferzeitangabe ist vorläufig, es kann dabei zu geringen Abweichungen kommen.

MEHR INFOS

Material Compliance
Konfliktmineralien-Berichtsvorlage (CMRT)9AKK108467A5658
REACH Erklärung1SCC340076D0201
RoHS Erklärung1SCC340075D0201
RoHS Informationnach EU Richtlinie 2011/65/EU und Ergänzungen 2015/863 22. Juli 2019
Gefahrstoff-Überwachungsgesetz - TSCA1SCC340095D0201
Hauptdokumente
Datenblatt, technische Information1SCC340015C0201
Montage- und Betriebsanleitung9AKK108467A6812
Mechanische ZeichnungenBAS1131160DM25.stp
Umgebungsbedingungen
Schutzart(nach IEC 60529) IP65
Bestelldaten
Mindestbestellmenge1 Stück
Zolltarifnummer85363030
Herkunftsland oder HerkunftsgebietBulgarien (BG)
Abmessungen
Breite (Netto-Abmessung)111 mm
Höhe (Netto-Abmessung)130 mm
Tiefe (Netto-Abmessung)60 mm
Nettogewicht0.54 kg
Verpackungsinformationen
Menge Verpackungseinheit 1Karton 1 Stück
Breite Verpackungseinheit 1112 mm
Länge Verpackungseinheit 1131 mm
Höhe Verpackungseinheit 162 mm
Bruttogewicht Verpackungseinheit 10.54 kg
EAN Verpackungseinheit 17392696424110
Technische Daten
Kabelquerschnitt0.75 ... 10 mm²
Position der Kabeleinführungoben/unten
Kabeldurchführungen pro Seite2xM25 / 2xM25
Anschlussmöglichkeit-HauptstromkreisSchraubklemme 0.75 ... 10 mm²
PE-Schraubklemme 1pc,0.75 ... 10 mm²
Konventioneller thermischer Dauerstrom in freier Luft (Ith)25 A
Konventioneller thermischer Dauerstrom (Ithe)(vollständig gekapselt) 25 A
Schutzart(nach IEC 60529) IP65
GehäusematerialAluminium
Grifffarbegrau
Grifftypseitenbetätigter Griff
StoßfestigkeitsgradGehäuse IK09
Maximale Anzahl montierbarer Hilfskontakte1 S, 0 Ö
Angebaute Hilfskontakte0 S, 0 Ö
Neutralleitertypkein Neutralleiteranschluss
Anzahl Hilfskontakte Öffner0
Anzahl Hilfskontakte Schließer0
Anzahl Pole2P
Bemessungsstoßspannungsfestigkeit (Uimp)8 kV
Bemessungsisolationsspannung (Ui)(nach IEC / EN 60664-1) 690 V
Bemessungsbetriebsstrom AC-22A (Ie)(230 V) 25 A
(380 ... 415 V) 25 A
Bemessungsbetriebsstrom AC-23A (Ie)(230 V) 16 A
(380 ... 415 V) 16 A
Bemessungsbetriebsleistung AC-23A (Pe)(230 V) einphasig 2.2 kW
BemessungsbetriebsspannungHauptstromkreis 690 V
Empfohlener SchraubendreherHauptstromkreis Nr. 2 Pozidriv
NormenIEC 60947-1, -3
AnzugsdrehmomentHauptstromkreis 1.2 N·m
Abisolierlänge7 mm
Technische Daten UL/CSA
Abisolierlänge7 mm
Empfohlener SchraubendreherHauptstromkreis Nr. 2 Pozidriv
AnzugsdrehmomentHauptstromkreis 1.2 N·m
Zertifikate und Deklarationen
Konformitätserklärung - CE1SCC340062D2702
Externe Klassifizierungen und Normen
Kennbuchstabe (elektrische Betriebsmittel)Q
2CMT005069
ETIM 9EC000216 - Lasttrennschalter
ETIM 10EC000216 - Lasttrennschalter (AC)
UNSPSC39122205
IDEA Granular Category Code (IGCC)5166 >> Safety switch
eClassV11.1 : 27371403
WEEE Kategorie5. Kleingeräte, bei denen keine der äußeren Abmessungen mehr als 50 cm beträgt

ETIM for 2CMA142411R1000 Niederspannungsschaltgeräte (EC000216)

MerkmalsnameAusführung als Hauptschalter (EF006981)
MerkmalswertJa
MerkmalsnameAusführung als Wartungs-/Reparaturschalter (EF006986)
MerkmalswertJa
MerkmalsnameAusführung als Sicherheitsschalter (EF006985)
MerkmalswertNein
MerkmalsnameAusführung als NOT-AUS-Einrichtung (EF006959)
MerkmalswertNein
MerkmalsnameAusführung als Wendeschalter (EF009408)
MerkmalswertNein
MerkmalsnameAnzahl der Schalter (EF005586)
Merkmalswert1
MerkmalsnameMax. Bemessungsbetriebsspannung Ue bei AC (EF007355)
Merkmalswert690 V
MerkmalsnameBemessungsbetriebsspannung (EF001435)
Merkmalswert690 V
MerkmalsnameBemessungsdauerstrom Iu (EF001389)
Merkmalswert25 A
MerkmalsnameBemessungsdauerstrom bei AC-23, 400 V (EF011777)
Merkmalswert16 A
MerkmalsnamePolzahl (EF001391)
Merkmalswert2
MerkmalsnameAnzahl der Hilfskontakte als Öffner (EF001377)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Schließer (EF001376)
Merkmalswert0
MerkmalsnameAnzahl der Hilfskontakte als Wechsler (EF003531)
Merkmalswert0
MerkmalsnameMotorantrieb optional (EF007386)
MerkmalswertNein
MerkmalsnameMotorantrieb integriert (EF006697)
MerkmalswertNein
MerkmalsnameSpannungsauslöser optional (EF007491)
MerkmalswertNein
MerkmalsnameGerätebauart (EF008240)
MerkmalswertKomplettgerät im Gehäuse
MerkmalsnameGeeignet für Frontbefestigung 4-Loch (EF007247)
MerkmalswertNein
MerkmalsnameGeeignet für Frontbefestigung Zentral (EF007248)
MerkmalswertNein
MerkmalsnameGeeignet für Verteilereinbau (EF007262)
MerkmalswertJa
MerkmalsnameFarbe des Betätigungselements (EF007167)
Merkmalswertgrau
MerkmalsnameAusführung des Betätigungselements (EF006976)
Merkmalswertlanger Drehgriff
MerkmalsnameVerriegelbar (EF006281)
MerkmalswertJa
MerkmalsnameSchutzart (IP), frontseitig (EF003118)
MerkmalswertIP65
MerkmalsnameSchutzart (NEMA) (EF011959)
Merkmalswertsonstige
